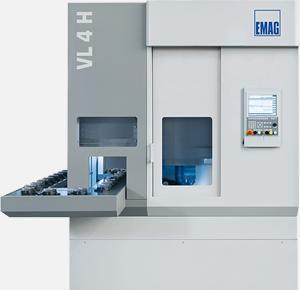

Machine de taillage d'engrenages verticale modulaire VL 4 H - Pignons jusqu'à 200 mm et module 4

Obtenir un devis / prix
Prix et détails sur demande
Mr. Christophe Faure
Echanger avec le vendeur
Machine de taillage d'engrenages verticale modulaire VL 4 H - Pignons jusqu'à 200 mm et module 4_0

Description

La machine de taillage d'engrenage verticale VL 4 H fait partie des machines modulaires EMAG. Ce qui signifie une qualité fiable reposant sur une technologie de pointe.

  • Le bâti de la machine est en béton polymère MINERALIT®, garantissant un taillage par génération à faibles vibrations et haute précision.
  • Système d'automatisation par broche pick-up intégré, inclus dans l'équipement de base.
  • Magasin de pièces intégré pour un flux continu et une productivité élevée.
  • Technologie éprouvée de taillage par fraise-mère KOEPFER permettant le taillage de pignons jusqu'à un diamètre de 200 mm, module 4.

Comme toutes les machines modulaires, la machine de taillage verticale VL 4 H offre une accessibilité optimale à l'espace de travail et à toutes les commandes, tout en ayant un faible encombrement. Elle peut être utilisée comme machine autonome ou intégrée dans une ligne de production pour le taillage en grande série avec d'autres machines modulaires comme le tour vertical VL 2. Le VL 4 H garantit des gains de productivité.

Caractéristiques techniques



Caractéristiques Valeurs
Ø max. de la pièce 200 mm (8 in)
Longueur max. de la pièce 350 mm (14 in)
Recorrido de fresado 150 mm (6 in)
Déplacement X 790 mm (31 in)
Déplacement Y 120 mm (4.5 in)
Déplacement Z 400 mm (15.5 in)
Angle d'hélice ± 35°
Capacité d'usinage 4

Caractéristiques du matériel
Disposition verticale
Commande automatique
