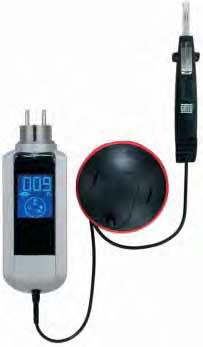

Mesureur de terre cathom dt-300

La mesure s’effectue avec une précision de + /-
(3 % + 1 digit) sur résistance pure,
plage 0-200 O à 23°C +/-5°C.
- Contrôle des continuités. Le contrôle de continuité des
masses métalliques s’effectue en raccordant le Catohm NG
avec sa pointe de touche sur prolongateur de 7 m fournie
dans la référence. La continuité est contrôlée par signal
sonore à partir d’un seuil de résistance < à 2 O, valeur
préconisée par la NF C 15-100. Une absence du signal sonore indique une absence de continuité.
Caractéristiques
Le Catohm DT-300 est conçu selon les exigences de la NF C 15-100 :
- tension nominale : 230V, -/+ 6 % ;
- fréquence : 50/60 Hz ;
- courant de mesure de la boucle de terre : < 15 mA (inférieur au seuil de déclenchement des disjoncteurs 30 mA) ;
- précision : +/- (3 % + 1 digit) sur résistance pure, plage 0-200 ohrns, à 23°C +/- 5°C ;
- CEI 61010-1 EN 61557-4 ;
- catégorie d’installation III ;
- classe II ;
- IP40, IK06, C ? ;
- température d’utilisation : -15°C/+45°C ;
- masse : 0,340 kg (boîtier seul) ;
- dimensions : 71 x 210 x 51 mm.
La norme NF C 15-100 impose une résistance de terre
maximale de 100 O pour un différentiel de 500 mA.
D’autre part, la continuité est bonne dès que la résistance
de continuité de l’installation est inférieure à 2 O.
