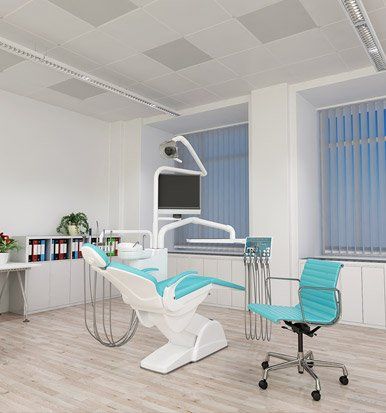

Modules Dynagypse Gypto - Plafond chauffant - ACSO Quattro 22 - 171074N - Dimensions 600x600 ou 600x1200 mm

Secteurs d'application :
Bâtiment tertiaires :
- Écoles
- Crèches
- Hôpitaux
- Maisons de retraite
- Hôtels
- Commerces
- Bureaux
- Salles polyvalentes
Caractéristiques techniques :
Les modules Dynawatt sont prévus pour s'intégrer dans l'ossature du plafond suspendu 600×600 ou 600×1200 mm.
Composition :

• Un isolant thermique en laine minérale rigide de 40 mm d'épaisseur
• Un élément chauffant basse température ACSO (film chauffant Flexel)
• Un parement décoratif à choisir parmi les fiches décors : Dynasoft (voile souple) ou Dynagypse (plaque de plâtre)

Le complexe est assemblé par collage, dans l'usine ACSO.
Livraison :
Les modules chauffants sont livrés équipés d'une liaison froide normalisée de 2 m.
Les modules neutres ont une constitution identique aux modules rayonnants mais sans le film chauffant.
Garantie :
Les modules Dynawatt sont garantis 5 ans (plafond démontable), sous réserve du strict respect du CPT/PRM.
Mise en œuvre :

• Les modules rayonnants sont raccordés par embrochage de leur liaison froide sur une ligne préfabriquée normalisée, équipée de connecteurs 2 entrées.
• Les modules de dimension 600×600 sont disponibles en 44W, 60W ou 75W.
• Les modules de dimension 1200×600 sont disponibles en 88W, 120W ou 150W.
• Les plafonds rayonnants sont alimentés par des lignes électriques issues du tableau général et protégées en conformité avec la norme NF C 15-100.
• Protection contre les contacts indirects assurée par des différentiels 30 MA par tranche maximale de 13 kW en 400V ou 7.5 kW en 230V.
• Se conformer strictement à l'étude préalable et au plan de calepinage.

Isolation complémentaire :

• Doit être en laine minérale (rouleau ou panneau) conforme à la norme NF EN 13162.
• Si un pare-vapeur est présent, il devra être classé M1 et situé entre les modules Dynawatt et l’isolation complémentaire, à condition que celle-ci ait une résistance thermique minimale de 3.5 m²k/W.

Installation :

• La pose de l'ossature sera réalisée conformément aux spécifications du fabricant et aux règles de l'art.
• La ligne spécialisée est posée au-dessus des modules PRM et peut être recouverte par l'isolant complémentaire.
• Puissance maximum admissible indiquée sur l'emballage.
• Les travaux des autres corps d'état intervenant dans le plénum du plafond chauffant doivent être terminés.
• Les modules rayonnants seront mis en place conformément au plan de calepinage, à au moins 10 cm du nu intérieur des murs extérieurs.
• Les modules neutres seront posés dans les espaces restés libres pour assurer la fermeture du plafond.

Mise en service :
La mise en service de l'installation, les contrôles et vérifications seront exécutés conformément aux prescriptions du chapitre 61 de la norme NF C 15-100, pour tous les points où ce chapitre s'applique.
