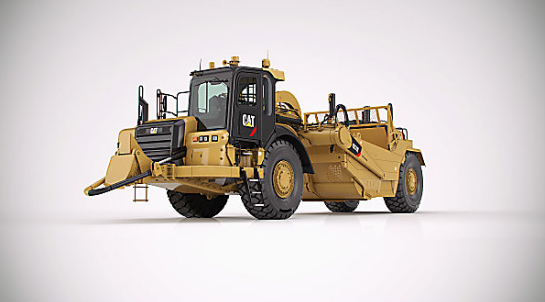

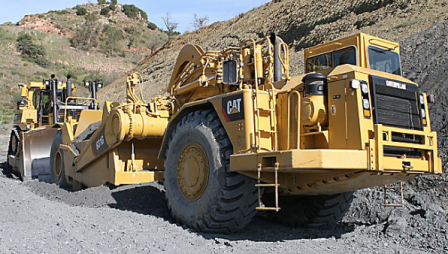

Nouveau décapeuse automotrice 631g

Vue d'ensemble



Décapeuses automotrices 631G

Moteur

Unités:



Impériales

Métriques



Moteur de tracteur C18 ACERT

Moteur de tracteur

Puissance au volant : tracteur/décapeuse 373 kW (500 hp)

Puissance nette 345/373 kW 462/500 HP

Puissance brute - Rapports 1-2 364.0 kW

Puissance brute - Rapports 3-8 392.0 kW

Puissance nette - Rapports 1-2 345.0 kW

Puissance nette - Rapports 3-8 373.0 kW

Alésage 145.0 mm

Course 183.0 mm

Cylindrée 18.1 l

Benne de la décapeuse

Capacité de la décapeuse : à refus 26.0 m3

Charge nominale 37285.0 kg

Capacité à ras 18.3 m3

Profondeur de coupe - maxi 437.0 mm

Largeur de coupe au niveau des couteaux de guidage 3512.0 mm

Garde au sol - maxi 545.0 mm

Lame de coupe - épaisseur 28.0 mm

Débit Force de pénétration - 631G 255.0 kN

Profondeur d'épandage - maxi 480.0 mm

Ouverture du tablier 2007.0 mm

Force de fermeture du tablier 170.0 kN

Transmission

Vitesse maxi (en charge) 53.5 km/h

Marche avant 1 4.7 km/h

Marche avant 2 8.4 km/h

Marche avant 3 11.9 km/h

Marche avant 4 16.1 km/h

Marche avant 5 21.6 km/h

Marche avant 6 29.3 km/h

Marche avant 7 39.4 km/h

Marche avant 8 53.5 km/h

Marche arrière 9.9 km/h

Circuit hydraulique

Alésage de la benne 184.0 mm

Course du vérin de la benne 873.0 mm

Alésage du tablier 210.0 mm

Course du vérin du tablier 727.0 mm

Alésage de l'éjecteur 210.0 mm

Course du vérin de l'éjecteur 1880.0 mm

Circuit de direction 379.0 l/min

Circuit de la décapeuse 344.0 l/min

Circuit d'amortisseur d'attelage 34.5 l/min

Circuit de direction secondaire 379.0 l/min

Clapet de décharge - Circuit de direction 13700.0 kPa

Clapet de décharge - Circuit d'équipement 14000.0 kPa

Réglage du compensateur - circuit d'amortisseur d'attelage 16000.0 kPa

Direction

Largeur - braquage à 180° 12.2 m

Angle de braquage ? droit 90°

Angle de braquage ? gauche 85°

Contenances - Tracteur

Carter 45.0 l

Réservoir de carburant - 631G 814.0 l

Transmission 110.0 l

Différentiel 148.0 l

Réducteur (par côté) 23.0 l

Circuit de refroidissement 110.0 l

Réservoir hydraulique 190.0 l

Liquide de refroidissement de roue (chacune) 75.0 l

Lave-glace 6.0 l

Contenances - Décapeuse

Liquide de refroidissement de roue (chacune) 75.0 l

Dimensions

Largeur hors tout de la machine 3938.0 mm

Largeur du tracteur 3481.0 mm

Largeur - axes des pneus arrière 2464.0 mm

Largeur ? intérieur de la benne 3405.0 mm

Largeur entre l'extérieur des pneus arrière 3636.0 mm

Hauteur d'expédition hors tout 4286.0 mm

Hauteur au sommet de la cabine 3715.0 mm

Garde au sol - Tracteur 665.0 mm

De l'avant du tracteur à l'essieu avant 3359.0 mm

De l'essieu à l'axe d'articulation vertical 548.0 mm

Hauteur maximale de la lame de décapeuse 545.0 mm

Empattement 8769.0 mm

Longueur hors tout de la machine 14565.0 mm

De l'essieu arrière à l'arrière de la machine 2437.0 mm

Poids - standard, tandem

Expédition totale 45362.0 kg

Fonctionnement total - à vide 46475.0 kg

Essieu avant 31138.0 kg

Essieu arrière 15337.0 kg

Fonctionnement total - chargé 83760.0 kg

Poids sur l'essieu avant - chargé 44393.0 kg

Poids sur l'essieu arrière - chargé 39367.0 kg

Poids

Poids en ordre de marche 46475.0 kg

Transmission - 631G

Marche avant 1 4.7 km/h

Marche avant 2 8.4 km/h

Marche avant 3 11.9 km/h

Marche avant 4 16.1 km/h

Marche avant 5 21.6 km/h

Marche avant 6 29.3 km/h

Marche avant 7 39.4 km/h

Marche avant 8 53.5 km/h

Marche arrière 9.9 km/h







Groupe motopropulseur - Moteur



Les Moteurs C18 et C9 dotés de la technologie ACERT?. Cette dernière agit au point de combustion afin d'optimiser les performances tout en réduisant au minimum les émissions à l'échappement. Associés au convertisseur de couple et à la transmission Powershift, ils garantissent efficacité et fiabilité pour de longues années.

Groupe motopropulseur ? Transmission



Les commandes électroniques passent de la prise de convertisseur à la prise directe selon le rapport choisi, pour une efficacité et une application de puissance maximales. Les moteurs du tracteur et de la décapeuse sont synchronisés pour une souplesse d'utilisation et une durée de service prolongée.

Structures



La conception structurelle de pointe offre une conduite, une capacité et un contrôle des matériaux exceptionnels, tout en assurant la longévité et la fiabilité que les clients attendent des produits Caterpillar.

Poste de conduite



Positionnement judicieux des commandes et environnement de travail confortable pour une productivité maximale. Parmi les fonctionnalités, on retrouve des commandes électrohydrauliques, un siège à suspension pneumatique et des instruments avancés.

Commandes électroniques



Les commandes électroniques répondent aux interventions du conducteur et aux informations en provenance des capteurs afin d'optimiser le rendement de la machine. En outre, elles sont dotées d'une fonction de diagnostic, d'où une meilleure disponibilité de la machine.

Benne de la décapeuse



Les bennes des décapeuses Caterpillar® sont conçues pour une rétention et un flux de matières optimum, pour des temps de cycle rapides et une productivité accrue.

Version à vis sans fin



Mécanisme d'autochargement pour une productivité identique à celle d'une machine à benne ouverte.

Facilité d'entretien



Les points d'entretien groupés, la grande facilité d'accès, les toutes dernières centrales de surveillance électroniques et les composants Caterpillar robustes simplifient l'entretien et réduisent les immobilisations.

Assistance client



Les concessionnaires Caterpillar disposent des pièces et des capacités nécessaires pour maintenir votre décapeuse automotrice en bon état de fonctionnement.
