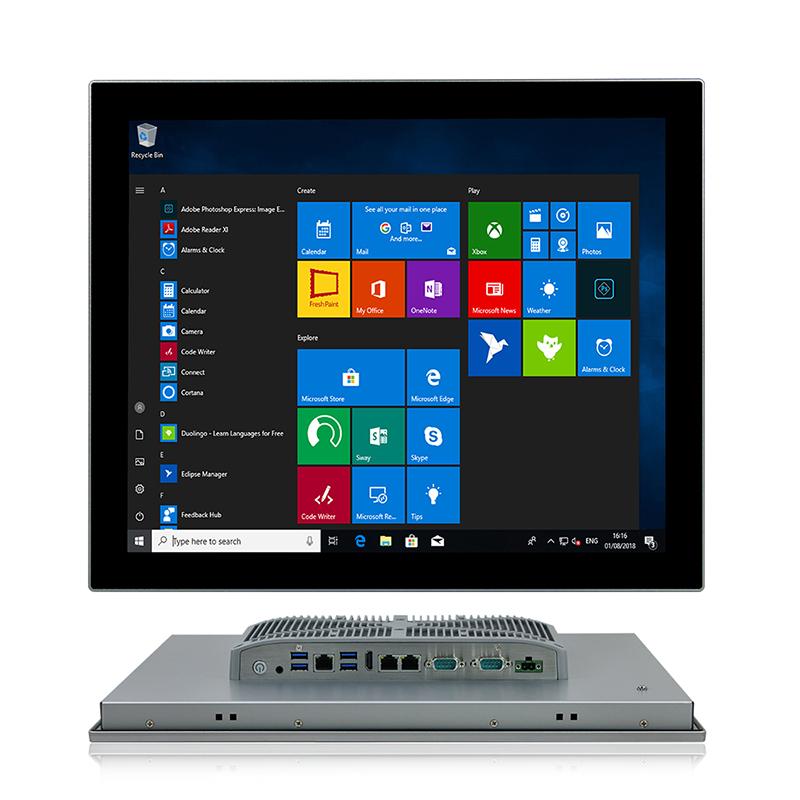

Panel PC industriel fanless 10,4 pouces IP65 avec écran tactile résistif - EVI-10SAR - Intel Core i3/i5/i7, Mémoire extensible jusqu'à 64 Go, SSD M.2 120 Go, Connectique industrielle complète

L'EVI-10SAR est un Panel PC industriel fanless 10,4 pouces conçu pour les environnements professionnels et industriels nécessitant une interface opérateur compacte, robuste et fiable. Grâce à son écran LCD industriel 10,4 pouces au format 4:3, à sa dalle tactile résistive 5 fils de haute précision et à sa façade avant en aluminium certifiée IP65, il s'intègre parfaitement dans les applications d'automatisation, de supervision, de contrôle machine, de production, d'énergie, de transport, de bâtiment intelligent, de logistique ou de bornes industrielles.

Pensé pour un usage 24/7, l'EVI-10SAR associe une architecture sans ventilation, un châssis compact, une large connectique industrielle et des possibilités de montage multiples : intégration en panneau, montage mural, VESA 100 x 100 mm ou installation sur support. Il constitue une solution idéale pour les intégrateurs, fabricants de machines, bureaux d'études, exploitants industriels et services techniques à la recherche d'un Panel PC durable, configurable et facilement intégrable.

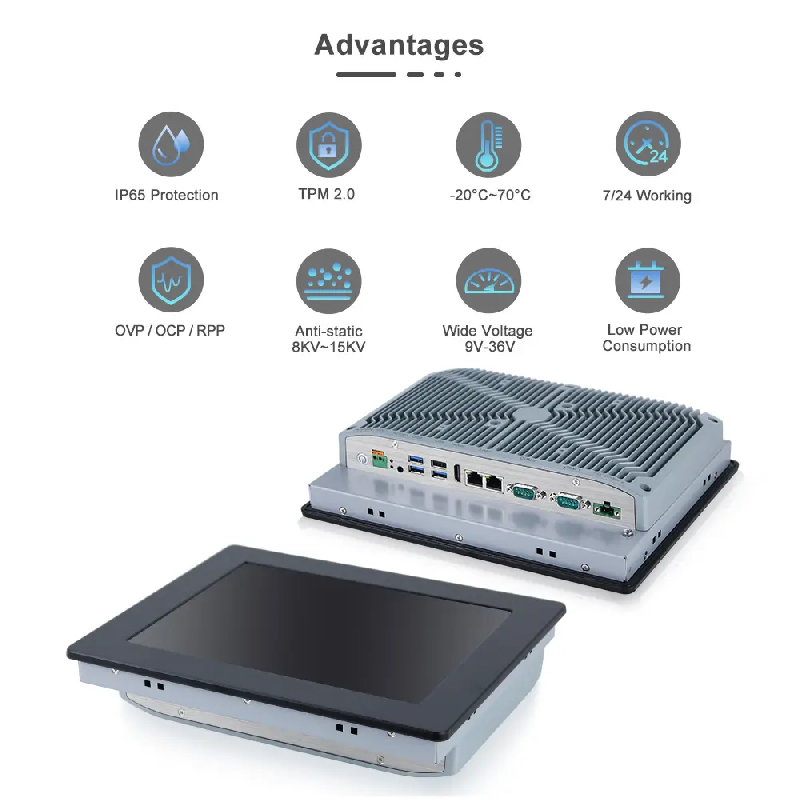

PRINCIPAUX POINTS FORTS

• Panel PC industriel fanless 10,4 pouces, compact et robuste.
• Écran LCD industriel XGA avec durée de vie du rétroéclairage de 30 000 heures minimum.
• Dalle tactile résistive 5 fils haute précision avec contrôleur EETI, adaptée aux environnements industriels, aux gants et aux usages intensifs.
• Façade avant en alliage d'aluminium avec protection IP65 contre la poussière et les projections d'eau.
• Processeurs Intel Core disponibles selon variante : i3-8145U, i5-10210U ou i7-8565U.
• Mémoire DDR4L 2400 MHz : 4 Go de base, extensible jusqu'à 64 Go via 2 emplacements.
• Stockage industriel flexible : SSD M.2 120 Go de base, options 250 Go, 500 Go ou 2 To, avec emplacement mSATA.
• Double réseau Intel I211-AT Gigabit Ethernet, avec prise en charge Wake-on-LAN et PXE.
• Connectique série industrielle : 2 ports RS-232 / RS-422 / RS-485 configurables via BIOS, avec support du contrôle automatique de flux RS485.
• Sécurité matérielle TPM 2.0.
• Watchdog programmable logiciel de 1 à 255 secondes avec réinitialisation système.
• Entrée d'alimentation large plage 9 à 36 V DC, adaptée aux armoires électriques et environnements industriels.
• Protections électriques intégrées : OVP, OCP et RPP.
• Compatible Windows 10, Windows 11, Linux et Ubuntu.
• Certifications et conformité : CE, FCC, KC, RoHS, Class A, IEC / EN 62368-1.

APPLICATIONS INDUSTRIELLES

L'EVI-10SAR est particulièrement adapté aux usages suivants :

• Interface homme-machine industrielle, HMI et postes opérateurs.
• Supervision de lignes de production, SCADA et automatisation.
• Contrôle machine et pilotage d'équipements.
• Bornes industrielles et terminaux de contrôle embarqués.
• Gestion de bâtiments techniques, GTB, GTC et smart building.
• Affichage de données de production, maintenance et qualité.
• Environnements logistiques, ateliers, entrepôts et zones techniques.
• Intégration dans armoires, pupitres, coffrets ou panneaux industriels.

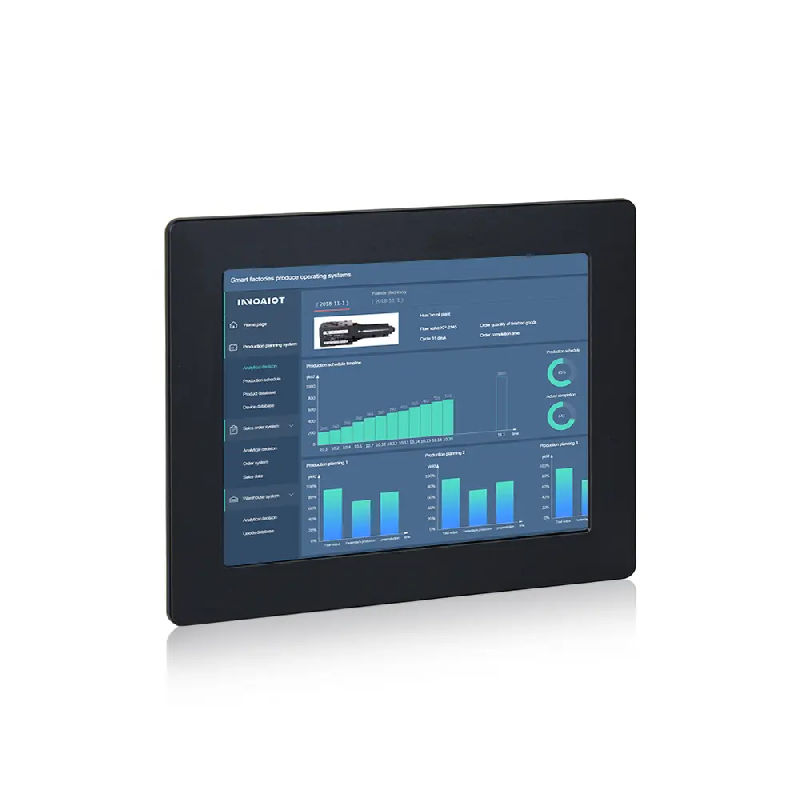

ÉCRAN ET INTERFACE TACTILE

L'EVI-10SAR intègre un écran LCD industriel 10,4 pouces au format 4:3, disponible en résolution 800 x 600 ou 1024 x 768 en option. Sa luminosité de 350 cd/m², son contraste de 800:1 et son angle de vision de 80 / 80 / 65 / 75 degrés permettent une utilisation confortable dans les environnements de production et de supervision.

La technologie tactile résistive 5 fils offre une excellente précision et une bonne résistance à l'usage intensif. Elle convient particulièrement aux environnements où l'utilisateur peut porter des gants, où la poussière est présente, ou lorsque l'interface doit rester utilisable dans des conditions plus contraignantes qu'un simple écran capacitif de bureau. La dureté de surface est supérieure ou égale à 3H.

PERFORMANCES ET VARIANTES DISPONIBLES

Trois modèles sont disponibles afin d'adapter les performances au besoin du projet :

• EVI-3010SAR : Panel PC industriel fanless 10,4 pouces avec processeur Intel Core i3-8145U 2,1 GHz, cache L3 4 Mo, tactile résistif.
• EVI-5010SAR : Panel PC industriel fanless 10,4 pouces avec processeur Intel Core i5-10210U 1,6 GHz, cache L3 6 Mo, tactile résistif.
• EVI-7010SAR : Panel PC industriel fanless 10,4 pouces avec processeur Intel Core i7-8565U 1,8 GHz, cache L3 8 Mo, tactile résistif.

Chaque variante dispose d'un TDP de 25 W et d'un chipset intégré Intel SoC. La partie graphique repose sur une solution Intel HD Graphics 620, adaptée aux interfaces industrielles, logiciels de supervision, tableaux de bord, applications métier et affichages de contrôle.

MÉMOIRE, STOCKAGE ET EXTENSIONS

La plateforme accepte jusqu'à 64 Go de mémoire DDR4L 2400 MHz via 2 emplacements. Le stockage standard est assuré par un SSD M.2 120 Go, avec options 250 Go, 500 Go ou 2 To selon les besoins du projet. Un emplacement mSATA est également disponible.

L'EVI-10SAR propose aussi deux emplacements M.2 pour les extensions :

• M.2 Key-E 2230, PCIe + USB, pour Wi-Fi et Bluetooth.
• M.2 Key-B 3042 / 3052, PCIe / USB 3.0 + USB 2.0, pour modules 4G ou 5G.
• 1 socket SIM intégré pour les configurations cellulaires.

Les options de communication sans fil Wi-Fi, Bluetooth, 4G et 5G peuvent être intégrées selon le projet.

CONNECTIQUE INDUSTRIELLE

L'EVI-10SAR dispose d'une connectique complète pour l'intégration industrielle :

• 1 sortie H-DMI / HDMI.
• 2 ports LAN Gigabit Ethernet 10 / 100 / 1000 Mbps.
• 3 ports USB 3.0 et 1 port USB 2.0.
• 2 ports COM RS-232 / RS-422 / RS-485 configurables via BIOS.
• 1 sortie audio et 1 entrée micro.
• 1 entrée d'alimentation DC 9 à 36 V.
• Bouton d'alimentation et extension switch.

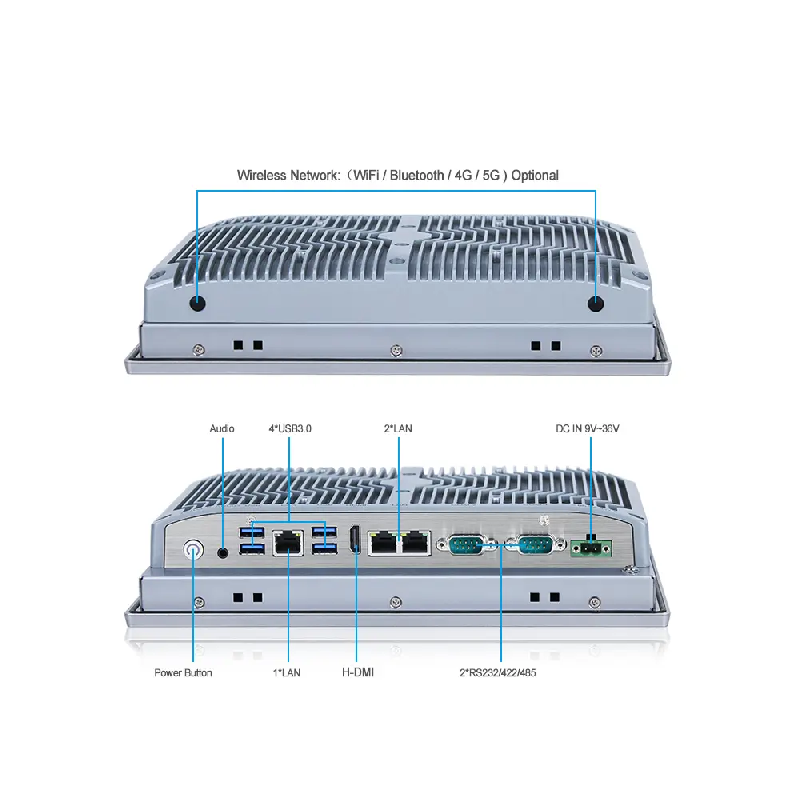

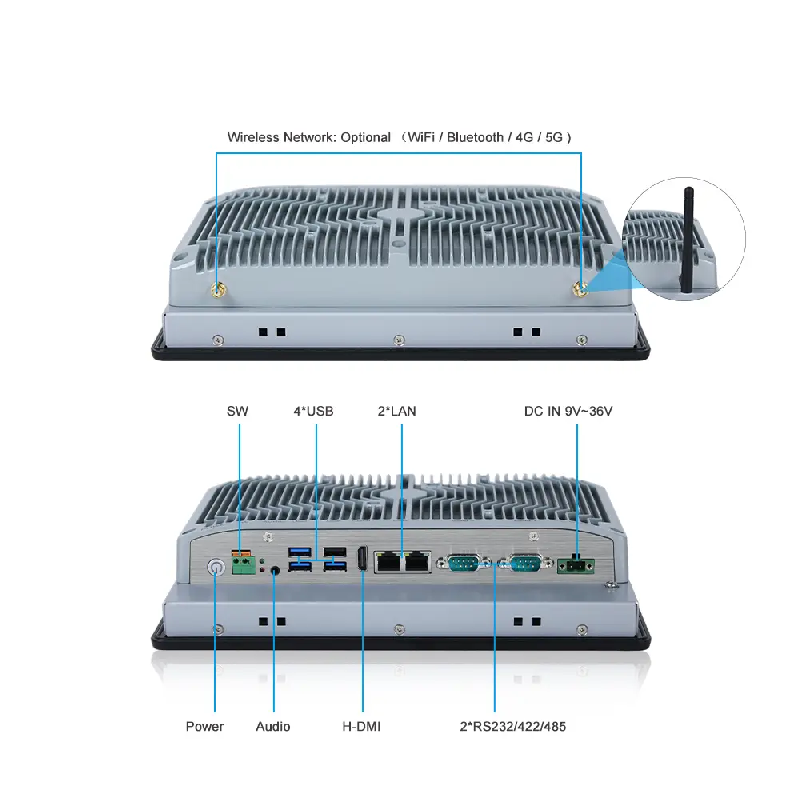

Définition I/O indiquée sur le schéma :

• A : DC 9 V–36 V
• B : COM1 RS-232 / 422 / 485
• C : COM2
• D : 2 x LAN
• E : HDMI
• F : 1 x USB 3.0 / 1 x USB 2.0
• G : 2 x USB 3.0
• H : Audio
• I : Extension Switch
• J : Power Button

ALIMENTATION ET PROTECTION

L'EVI-10SAR est conçu pour les environnements industriels grâce à une entrée 9–36 V DC sur bornier 2 broches. Il prend en charge les modes AT et ATX. Un adaptateur AC/DC 12 V / 5 A, 60 W est disponible en option ou fourni selon configuration.

La consommation est inférieure ou égale à 45 W. Les protections intégrées comprennent :

• OVP : protection contre les surtensions.
• OCP : protection contre les surintensités.
• RPP : protection contre l'inversion de polarité.

CONCEPTION MÉCANIQUE ET MONTAGE

Le châssis repose sur une façade en alliage d'aluminium avec traitement anodisé. Le produit peut être installé en panneau, au mur, sur support ou via fixation VESA 100 x 100 mm.

Caractéristiques mécaniques :

• Dimensions : 275 x 222 x 60 mm.
• Découpe panneau : 263 x 210 mm, soit 10,35 x 8,27 pouces.
• Format d'emballage : 360 x 180 x 320 mm.
• Poids net : 2,5 kg.
• Kit de fixation panneau inclus avec 8 clips métalliques.

ENVIRONNEMENT ET FIABILITÉ

L'EVI-10SAR est conçu pour fonctionner dans des conditions exigeantes :

• Température de fonctionnement : -20 °C à 70 °C.
• Température de stockage : -30 °C à 80 °C.
• Humidité relative : 5 % à 95 % à 40 °C, sans condensation.
• Résistance aux vibrations : 1,5 Grms, IEC 60068-2-64, aléatoire, 5 à 500 Hz, 1 h par axe.
• Protection façade avant : IP65.
• Conformité électromagnétique et sécurité : CE, FCC, KC, Class A, RoHS, IEC / EN 62368-1.

LISTE DE COLISAGE

• 1 produit standard.
• 1 alimentation 60 W.
• 1 câble d'alimentation avec prise.
• 8 clips métalliques de montage panneau.

OPTIONS ET PERSONNALISATION EVI

EVI SAS, société française basée à Paris, conçoit, sélectionne, personnalise et accompagne des solutions informatiques professionnelles pour l'industrie, le bâtiment intelligent, les intégrateurs et les environnements techniques. L'EVI-10SAR peut être adapté selon les besoins du projet : mémoire, stockage, système d'exploitation, connectivité sans fil, image logicielle, configuration BIOS, intégration OEM/ODM, marque blanche, personnalisation technique ou déploiement international.

EVI propose une approche B2B orientée projet : conseil avant-vente, validation technique, adaptation aux contraintes terrain, suivi logistique, support professionnel et garantie de 3 ans, y compris pour les clients et intégrateurs à l'international.
