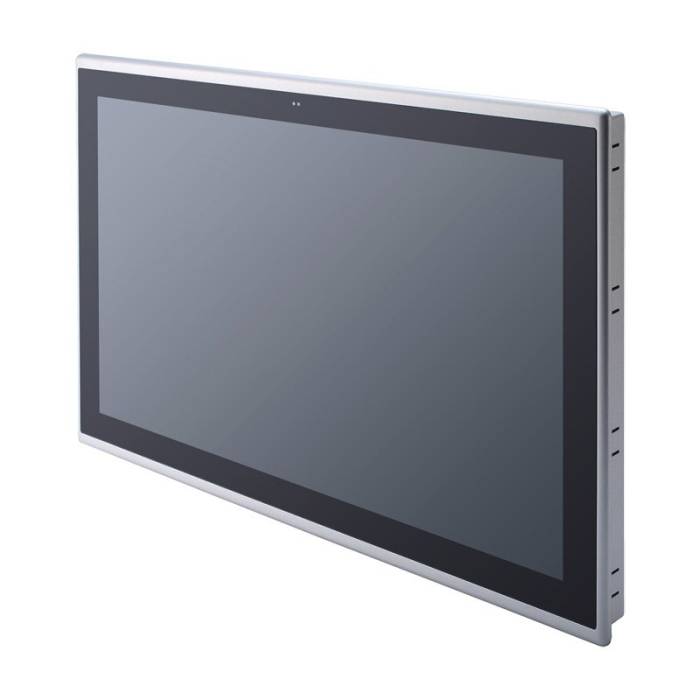

Panel PC industriel Ă  Ă©cran tactile

L'interface d'un panel pc industriel à écran tactile doit rester exploitable dans un environnement soumis aux vibrations, à la luminosité variable et aux contraintes opérateur (gants, humidité, précision). Un écran tactile capacitif projeté offre une interaction multi-touch fluide et convient aux gants fins ou aux interfaces nécessitant des gestes complexes, tandis qu'un écran tactile résistif répond mieux aux gants épais, à un stylet ou à une utilisation en atmosphère humide. Un panel pc à écran tactile assurant un affichage plein soleil combine une luminosité renforcée et un traitement anti-reflet pour maintenir la lisibilité en zone extérieure ou fortement éclairée. La dalle durcie et l'optical bonding renforcent la visualisation dans les environnements soumis à condensation ou à variations thermiques rapides.

Un panel PC à écran tactile présente plusieurs avantages :

• Le capacitif projetĂ© assure une interaction multi-touch prĂ©cise, avec compatibilitĂ© gants fins selon rĂ©glages et modèles.
• Le rĂ©sistif reste utilisable avec des gants Ă©pais, un stylet ou dans des environnements très humides.
• La haute luminance et le traitement anti-reflet maintiennent la lisibilitĂ© en zone lumineuse ou extĂ©rieure.

Un panel pc industriel à écran tactile doit maintenir la supervision de process en usage intensif continu et résister aux chocs, aux projections et aux cycles répétés. La robustesse du boîtier varie selon le matériau et le niveau d'exposition : un châssis en aluminium moulé convient aux ateliers secs ou légèrement poussiéreux, tandis qu'un boîtier en acier inoxydable SUS316 s'impose dans les environnements corrosifs, les zones de lavage ou les applications pharmaceutiques. L'indice de protection IP65 en façade couvre les projections d'eau courantes en atelier, mais un environnement de type washdown exige de vérifier la protection de l'ensemble du boîtier, pas seulement de la façade. Les modèles certifiés IP69K sur boîtier complet résistent au nettoyage haute pression avec des jets chauds et sont adaptés aux zones agroalimentaires ou pharmaceutiques soumises à des cycles de nettoyage intensifs.

• Le boĂ®tier aluminium couvre les ateliers secs Ă  lĂ©gèrement humides avec une façade IP65.
• Le boĂ®tier inox SUS316 avec protection boĂ®tier complet IP66 ou IP69K rĂ©pond aux exigences de lavage intensif et de corrosion.
• La vĂ©rification de l'IP façade et de l'IP boĂ®tier complet est indispensable avant de spĂ©cifier l'Ă©quipement.

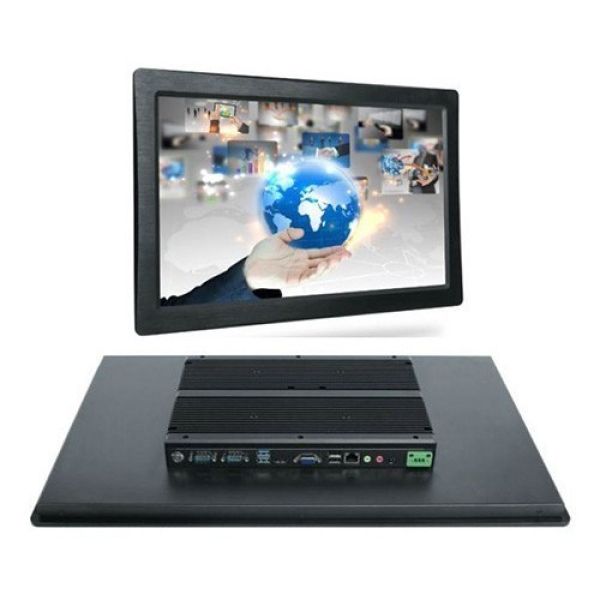

L'architecture fanless d'un panel pc industriel Ă  Ă©cran tactile Ă©limine les pièces mĂ©caniques mobiles liĂ©es Ă  la ventilation, ce qui rĂ©duit l'aspiration de poussières et de contaminants. En exploitation 24/7, l'absence de ventilateur supprime une source rĂ©currente de dĂ©faillance et allonge les intervalles de maintenance prĂ©ventive. La dissipation thermique s'effectue par conduction via le châssis, ce qui impose un dimensionnement thermique cohĂ©rent avec la puissance du processeur et la tempĂ©rature ambiante maximale du site. Un panel PC fanless Ă  Ă©cran tactile prĂ©sente plusieurs avantages :

• L'absence de ventilateur supprime une source courante de panne mĂ©canique et d'encrassement.
• La dissipation par châssis maintient la stabilitĂ© thermique en fonctionnement continu sans filtre Ă  remplacer.
• La conception fanless rĂ©duit les arrĂŞts non planifiĂ©s sur les postes en usage intensif.

L'affichage d'un panel pc industriel à écran tactile conditionne la lisibilité en supervision de process selon l'environnement lumineux. En intérieur protégé, une luminosité de 250 à 500 nits couvre les postes opérateur courants. En zone fortement éclairée ou en extérieur ombragé, un seuil de 800 nits constitue un repère adapté. Pour un affichage plein soleil, les configurations atteignent 1 000 à 1 200 nits selon les options, ce niveau correspondant à la haute luminance 1200 nits disponible sur les gammes extérieures. Ce panel pc tactile exploite un afficheur TFT avec rétroéclairage LED longue durée et peut intégrer un optical bonding qui réduit les reflets et limite la condensation interne lors de variations thermiques. La résolution varie de XGA à Full HD selon le volume d'informations à afficher, en format 4:3 ou 16:9 selon le poste.

La performance interne d'un panel pc industriel à écran tactile doit être dimensionnée selon la charge applicative réelle. Pour une interface HMI légère — affichage de synoptiques, saisie opérateur, pilotage machine —, un processeur de type Intel Celeron ou Intel Atom suffit avec 4 à 8 Go de RAM. Pour une supervision SCADA intégrant plusieurs flux de données, une historisation locale et une remontée vers MES, un processeur Intel Core i3 ou i5 couplé à 8 à 16 Go de RAM constitue un dimensionnement courant. Les applications plus lourdes intégrant vision industrielle, analyse locale ou edge computing orientent vers des processeurs Core i7 et davantage de mémoire. Le stockage utilise un SSD industriel en mSATA, M.2 ou SATA 2,5" selon les modèles, dont l'endurance aux cycles d'écriture est un critère en exploitation 24/7. La mémoire DDR4 renforce la stabilité en interface HMI et la gestion multi-applications.

Un panel pc industriel à écran tactile doit fonctionner dans une plage élargie pour garantir la continuité de la ligne de production. Les gammes courantes couvrent une plage de 0°C à 50-60°C en fonctionnement, tandis que les modèles durcis atteignent -20°C à 70°C selon les conceptions. Les configurations extérieures ou pour zones sévères peuvent descendre jusqu'à -40°C selon les gammes. La tolérance à l'humidité élevée et aux variations rapides de température repose sur une dissipation thermique optimisée et, pour les environnements exposés à la condensation, sur un optical bonding qui évite les dépôts internes entre la dalle et la vitre. Un panel pc industriel à écran tactile reste adapté aux atmosphères corrosives et aux environnements soumis au nettoyage haute pression, à condition que le niveau IP et les matériaux soient spécifiés en cohérence avec les contraintes réelles du site.

• Les gammes courantes fonctionnent de 0°C Ă  50-60°C ; les modèles durcis couvrent -20°C Ă  70°C selon conceptions.
• L'optical bonding limite la condensation interne lors de variations thermiques rapides.
• La plage d'humiditĂ© et la rĂ©sistance Ă  la corrosion dĂ©pendent du matĂ©riau du boĂ®tier et de l'indice IP global.

L’installation d’un panel pc industriel à écran tactile doit s’adapter à la structure de la machine ou à la baie technique. Ce panel pc tactile se fixe en montage panneau, montage mural ou via montage VESA, selon la configuration de l’interface opérateur. Un panel pc industriel à écran tactile peut être intégré sur bras articulé pour optimiser l’ergonomie et la consultation en maintenance terrain.

Plusieurs mĂ©thodes d'installation sont possibles selon les dimensions du panel PC :

• Montage panneau pour intĂ©gration machine.
• Montage mural pour postes fixes.
• Montage VESA ou bras articulĂ© pour flexibilitĂ©.

Un panel pc industriel à écran tactile doit assurer une étanchéité adaptée aux environnements humides, poussiéreux ou soumis au lavage intensif. Ce panel pc tactile utilise un châssis conçu pour garantir une façade à indice de protection IP65, IP66 ou IP69K, selon le niveau de contrainte. Un panel pc industriel à écran tactile maintient ainsi la supervision en présence de jets haute pression, de projections ou de dépôts de particules dans les zones de production alimentaire.

Un panel pc industriel à écran tactile se décline en formats adaptés aux postes de travail, aux machines compactes et aux consoles de supervision. Ce panel pc tactile existe en 10", 12", 15", 17", 19" ou 21,5", avec panneau LCD en format 4:3 ou format 16:9 selon l'espace disponible et le type d'interface. Le 4:3 reste courant sur les applications HMI héritées, tandis que le 16:9 convient aux synoptiques larges et aux interfaces modernes. La taille se choisit en croisant la distance de lecture opérateur, la densité d'informations à afficher et les contraintes mécaniques du pupitre ou de la machine. Un format 10" à 12" facilite l'intégration machine sur un espace restreint, un 15" à 17" convient aux postes opérateur standard, et un 19" à 21,5" répond à la supervision détaillée nécessitant l'affichage simultané de plusieurs synoptiques.

• 10" Ă  12" : intĂ©gration machine sur espace rĂ©duit, format 4:3 courant.
• 15" Ă  17" : postes opĂ©rateur standard, compatible HMI et SCADA lĂ©ger.
• 19" Ă  21,5" : supervision dĂ©taillĂ©e avec affichage multi-synoptiques.

Un panel pc industriel à écran tactile doit répondre à des normes spécifiques lorsqu’il est utilisé en zone explosive ou en salle propre. Ce panel pc tactile peut disposer d’une certification ATEX Zone 2, IECEx ou UL C1D2, garantissant une sécurité en plateforme pétrochimique ou en atmosphère inflammable. Un panel pc industriel à écran tactile assure aussi une compatibilité avec les environnements contrôlés de l’industrie pharmaceutique.

• Certification ATEX Zone 2.
• Certification IECEx.
• ConformitĂ© UL C1D2.

Le choix de la technologie tactile influence l’usage d’un panel pc industriel à écran tactile en milieu humide ou en pilotage de machine. Le tactile capacitif projeté offre une précision élevée, tandis que le tactile résistif facilite l’usage avec gants épais ou atmosphères poussiéreuses. Un panel pc tactile capacitif assure une interaction fluide, alors que le résistif privilégie la robustesse mécanique.

La sécurité d’un panel pc industriel à écran tactile repose sur une conception limitant les risques électriques et mécaniques. Ce panel pc tactile intègre des protections OVP, OCP et contre l’inversion de polarité pour résister aux perturbations électriques. Un panel pc industriel à écran tactile doit aussi assurer une robustesse structurelle pour les zones à contraintes.

Protections électriques intégrées

• Protection surtension OVP.
• Protection surintensitĂ© OCP.
• Protection inversion de polaritĂ©.

Un panel pc industriel à écran tactile sert d’interface opérateur HMI pour le pilotage de machine, l’affichage d’alarmes et la gestion de données machine. Ce panel pc tactile facilite la supervision de process en visualisation industrielle, notamment en ligne de production ou sur plateforme technique. Un panel pc industriel à écran tactile renforce la fiabilité opérationnelle en usage intensif continu grâce à une dalle durcie et une architecture fanless adaptée aux environnements vibrants.

Un panel pc industriel à écran tactile doit résister au nettoyage haute pression et aux agents chimiques utilisés dans les zones de production alimentaire ou pharmaceutique. Ce panel pc tactile adopte un boîtier en acier inoxydable SUS316 pour limiter les risques d’infiltration et maintenir une façade étanche. Un panel pc industriel à écran tactile assure la consultation de procédures et le contrôle qualité en atmosphère contrôlée.

Un panel pc industriel à écran tactile doit maintenir une lisibilité stable en affichage plein soleil et fonctionner en sécurité dans une zone ATEX. Ce panel pc tactile exploite une luminosité renforcée, un traitement anti-reflet et une certification adaptée aux atmosphères inflammables. Un panel pc industriel à écran tactile assure la visualisation en maintenance terrain ou sur site pétrolier en présence de fortes variations thermiques.
