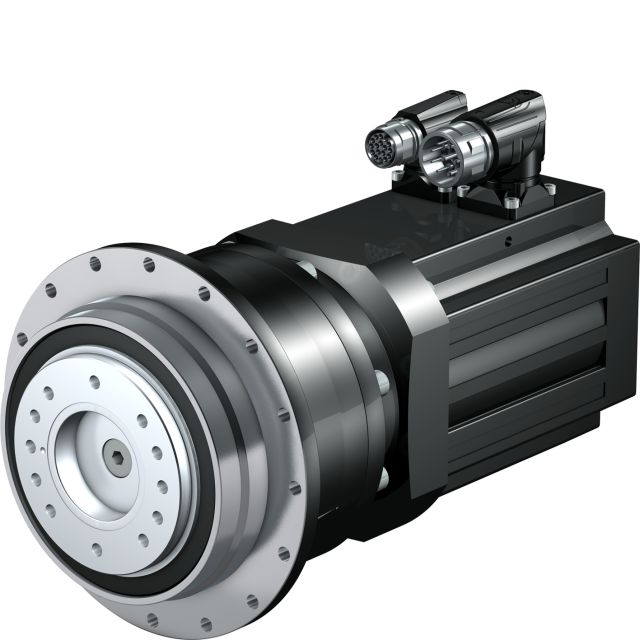

PHQ431 - Motoréducteurs à courant continu STOBER - Rapport 5,5 - Précision et performance élevées

Gamme PHQ
Nos nouveaux motoréducteurs planétaires STOBER se distinguent surtout par leur précision et leur performance exceptionnelles ainsi que par :
- Un très faible jeu rotatif
- Une rigidité en torsion élevée
- Une excellente synchronisation
Disponibilité :
- PHQ4 : 10/19
- PHQ5 − PHQ7 : 03/20
- PHQ8 : 05/20
Quattro Power garanti grâce à un système à quatre planètes.
- Denture hélicoïdale
- Rigidité en torsion et au basculement maximale
- Jeu rotatif jusqu'à < 1 arcmin
- Arbre de sortie à bride
- Moteur brushless synchrone EZ
- Construction extrêmement compacte
- Capacité volumique maximale
- Couple élevé
- Dynamique élevée
Détails :
Modèles d'arbres :
- Arbre à bride
Modèle de roulement :
- Roulement standard
- Roulement à renfort (PHQ4 - PHQ5)
Jeu rotatif :
- Standard
- Réduit
Positions de montage :
- Montage universel
Vous trouverez l'explication des positions de montage et les quantités de remplissage de lubrifiant dans le document Quantité de lubrifiant pour réducteur ID 441871.
Lubrifiants et maintenance :
- Lubrifiant synthétique CLP HC ISO VG 150
- Lubrification à vie
- Sans entretien
Laque :
- Noir RAL 9005
Moteur brushless synchrone EZ :
- Construction extrêmement compacte
- Puissance volumique maximale
- Couple élevé
- Dynamique élevée
Ventilateur externe :
- Conforme à la norme DIN EN 60034-6, IC416
- Permet l'augmentation du couple et de la puissance continue
- Adapté aux températures ambiantes élevées
- Disponible également comme set de rééquipement ultérieur
Frein moteur :

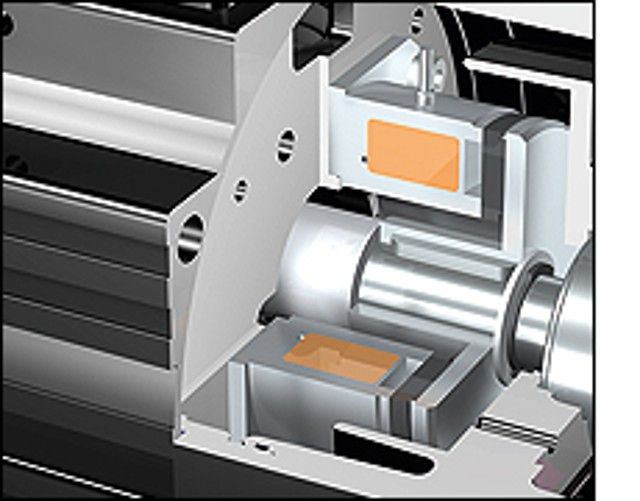

En option, le côté B du moteur peut être équipé d'un frein de maintien à aimant permanent.
Encodeur :
Codeurs absolus EnDat® 2.1 ou EnDat® 2.2 :
- Principe de mesure optique ou inductif
- Précision du système élevée avec résolution jusqu'à 23 bits
- Jusqu'à 4096 rotations saisissables dans la version Multiturn
- Plaque signalétique électronique pour mise en service rapide et fiable
- Transmission d'informations supplémentaires avec la valeur de position (EnDat® 2.2)
- Compatible avec les servo-variateurs de STOBER et de beaucoup d'autres fabricants
Résolveur :
- Résistance thermique élevée
- Haute résistance aux chocs et aux vibrations

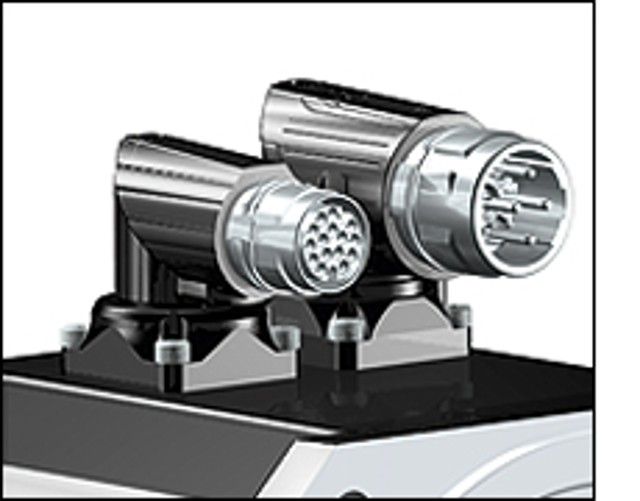

Interfaces performance et encodeur :
- Connecteurs tournants avec fermeture rapide
- Option : livraison avec contre-connecteurs
Encodeur One Cable Solution (OCS) :
HIPERFACE DSL One Cable Solution (OCS) :
- Nette réduction du volume de câblage (le câble d'encodeur n'est pas nécessaire)
- Encombrement considérablement réduit (le connecteur d'encodeur n'est pas nécessaire)
- Précision du système élevée avec résolution jusqu'à 20 bits
- Jusqu'à 4096 rotations saisissables dans la version Multiturn
- Plaque signalétique électronique pour mise en service rapide et fiable
- Transmission d'informations supplémentaires avec la valeur de position

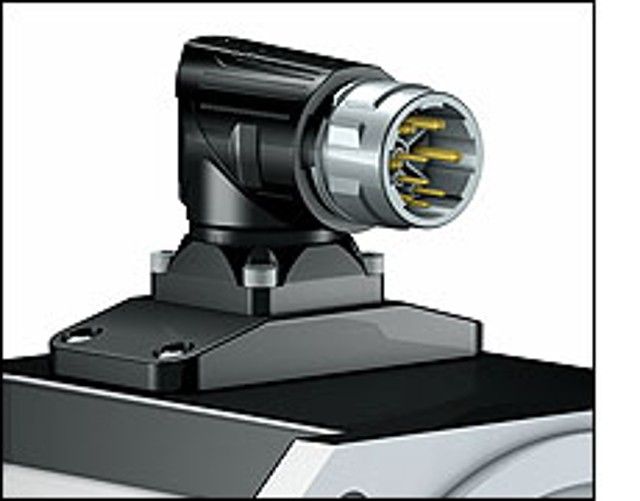

Interfaces performance et encodeur One Cable Solution (OCS) :
- Connecteur tournant avec fermeture rapide (entraînement des connexions entre l'encodeur et le servo-variateur dans le câble d'alimentation)
- Option : livraison avec contre-connecteur
Protection du bobinage :
Dans les moteurs brushless synchrones STOBER, des résistances CTP sont installées en série pour réaliser la protection du bobinage thermique. Le moteur peut ainsi, en cas de dépassement de la température du bobinage admissible maximale, être débranché à l'aide des appareils correspondants.
Recommandation visant les servo-variateurs :

Modèle	Plage de puissance
POSIDRIVE MDS 5000	0,75 à 45 kW
POSIDYN SDS 5000	0,75 à 45 kW
SD6	0,75 kW à 45 kW
SI6	0,75 kW à 25,9 kW

Pour de plus amples informations, voir Servo-variateurs.
