Pompes centrifuges horizontales Gabbioneta AHPB / AHPB DS - API 610 type BB5 - multiétages et haute pression

Pompes centrifuges
Les pompes de la série Gabbioneta™ AHPB sont conçues pour minimiser la poussée axiale et radiale de façon fiable dans les environnements à températures élevées, tout en résistant à la corrosion.
Caractéristiques techniques :

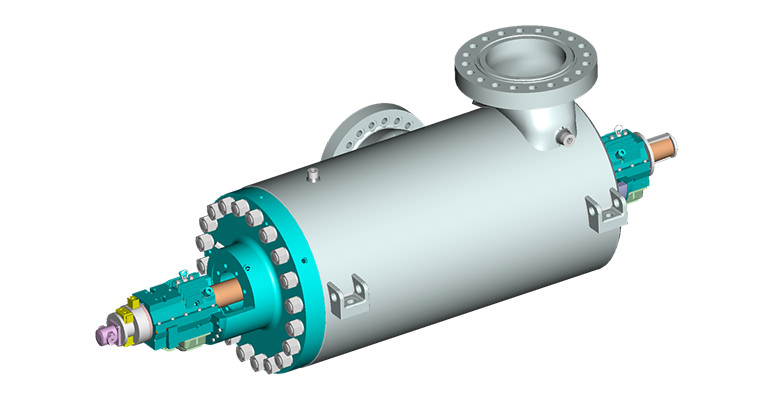

Les pompes à baril de conception robuste des gammes Gabbioneta™ AHPB et AHPB DS sont de type multiétage à plan de joint axial, avec un diffuseur premier étage à une ou deux ouïes. Les presse-étoupe de construction conforme aux normes API 682 acceptent tous les types de garnitures mécaniques ou de joints de presse-étoupe. Un diffuseur premier étage à une ou deux grandes ouïes satisfait les exigences de NPSH réduit, tandis que le corps de pompe à montage central garantit la stabilité à hautes températures. Des labyrinthes et des déflecteurs sont prévus au niveau des deux corps de palier pour maximiser la protection contre la saleté.
Types de paliers disponibles :

• Palier radial à billes avec butée à billes
• Palier radial à douille avec butée à billes
• Palier radial à douille avec butée à patins oscillants

Caractéristiques/Avantages clés :

• Configuration à roue et diffuseur accolés dos à dos pour minimiser la poussée hydraulique axiale et radiale
• Diffuseur premier étage à une ou deux grandes ouïes pour répondre aux exigences de NPSH réduit
• Des labyrinthes et des déflecteurs sont prévus au niveau des deux corps de palier pour maximiser la protection contre la saleté
• Conception à baril moulé ou forgé pour améliorer la résistance aux contraintes et à la corrosion
• Pistons d'équilibrage centraux et latéraux façonnés pour optimiser le comportement rotodynamique de la pompe tout en minimisant la poussée axiale
• Roues à calage à retrait pour des vitesses de rotation optimales (plus de 3 600 tr/mn)
• Conception à base cartouches entièrement extractibles
• Nombre d'étages compris entre 4 et 14 pour atteindre les hauteurs de charge maximales et assurer systématiquement la meilleure sélection hydraulique
• Clavettes de guidage de carter pour les applications à des températures supérieures à 120 °C (250 °F)
• Étage de soutirage intermédiaire disponible en option
• Conception standardisée compatible avec toutes les pompes Gabbionetaâ„¢ BB
• Pression de fonctionnement jusqu'à 350 barg (5 000 psig)
• Tailles de 4" / 2" à 12" / 16" buse
• Classe de pression / pression nominale adaptées aux spécifications particulières
• Plage de température de -30 °C (-20 °F) à 400 °C (750 °F)
• Capacité jusqu'à 2 000 m3/h (8 800 USgpm)
• Hauteur de charge jusqu’à 3 600 m (12 000 pieds)
• Vitesse de rotation jusqu'à 7 000 tr/mn
• Tous matériaux de classe API 610, plus matériaux spéciaux sur demande

Applications :

• Transport de fluides
• Raffineries
• Installations pétrochimiques
• Alimentation de chaudière de centrale électrique
• Injection d'eau
• Osmose inverse
• Chargement à chaud

Processus :

• Raffinerie et pétrochimie (Oil & Gas)
• Production gazière et pétrolière
• Service sévère
• Eau et eaux usées

Normes de conception :
Conforme à la norme API 610 11e édition
Catégories de conception :

• Pression de service jusqu'à 350 barg (5 000 Psig)
• Tailles/Dimensions : de 4" / 2" à 12" / 16" inches
• Amplitude thermique : de -30 °C (-20 °F) à 400 °C (750 °F)
• Capacité jusqu'à 2 000 m3/h (8 800 USgpm)

Matériaux :
Tous matériaux de classe API610 + matériaux spéciaux sur demande
