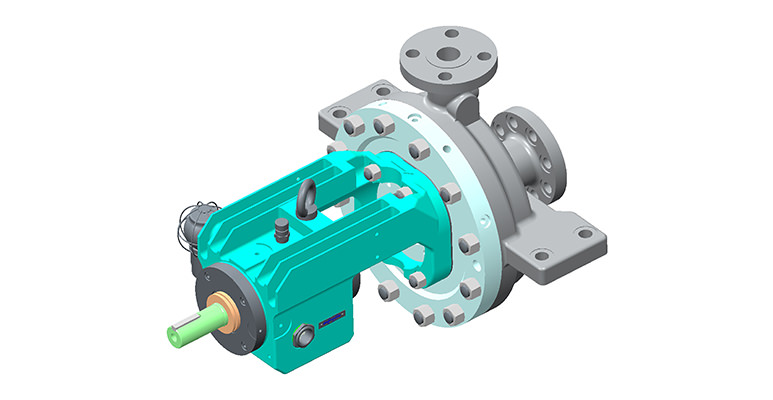

Pompes centrifuges horizontales Gabbioneta RL - API 610 type OH2 - pour conditions de très bas débit

Pompes centrifuges

Les pompes process de la gamme Gabbioneta™ sont basées sur une conception de type hydraulique sans recirculation interne pour répondre aux conditions de très bas débit.

Les pompes process série lourde de la gamme Gabbioneta™ RL viennent à la rescousse en conditions de très bas débit. Ces pompes process robustes présentent un corps et un carter de palier étanches aux contaminants, ainsi qu'une lanterne-support et un socle conçus pour minimiser les flèches d'arbre en conditions de fortes charges de tuyère.

Les pompes centrifuges standard de la gamme RL sont fabriquées exclusivement à partir de matériaux de classe API 610, avec possibilité d'utiliser des matériaux spéciaux sur demande. Sur demande, les pompes RL peuvent être fabriquées pour n'importe quelle classe ou puissance nominale spécifiée, avec ou sans ventilateur.

Caractéristiques/Avantages clés

• Basée sur une roue horizontale en porte-à-faux à une ouïe à plan de joint vertical portée sur l'axe, cette série de pompes offre :
• une construction à extraction par l'arrière pour faciliter l'entretien ;
• un choix de plusieurs roues pour un rendement optimal ;
• une exécution à mise à l'air libre automatique pour réduire les frais d'installation ;
• une roue ouverte de type Berske ;
• une plaque d'usure et une volute avant remplaçables pour assurer un fonctionnement constant et adapter les performances aux exigences du site (déblocage, par exemple) ;
• des pieds montés sur l'axe central pour une stabilité HT ;
• une géométrie de lanterne-palier optimisée pour éviter le refroidissement par eau ;
• une conception hydraulique compatible avec les applications à très bas débit ;
• aucune recirculation interne en conditions de très bas débit ;
• une faible charge radiale ;
• un NPSH requis limité.



Applications



• Raffineries
• Installations chimiques et pétrochimiques
• Systèmes auxiliaires d'installations de traitement de l'eau d'alimentation et de centrales électriques
• Processus :
• Raffinerie et pétrochimie (Oil & Gas)
• Production gazière et pétrolière
• Service sévère



Normes de conception



• API 610 11e édition





Catégories de conception



• Pression de service jusqu'à 210 barg (3 000 Psig)





Tailles/Dimensions



• Buses de 3" / 2" à 16" / 16" inches





Catégorie de pression/puissance



• En fonction des besoins spécifiques





Amplitude thermique



• De -100 °C (-150 °F) à 450 °C (850 °F)





Capacité



• De 1 à 10 m3/h (44 Gpm)





Matériaux



• Tous matériaux de classe API 610 + matériaux spéciaux sur demande
