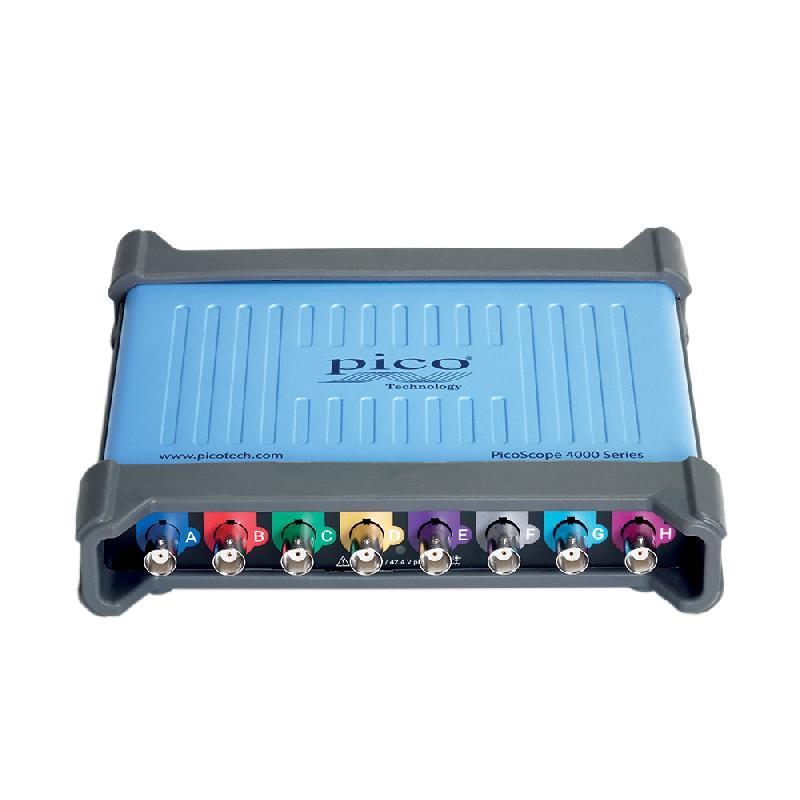

Oscilloscope USB PicoScope 4824A PQ290 - 8 voies, 20 MHz, 12 bits avec 4 sondes TA375

L'oscilloscope PicoScope 4824A PQ290 de la série 4000A dispose de 8 voies analogiques avec une bande passante de 20 MHz et offre une résolution élevée de 12 bits. Cet oscilloscope fonctionne avec le logiciel d'application PicoScope 6, qui tire pleinement parti des dernières capacités d'affichage et de performance PC, fournissant des formes d'ondes propres et nettes sur des écrans de toute taille et de toute résolution.

Caractéristiques principales :

• 8 voies analogiques
• 20 MHz de bande passante
• Résolution 12 bits
• Jusqu'à 80 Méch/s
• 256 Méchantillons de mémoire
• Plage d'entrée de ±10 mV à ±50 V à pleine échelle
• Générateur de fonctions arbitraires 1 MHz 80 Méch/s 14-bit
• Mesures automatiques et fonctions mathématiques
• Test de limites de masque
• Mode persistance de couleur
• Fonction analyse de spectre FFT
• Déclenchements avancés : pulse width, runt pulse, windowed, logic et dropout
• Décodage de 21 protocoles série
• Interface ultra-rapide USB 3.0 type B
• Boîtier compact : 190 x 170 x 40 mm
• Logiciel PicoScope 6 et kit de développement (SDK) gratuit
• Affichage simultané jusqu'à 16 vues
• Garantie 5 ans

Fonctionnalités avancées :
Le PicoScope 4824A se distingue par son riche ensemble d'outils incorporés pour le débogage des systèmes, notamment la fonction DeepMesure, qui permet de capturer jusqu'à un million de cycles. L'interface USB 3.0 ultra-rapide et l'accélération matérielle assurent un affichage fluide, même avec des captures longues. Le PicoScope 4824A dispose également d'un générateur de formes d'onde arbitraires de 1 MHz, 14 bits, 80 Méch/s.

Le logiciel PC PicoScope 6 offre une interface utilisateur graphique éprouvée et présente les informations dans le domaine temporel, fréquentiel et numérique, avec la possibilité d'afficher simultanément jusqu'à 16 vues partagées !

La fonction de test de limite de masque et des alarmes définies par l'utilisateur sont incorporées, ainsi que la segmentation de mémoire de capture. Il inclut des décodeurs pour les protocoles série ainsi que le décodage de bus parallèle des canaux numériques.

Applications :
Cet oscilloscope relève les défis auxquels sont confrontés les ingénieurs et concepteurs en électronique lors du débogage de systèmes intégrés et IoT complexes dotés d'une combinaison d'éléments analogiques et numériques, comme les communications en série et en parallèle avec une signalisation basse tension à grande vitesse.

Il est également idéal pour les domaines suivants :

• Électronique de puissance
• Traitement de signal
• Mécatronique
• Optronique
• Électronique automobile

Marque : PICO
