Pvs5120d - échantillonneur automatique - campbell scientific - diamètre du corps du boîtier 42,8 cm (16.85 in.)

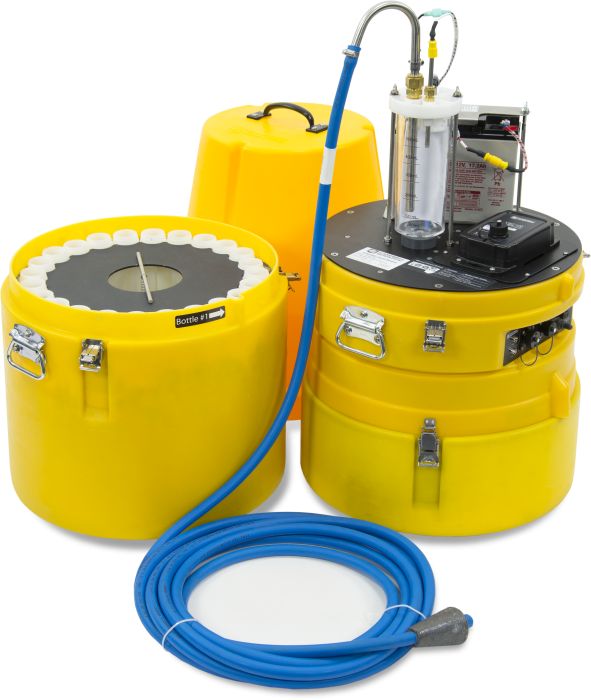

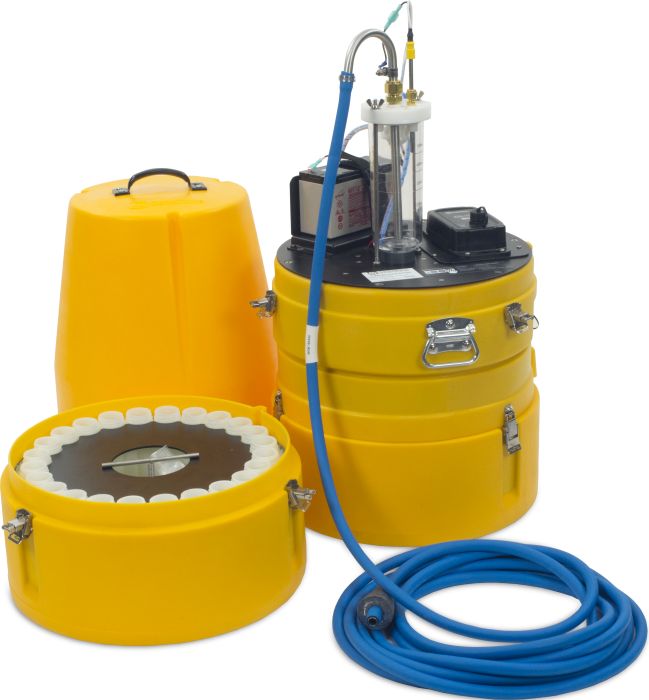

Aperçu Le PVS5120D est un échantillonneur, qui dépose ses échantillons d'eau dans un à 24 flacons. Cet échantillonneur utilise un contrôleur de pompe à vide, le VSC100, pour permettre de communiquer et de contrôler l'échantillonneur avec un automate maître en Modbus RTU, une centrale de mesure en SDI-12 ou bien avec une entrée d'impulsion simple, et une centrale d'acquisition de données PakBus de Campbell Scientific.
Ce préleveur d'échantillon est léger, portable et il est alimenté par batterie. Il peut s'adapter dans un puit d'accès de petite taille et être suspendu par un harnais en acier inoxydable pour les applications dans des égouts.
Le PVS5120D peut être utilisé avec une pompe standard ou plus grande. La pompe standard prélève des échantillons à 1,6 m/s (5,1 ft /s) pour un pompage horizontale de 7,6 m (25 ft). La grande pompe prélève des échantillons à 2,2 m/s (7,1 ft/s) à 7,6 m (25 ft). Ces deux vitesses sont des valeurs typiques mesurées au niveau de la mer. Ces vitesses d'admission diminueront à mesure que l'altitude augmente.
Lire la suite

Avantages et caractéristiques

• Diagnostic fourni à un datalogger ou un automate maître : le numéro de bouteille, le numéro de l'échantillon, le code de réponse/message, la tension de la batterie de l'échantillonneur
• Configuration du nombre de flacon : 1, 2, 3, 4, 6, 8, 12, 24
• Régulation automatique qui règle automatiquement le temps de purge et de pompage en fonction de la longueur du tuyau
• Collection de volume reproductible par chambre de dosage
• Alimentation interne ou externe par commutateur de puissance à trois voies
• Un seul câble de commande pour tous les types de contrôle
• Un capteur de présence d'eau détecte la présence de l'eau à l'embouchure du tuyau d'admission de l'échantillonneur afin d'assurer un prélévement
• Garantie 3 ans

Description technique
Le PVS5120D utilise une pompe à vide externe pour puiser de l'eau à travers un tube d'admission, au lieu de la pompe péristaltique classique qui induit l'écoulement en comprimant un tube flexible. Parce que le procédé sous vide perturbe moins les échantillons d'eau, il permet de mieux conserver la solution aqueuse d'origine, en particulier si la solution présente de fortes concentrations de solides en suspension.
Pour éviter toute contamination croisée, l'échantillonneur utilise la pression d'air (jusqu'à 193,06 kilopascal ou 28 psi) pour purger le tube de l'eau en excès. La pompe standard peut pomper l'eau aussi haut que la grande pompe et elle est tout à fait appropriée dans la plupart des applications, spécialement lorsque l'alimentation est une préoccupation. La grande pompe convient aux applications avec des distances de tuyaux plus longues ou plus élevés, car elle fournit une vitesse de pompage élevée.

Spécifications
Boîtier LLDPE (linéaire polyéthylène basse densité), construit en trois partie, et avec des raccords en acier inoxydable Système de refroidissement Paroi du récipient isolé, espace de cavité pour la glace Vitesse horizontale Reportez-vous au document dans le chapitre "PVS5120 Intake Velocity versus Hose Length at Sea Level" Diamètre du corps du boîtier 42,8 cm (16.85 in.) Hauteur

• 80,9 cm (31.875 in.)
• 96,2 cm (37.875 in.) avec l'embase d'extension

Poids Echantillonneur avec la pompe standard, sans batterie 10,4 kg (23 lb) Echantillonneur avec la pompe large et sans batterie 11,8 kg (26 lb) Batterie de 7 Ah 1,8 kg (4 lb) Batterie de 17 Ah 6,3 kg (14 lb)
Température Plage de température de stockage -20°C à +50°C Température de fonctionnement

• 0°C à 40°C (pompe large)
• 0°C à 50°C (pompe standard)

Tension de fonctionnement

• 12 Vcc (nominal)
• 16 Vcc (maximum)
• 10,8 Vcc (minimum)

Contrôleur Méthodes de déclenchement de l'échantillonneur

• Centrale de mesure SDI-12 Maître
• Modbus RTU Maître
• Centrale de mesure Campbell Scientific PakBus®
• Déclenchement par impulsion (1 à 10000 impulsions)
• Échantillonnage temporel (autonome)

Communication RS-485 Peut envoyer l'état de l'échantillonneur lors du déclenchement de prélévements, via des impulsions ou d'un contrôle basé sur le temps. Source d'alimentation de secours Pile au lithium interne pour maintenir les paramètres du programme et de l'information en cas de panne de courant. Position des flacons Vérifie la position et se déplace pour corriger l'emplacement du flacon, s'il est hors de sa position. Bouton multifonction Service sampler, collect manual sample, and auto deploy Auto régulation Règle automatiquement les temps de purge et de pompage en fonction de la longueur du tuyau (entre 7,6 m à 30 m) Statut/Evaluation de l'échantillonneur Le numéro de la bouteille, le numéro de l'échantillon, le code de réponse, la tension de la batterie (disponible après chaque échantillon)
Système de pompage Valve pincée Fixée - normalement ouvert Cycle de purge Réglable de 1 à 800 s ; (280 s pour le SDI-12) Cycle d'aspiration Variable (jusqu'au contact liquide de l'électrode de niveau dans la chambre de dosage, qui ajuste automatiquement deux fois le temps de purge) Revêtement de la chambre de mesure

• Nylon (standard)
• Teflon (option)

Tube de contrôle du volume Inox 316 Electrode de niveau de la chambre de mesure Inox 316 Tuyau d'admission Commandé comme un accessoire commun. Campbell Scientific propose un tuyau en PVC de 7,62m de long ou des longueurs spécifiées par l'utilisateur. L'extrémité d'admission peut avoir un plomb ou un tamis en acier inoxydable. Un serre câble peur être utilisé sur le préleveur ou une connexion rapide. Matérie du tuyau de refoulement

• Latex (standard)
• Les options incluent du Téflon doublé, du silicium

Compatibilité

Le PVS5120D peut s'interfacer avec les centrales de mesure de Campbell Scientific, des automates programmables ou des centrales RTUs d'autres fabricants.
Nos centrales de mesure peuvent interfacer et communiquer avec la plupart des capteurs de turbidité, de niveau d'eau ou de capteur hydrologiques, ainsi que de contrôler l'échantillonneur à partir d'une horloge, d'un événement ou de conditions mesurées.
