Radiogoniomètre portable ll-16

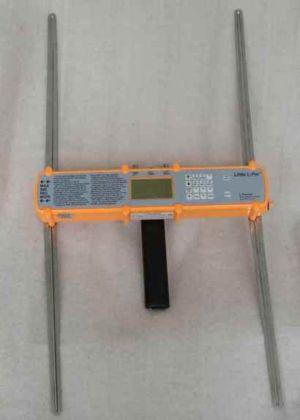

Dans la série LL (Portable Direction Finder), le LL-16 est un appareil compact, portatif, avec un récepteur synthétisé accordables et des antennes pliantes capable de recevoir les deux signaux AM et FM. Le boîtier étanche est en plastique résistant aux chocs et tous les métaux exposés sont en acier inoxydable résistant à la corrosion. En cours d'utilisation, un emplacement étanche pour des piles AA permet d'être rapidement remplacé. Des prises d'antennes externes permettent la connexion d'antennes magnétiques, souples, d'aéronefs ainsi que d'autres antennes. Un troisième connecteur sur le dessus du récepteur est utilisé pour un alimentation externe d'entrée DC(6-28V) et pour la sortie audio.
Spécifications Techniques
• Gamme de fréquences :
-VHF : 108 à 174 MHz & 215 à 270 Mhz
• Pas synthétiseur : 100 Hz
• Affichage simultané de la direction et de la force du signal (en nombre et en niveau )
• Un fonction En appuyant sur la CAL clés entraînera une calibration interne afin d'aligner le récepteur et les antennes en cas de besoin et donner un «échec» message si l'appareil ne fonctionne pas correctement.
• Dimension antenne replié : 340 x 85 x 75 mm
• Hauteur des antenns ouvertes : 620 mm
• Poids avec piles : 824 g
• Bande passante : 7.5 kHz
• Suppresion frequence harmonique : >60 dB
• Sensibilité : 0.15 µV
• Démodulateur : AM, FM ou BFO
• Sortie audio : 0.3 W
• Alimentation interne : 6 x 1.5 V piles AA
• Alimentation externe : 6 à 28 V DC li>

Domaine d'utilisation:
Recherche de balise radio, systeme de de goniométrie
