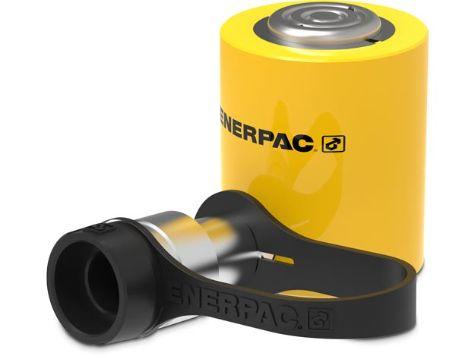

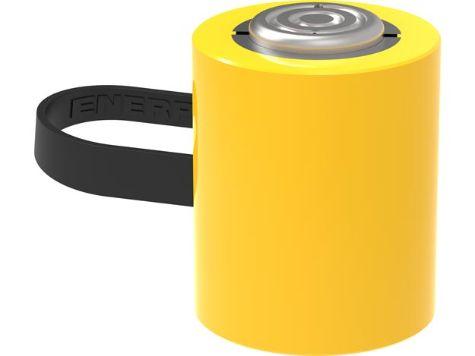

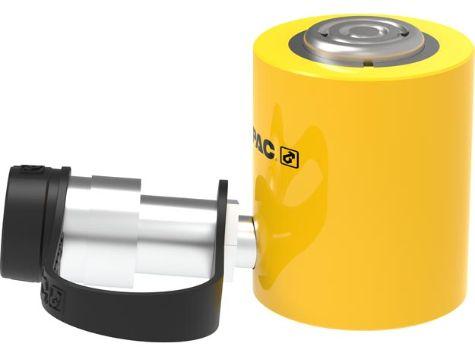

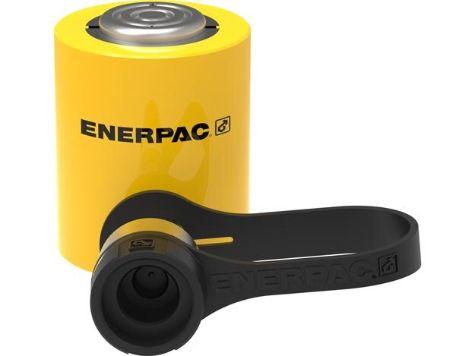

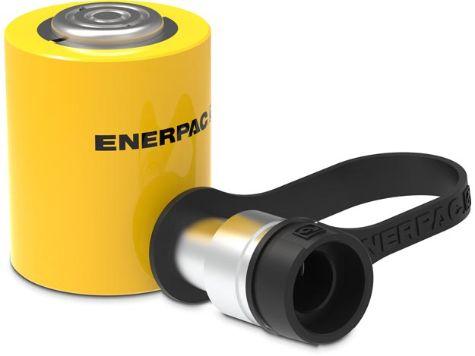

RCS101, 101 kN Capacité, 38 mm Course, Vérins galette et extra-plats

Pression de travail maximale
700 bar
Classe de capacité
10 tonnes impériales
Capacité max. du vérin Avance
101 kN
Course
38 mm
Hauteur tige rentrée A
88 mm
Hauteur tige sortie B
126 mm
Type de retour
Simple effet, ressort de rappel
Type de piston
Plein
Matériel
Acier
Surface effective du vérin Avance
14,5 cm2
Capacité huile Avance
55 cm3
Traitement de surface
Peinture
Coupler
CR400 Coupler
Poids
2,7 kg
Features
Légers, "profil bas" pour une utilisation dans les espaces réduits
Simple effet, ressort de rappel
Peinture cuite au four pour une meilleure résistance
Joint racleur, protégeant de la pollution pour améliorer la durée de vie
Tous les modèles sont équipés d'un raccord rapide CR400 avec bouchon de protection
Tiges de piston à extrémité striée avec trous taraudés, pour montage de têtes oscillantes
Pistons en acier chromé.
Dimensions
Hauteur effondrée A
88 mm
(3.47")
Optional Tilt Saddle Addition To Collapsed Height A1
20 mm
(0.79")
Hauteur étendue B
126 mm
(4.97")
Diamètre extérieur D
69 mm
(2.75")
Diamètre d'alésage du cylindre E
42,9 mm
(1.69")
Diamètre du piston F
38,1 mm
(1.5")
Base pour avancer Port H
17 mm
(0.69")
Diamètre de la selle J
35 mm
(1.38")
Saddle Protrusion de Plunger K
5 mm
(0.2")
Longueur du filetage du plongeur P
8 mm
(0.32")
Angle d'inclinaison max. de la tête R
5 degrees
(5 degrees)
Bolt Circle U
26 mm
(1.03")
