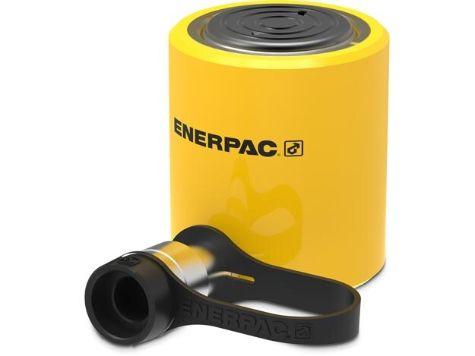

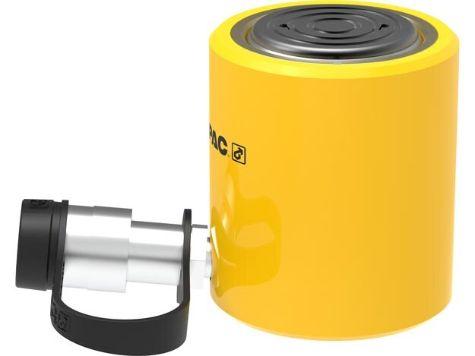

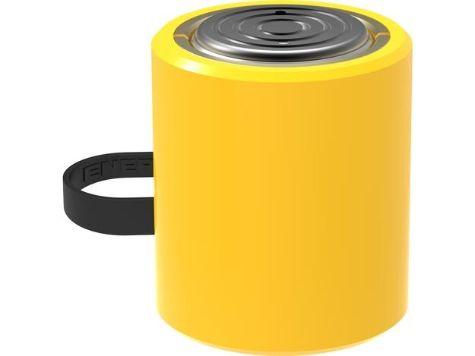

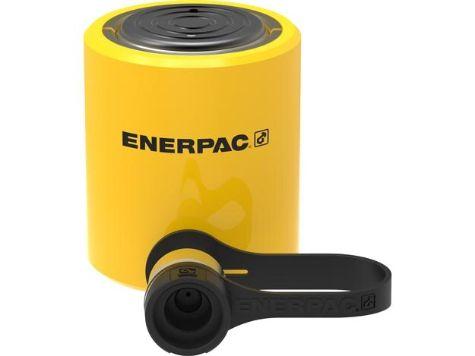

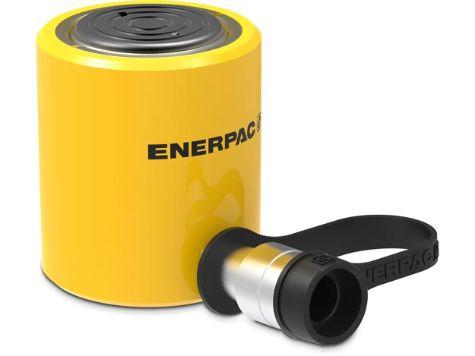

RCS302, 295 kN Capacité, 62 mm Course, Vérins galette et extra-plats

Pression de travail maximale
700 bar
Classe de capacité
30 tonnes impériales
Capacité max. du vérin Avance
295 kN
Course
62 mm
Hauteur tige rentrée A
117 mm
Hauteur tige sortie B
179 mm
Type de retour
Simple effet, ressort de rappel
Type de piston
Plein
Matériel
Acier
Surface effective du vérin Avance
42,1 cm2
Capacité huile Avance
261 cm3
Traitement de surface
Peinture
Coupler
CR400 Coupler
Poids
6,8 kg
Features
Légers, "profil bas" pour une utilisation dans les espaces réduits
Simple effet, ressort de rappel
Peinture cuite au four pour une meilleure résistance
Joint racleur, protégeant de la pollution pour améliorer la durée de vie
Tous les modèles sont équipés d'un raccord rapide CR400 avec bouchon de protection
Tiges de piston à extrémité striée avec trous taraudés, pour montage de têtes oscillantes
Pistons en acier chromé.
Dimensions
Hauteur effondrée A
117 mm
(4.63")
Optional Tilt Saddle Addition To Collapsed Height A1
26 mm
(1.02")
Hauteur étendue B
179 mm
(7.06")
Diamètre extérieur D
101 mm
(4")
Diamètre d'alésage du cylindre E
73,2 mm
(2.88")
Diamètre du piston F
66,5 mm
(2.62")
Base pour avancer Port H
19 mm
(0.75")
Diamètre de la selle J
50 mm
(1.97")
Saddle Protrusion de Plunger K
3 mm
(0.13")
Longueur du filetage du plongeur P
8 mm
(0.32")
Angle d'inclinaison max. de la tête R
5 degrees
(5 degrees)
Bolt Circle U
40 mm
(1.57")
