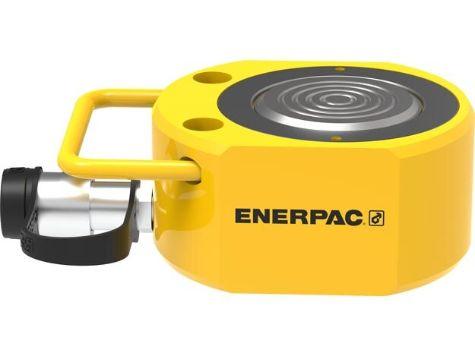

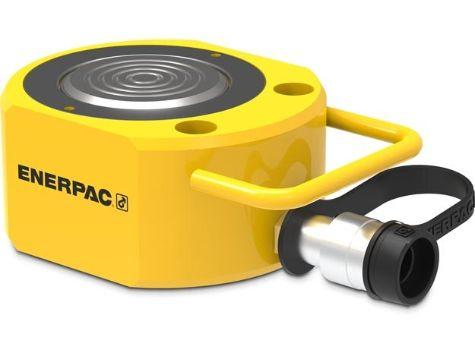

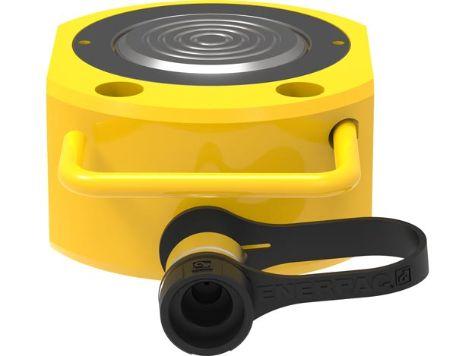

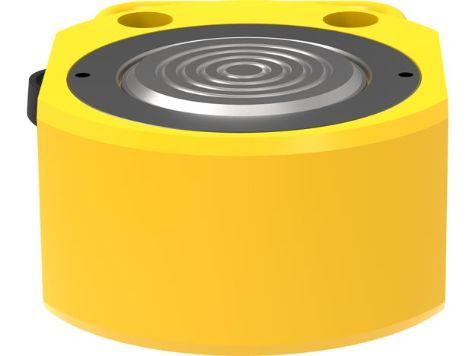

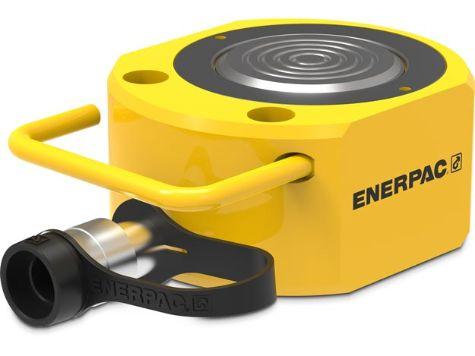

RSM750, 718 kN Capacité, 16 mm Course, Vérins galette et extra-plats

Pression de travail maximale
700 bar
Classe de capacité
75 tonnes impériales
Capacité max. du vérin Avance
718 kN
Course
16 mm
Hauteur tige rentrée A
79 mm
Hauteur tige sortie B
95 mm
Type de retour
Simple effet, ressort de rappel
Type de piston
Plein
Matériel
Acier
Surface effective du vérin Avance
102,6 cm2
Capacité huile Avance
164 cm3
Traitement de surface
Peinture
Coupler
CR400 Coupler
Poids
11,3 kg
Features
Compact et de faible hauteur, à utiliser là où d'autres vérins nécessitant plus d'espace
Simple effet, ressort de rappel
Équipés d'une poignée pour une manutention plus aisée
Fixation facile grâce aux trous de montage
Peinture cuite au four pour une meilleure résistance
Équipés d'un raccord rapide CR400 avec bouchon de protection
Piston en acier chromé dur de haute qualité
Les tiges de piston à extrémité striée ne nécessitent pas de tête.
Dimensions
Hauteur effondrée A
79 mm
(3.13")
Hauteur étendue B
95 mm
(3.75")
Diamètre extérieur D
165 x 139 mm
(6.50 x 5.50")
Diamètre d'alésage du cylindre E
114,3 mm
(4.5")
Diamètre du piston F
82,6 mm
(3.25")
Base pour avancer Port H
19 mm
(0.75")
Saddle Protrusion de Plunger K
2 mm
(0.08")
Plongeur à Base L
69 mm
(2.75")
Piston au trou de montage M
66 mm
(2.63")
Base Mounting Hole Pitch U
76,2 mm
(3")
Base Mounting Hole Diameter V
13,5 mm
(0.53")
Base Mounting Hole Counter Bore Diameter
20,6 mm
(0.812")
Base Mounting Hole Counter Bore Depth
14,2 mm
(0.56")
