  Palpeur machine-outil haute précision RMP600
   Pour le contrôle de pièces après usinage et le réglage de pièces à usiner sur machines multitâches et tours, centres d'usinage avec ou sans portique.

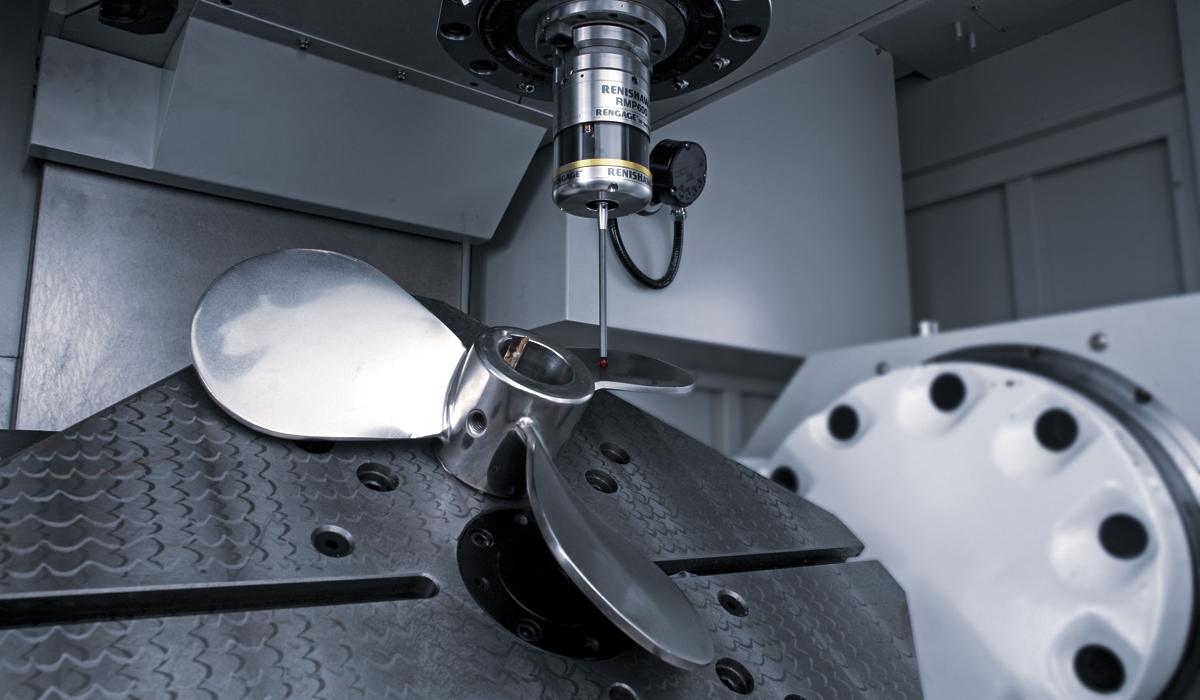

  Le RMP600 est un palpeur à contact haute précision et peu encombrant qui utilise une transmission radio. Il présente tous les avantages du réglage d'outils automatisé tout en pouvant mesurer des géométries 3D complexes de pièces sur centres d'usinage de toutes dimensions y compris sur les machines multitâches
Le RMP600 parvient à combiner la technologie de jauge de contrainte brevetée au système inédit de transmission radio à saut de fréquence de tous les palpeurs radio Renishaw.
La famille de technologie RENGAGE™
  Réduire les rebuts, améliorer la productivité et augmenter les bénéfices - les palpeurs de machines-outils Renishaw peuvent garder votre procédé d'usinage sous contrôle.
  Conçu pour la performance

•    Précision 3D supérieure

Assure des performances submicroniques inégalées dans les mesures de formes et de contours 3D complexes.

•   Force de déclenchement ultra-faible

Avec les travaux délicats, les forces de déclenchement extrêmement faibles éliminent les défauts de surface et de forme.

•   Une conception robuste

La robustesse, même dans les environnements les plus hostiles, se traduit par des mesures fiables et une longue durée de vie.

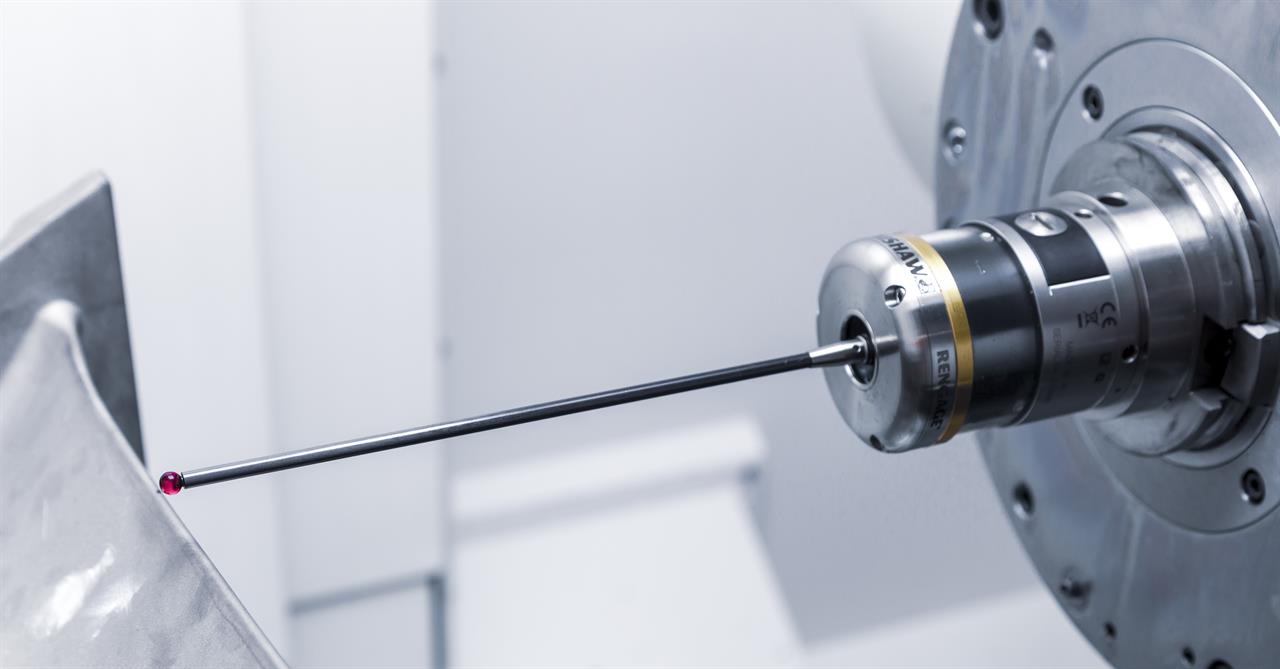

•   Inspecter les pièces difficiles

L'amélioration de la précision lors de l'utilisation de stylets longs et faits sur mesure permet à des pièces difficiles d'être mesurées aisément.
" Nous sommes très contents de la précision du RMP600 et en particulier de la réduction des rebuts en aval de la chaîne de production. Il s'agit de grosses pièces coûteuses, et on peut utiliser le palpeur pour identifier et éviter les erreurs."

•   0,25 µm 2σ

  Répétabilité unidirectionnelle

•   ±1,00 µm

  Variation de précourse 3D en X, Y et Z

•   0,2 N

   Force de déclenchement de stylet ultra-faible en XY
  Transmission radio extrêmement fiable
  Les palpeurs radio Renishaw utilisent la transmission radio avec la technologie de spectre étalé à sauts de fréquence(FHSS).
La technologie FHSS permet aux appareils d'éviter les brouillages et tous les points morts de transmission. Il permet ainsi aux appareils de fonctionner avec une fiabilité impressionnante même dans les environnements à forte densité de radiofréquences.
Les palpeurs Renishaw utilisent la gamme d'ondes 2,4 GHz mondialement reconnue et sont conformes à la réglementation radio partout dans le monde.

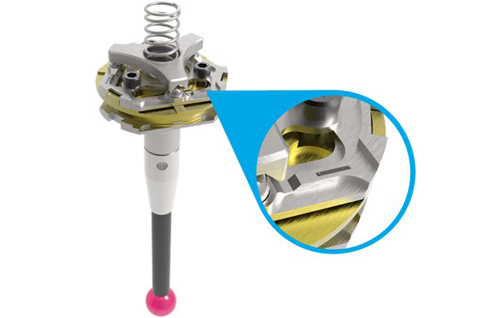

  Mesure 3D avec la technologie RENGAGE™
   La technologie RENGAGE™ allie une technologie de jauge de contrainte au silicium éprouvée à des composants électroniques ultra-compacts. Ceci permet aux systèmes de palpage sur machine d'atteindre des capacités de mesure 3D exceptionnelles et une répétabilité inférieure au micron.
Comme les jauges de contrainte sont indépendantes du mécanisme cinématique, les palpeurs dotés de la technologie RENGAGE disposent d'une force de déclenchement ultra-faible. Ils donnent ainsi une précision de mesure exceptionnelle tout en éliminant toute possibilité de détériorations de la surface ou de la forme.

  Voyez comment le RMP600 améliore la productivité chez Tridan Engineering
  Le palpeur à jauge de contrainte RMP600 aide Tridan Engineering à usiner avec précision des pièces pour ses clients de l'industrie automobile.
" L'exactitude est la principale raison pour laquelle nous utilisons la technologie Renishaw. Je ne pense pas que nous pourrions faire la moitié de ce que nous faisons sans leurs palpeurs."

  Un logiciel qui facilite le palpage
  Renishaw s'engage à ce que ses palpeurs soient faciles à utiliser. Une gamme complète de cycles macro et d'applications pour machines-outils vous permet de programmer rapidement et intuitivement vos cycles de mesure.
  " Avec l'aide des palpeurs et logiciels Renishaw, Honeywell peut être sûr que le procédé d'usinage se déroulera comme prévu. Avant la mise en œuvre de la nouvelle technologie, l'opérateur de la machine devait ajuster la pièce, régler la jauge et indiquer le diamètre et les faces. Si l'une de ces informations était omise, inexacte ou si le bridage était endommagé, le produit final n'était pas correct. Désormais, nous pouvons supprimer tout défaut avant qu'il n'apparaisse en le détectant à l'avance."
                                                                Honeywell Aerospace (Mexique)

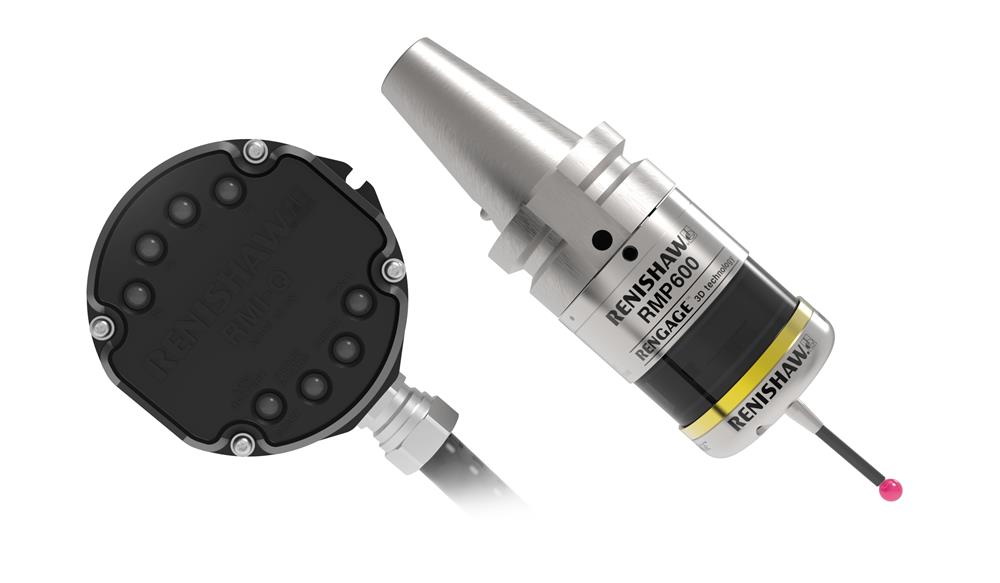

  Éléments du système
  Interface Radio
L'interface radio utilise la technologie FHSS pour transmettre et traiter des signaux entre palpeur de contrôle et automate de la machine. Tant le RMI que le RMI-Q peuvent être utilisés avec les palpeurs de contrôle radio Renishaw.

  Palpeur de contrôle RMP600
Palpeur de contrôle à déclenchement par contact de 60 mm de diamètre doté de la technologie RENGAGE™ pour mesures de haute précision et de la technologie FHSS pour avoir des transmissions fiables.

  Stylets
Une gamme de stylets pleins en fibre de carbone a été développée spécialement pour les palpeurs à jauge de contrainte. Ces stylets sont conçus pour minimiser la variation de pré-course et pour améliorer la précision du palpeur.

  Étapes suivantes
  Contactez votre représentant commercial local si vous pensez que le système RMP600 est adapté pour vous.
