Rve - clapets anti-retour - jusqu'à 350 bar jusqu'à 60 l/min
Description

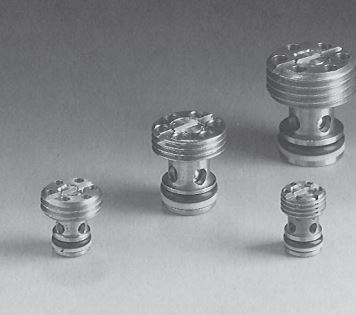

Clapets anti-retour RVE
jusqu'à 350 bar
jusqu'à 60 l/min
1. DESCRIPTION
1.1. GENERALITES
Les clapets anti-retour HYDAC de type RVE sont, d'après DIN ISO 1219 à classer dans la catégorie des valves d'arrêt. Ils permettent le passage du fluide dans un sens et bloquent l'écoulement dans l'autre.
Les principaux avantages sont:
1.2. FONCTION
Les clapets anti-retour RVE HYDAC sont des clapets sphériques pour centrales hydrauliques, maintenus en position par ressort.
La valve est essentiellement constituée d'un corps, avec siège intégré, d'une bille et d'un ressort.
Le ressort maintient la bille en position fermée, lorsqu'il n'y a pas passage de fluide. Le clapet s'ouvre lorsque la pression d'entrée est supérieure à la pression de sortie, y compris la pression d'ouverture engendrée par la force du ressort.
Lors de la fermeture, la bille est poussée sur son siège et interrompt le débit de 2 vers 1
1.3. UTILISATION
Les clapets anti-retour HYDAC RVE sont utilisés de préférence sur des blocs forés. Ils permettent l'évacuation du fluide dans le sens radial et axial.
1.4. REMARQUE
La pression d'ouverture de la valve augmente en fonction de la pression appliquée à l'orifice 2.
2. CARACTERISTIQUES
2.1. GENERALITES
2.1.1 Désignation et symbole
Clapet anti-retour RVE
2.2. CARACTERISTIQUES HYDRAULIQUES
2.2.1 Pression nominale
pN = 350 bar sur tous les raccordements
2.2.2 Pression d'ouverture
po = 0,5 bar Autre sur demande
2.2.3 Fluide hydraulique
Huile minérale d'après
DIN 51524, chap. 1 et 2.
2.2.4 Plage de température du fluide
Min. -20 °C
Max. +80 °C
2.2.5 Plage de viscosité
Min. 2,8 mm²/s
Max. 800 mm²/s
2.2.6 Filtration
Classe de pollution maximale admissible selon ISO 4406
Classe 21/19/16.
Nous recommandons un filtre dont le seuil de rétention minimum est de β20 ≥ 100.
La mise en place et le renouvellement réguliers des filtres garantissent les caractéristiques de fonctionnement, diminuent l'usure et augmentent la durée de vie.
2.2.7 Débit
RVE - R 1/8 - X...Q = 10 l/min
RVE - R 1/4 - X...Q = 10 l/min
RVE - R 3/8 - X...Q = 30 l/min
RVE - R 1/2 - X...Q = 60 l/min
jusqu'à 350 bar
jusqu'à 60 l/min
1. DESCRIPTION
1.1. GENERALITES
Les clapets anti-retour HYDAC de type RVE sont, d'après DIN ISO 1219 à classer dans la catégorie des valves d'arrêt. Ils permettent le passage du fluide dans un sens et bloquent l'écoulement dans l'autre.
Les principaux avantages sont:
- Passage du fluide possible dans le sens axial et radial
- Gain de place lors du montage dans un bloc foré grâce à une exécution de forme compacte
- Montage aisé à l'aide d'un tournevis
- Sens de montage indifférent
- Longue durée de vie
- Livrable en 4 tailles
1.2. FONCTION
Les clapets anti-retour RVE HYDAC sont des clapets sphériques pour centrales hydrauliques, maintenus en position par ressort.
La valve est essentiellement constituée d'un corps, avec siège intégré, d'une bille et d'un ressort.
Le ressort maintient la bille en position fermée, lorsqu'il n'y a pas passage de fluide. Le clapet s'ouvre lorsque la pression d'entrée est supérieure à la pression de sortie, y compris la pression d'ouverture engendrée par la force du ressort.
Lors de la fermeture, la bille est poussée sur son siège et interrompt le débit de 2 vers 1
1.3. UTILISATION
Les clapets anti-retour HYDAC RVE sont utilisés de préférence sur des blocs forés. Ils permettent l'évacuation du fluide dans le sens radial et axial.
1.4. REMARQUE
La pression d'ouverture de la valve augmente en fonction de la pression appliquée à l'orifice 2.
2. CARACTERISTIQUES
2.1. GENERALITES
2.1.1 Désignation et symbole
Clapet anti-retour RVE
2.2. CARACTERISTIQUES HYDRAULIQUES
2.2.1 Pression nominale
pN = 350 bar sur tous les raccordements
2.2.2 Pression d'ouverture
po = 0,5 bar Autre sur demande
2.2.3 Fluide hydraulique
Huile minérale d'après
DIN 51524, chap. 1 et 2.
2.2.4 Plage de température du fluide
Min. -20 °C
Max. +80 °C
2.2.5 Plage de viscosité
Min. 2,8 mm²/s
Max. 800 mm²/s
2.2.6 Filtration
Classe de pollution maximale admissible selon ISO 4406
Classe 21/19/16.
Nous recommandons un filtre dont le seuil de rétention minimum est de β20 ≥ 100.
La mise en place et le renouvellement réguliers des filtres garantissent les caractéristiques de fonctionnement, diminuent l'usure et augmentent la durée de vie.
2.2.7 Débit
RVE - R 1/8 - X...Q = 10 l/min
RVE - R 1/4 - X...Q = 10 l/min
RVE - R 3/8 - X...Q = 30 l/min
RVE - R 1/2 - X...Q = 60 l/min
