SC-222/223 - Centre de traitement de profilés PVC - Haffner - Débit, drainage, vissage et marquage avec contrôle informatique

Obtenir un devis / prix
Prix et détails sur demande
Haffner
Echanger avec le vendeur
Vendu par HAFFNER En savoir plus

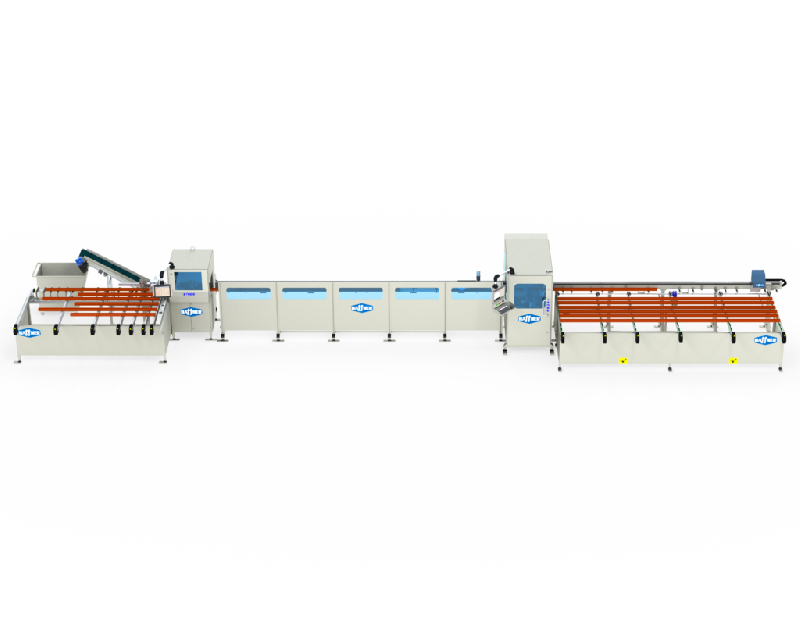

SC-222/223 - Centre de traitement de profilés PVC - Haffner - Débit, drainage, vissage et marquage avec contrôle informatique_0

Description

Toutes les opérations de débit, drainage, vissage de renfort acier, et marquage sur des profilés PVC sont rassemblées en une machine contrôlée par ordinateur.

  • Empilage : Jusqu'à 10 profilés (max. 6,5 m de long).
  • Découpage automatique : Précision de 0,1° à tous les angles entre 30° et 150° par le biais des servo-moteurs.
  • Moteurs : 2 moteurs à 8 axes, fonctionnant avec haute précision, simultanément à tous les angles sur toutes les surfaces du profilé.
  • Code-barres : Éditeur manuel intégré à la ligne.
  • Angles variables : Possibilité de tronçonner à différents angles (± 30°).
  • Vissage : Automatique des renforts acier.
  • Perçage : L'emplacement du bras triple est percé ensemble avec la tôle de support.
  • Écran tactile : 15 pouces.
  • Ordinateur industriel : Haute performance, fonctionnant sans ventilateur entre 0°C et 55°C, avec système d'exploitation Windows 7 intégré.
  • Réduction des déchets : Fonctionnement avec minimum de déchets grâce aux données de fabrication provenant des logiciels de production de diverses fenêtres.
  • Contrôle : Aisé de la fabrication grâce à 2 écrans situés en aval de la station de transfert.
  • Gestion des erreurs : Visualisation de tous les messages d'erreur via le programme d'interface développé par Logiciel de Machinerie Haffner.
  • Accès à distance : Possibilité de définir et résoudre les problèmes en se branchant sur le système d'automation global.
  • Systèmes intégrés : Aspiration de poussière et copeaux, lubrication centrale facilitant l'entretien de la machine.
  • Servomécanisme : Permet de visser et d'effectuer des opérations de triple perçage.
  • Fixation : Système pneumatique de fixation des profilés pendant le processus.

Capacité :

  • Minimum : 160 fenêtres / 8 heures
  • Maximum : 180 fenêtres / 8 heures

Caractéristiques techniques :

Source d'énergie400 V, 3 ph, 50-60 Hz
Puissance de sortie18 kW, 36 A
Hauteur max. du profilé128 mm
Hauteur min. du profilé35 mm
Épaisseur max. du profilé125 mm
Épaisseur min. du profilé30 mm
Longueur max. du profil brut7,000 mm
Longueur max. de débit3,500 mm
Longueur min. de débit360 mm
Pression atmosphérique6-8 bar
Consommation d'air700 l/min
Dimensions de la machineHauteur : 2,300 mm
Longueur : 18,500 mm
Largeur : 3,600 mm (avec DV-410 : 7,250 mm)
Poids de la machine4,100 kg (avec DV-410 : 5,600 kg)
