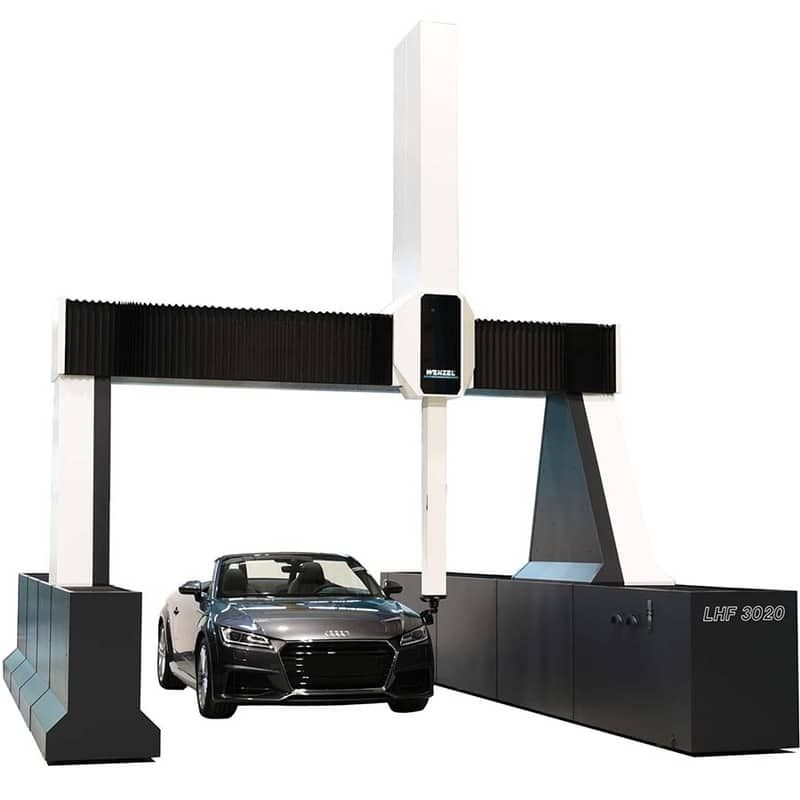

Machine tridimensionnelle à coussin d'air sur poutre de guidage - balayage sur 3 ou 5 axes - Série LHF pour pièces volumineuses_0

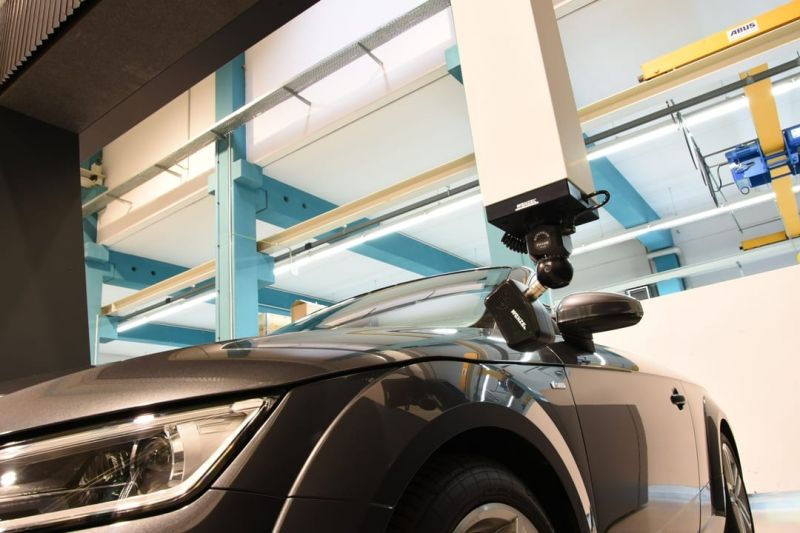

Machine tridimensionnelle à coussin d'air sur poutre de guidage - balayage sur 3 ou 5 axes - Série LHF pour pièces volumineuses_1

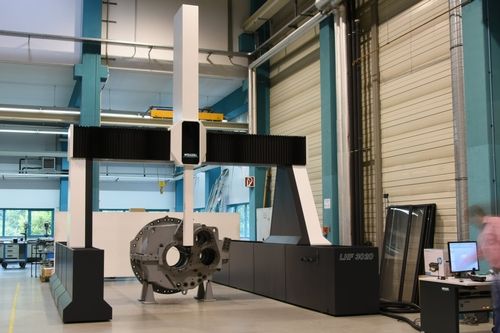

Machine tridimensionnelle à coussin d'air sur poutre de guidage - balayage sur 3 ou 5 axes - Série LHF pour pièces volumineuses_2

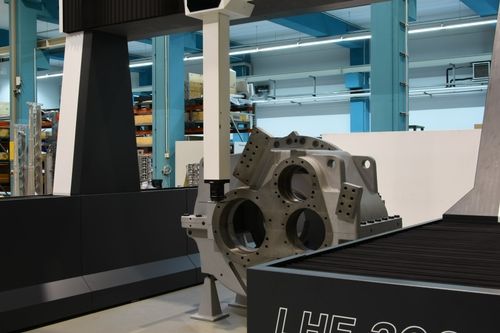

Machine tridimensionnelle à coussin d'air sur poutre de guidage - balayage sur 3 ou 5 axes - Série LHF pour pièces volumineuses_3

Description

Série LHF
La LHF est une machine à mesurer tridimensionnelle CNC à coussin d'air sur poutre de guidage qui a été conçue pour mesurer avec une grande précision des pièces volumineuses et complexes. Sa construction de plain-pied permet un excellent accès à une grande plage de mesure avec une très grande liberté de mouvement.
Caractéristiques :
Design ergonomique :
- Facile à utiliser
- Facile à entretenir
- Facile à charger
La plus haute précision mécanique :
- Structure stable en température
- Fabriqué à la main
- Éléments de guidage sur coussin d'air dans tous les axes
Grande flexibilité :
- Volume de mesure spécifique au client
- Compatibilité des données avec d'autres systèmes WENZEL
- Systèmes de chargement
- Solutions d'automatisation
Faibles coûts d'exploitation :
- Faible consommation d'air
- Pièces de rechange fiables et bon marché
- Moins d'efforts pour le réétalonnage
Multiples options de capteurs :
- Systèmes de capteurs à commutation
- Balayage sur 3 ou 5 axes
- Capteurs optiques
Spécifications techniques :
Modèle Précision Plage de mesure (mm)
LHF 2517 3,5 + L / 450 2500 x 4000/5000/6000 x 1700
LHF 3020 4,6 + L / 450 3000 x 4000/5000/6000 x 2000
LHF 3025 5,6 + L / 450 3000 x 5000/6000 x 2500
LHF 4025 6,6 + L / 450 4000 x 5000/6000 x 2500
LHF 4027 7,1 + L / 450 4000 x 5000/6000 x 2700
LHF 5025 7,6 + L / 450 5000 x 5000/6000 x 2500

Informations sur les produits :
- Leur construction de plain-pied permet un excellent accès à une grande zone de mesure avec une très grande liberté de mouvement.
- La plage de mesure dans l'axe Y est disponible dans la version standard jusqu'à une longueur de 12 mètres.
- Un double entraînement sur l'axe Y de la LHF la rend imbattable en termes de dynamique.
- Les influences thermiques de l'environnement sur la machine et la pièce peuvent être corrigées en option grâce à une compensation thermique automatique.
- Les appareils de mesure de la série LHF sont disponibles dans les classes de précision Standard, Premium et Premium-Select.
Domaines d'application :
La WENZEL LHF est conçue pour la mesure de haute précision de pièces volumineuses et complexes. Elle est utilisée aussi bien par des PME innovantes que par des grands groupes de renommée mondiale - ou tout simplement partout où des exigences de mesure élevées définissent la demande.
