Séries 218 - Coupleur CEJN en acier traité zingué chromé - 100 MPa

Obtenir un devis / prix
Prix et détails sur demande
Mr. Alain Miller
Echanger avec le vendeur
logo-societe
Vendu et fabriqué par CEJN En savoir plus
Séries 218 - Coupleur CEJN en acier traité zingué chromé - 100 MPa_0

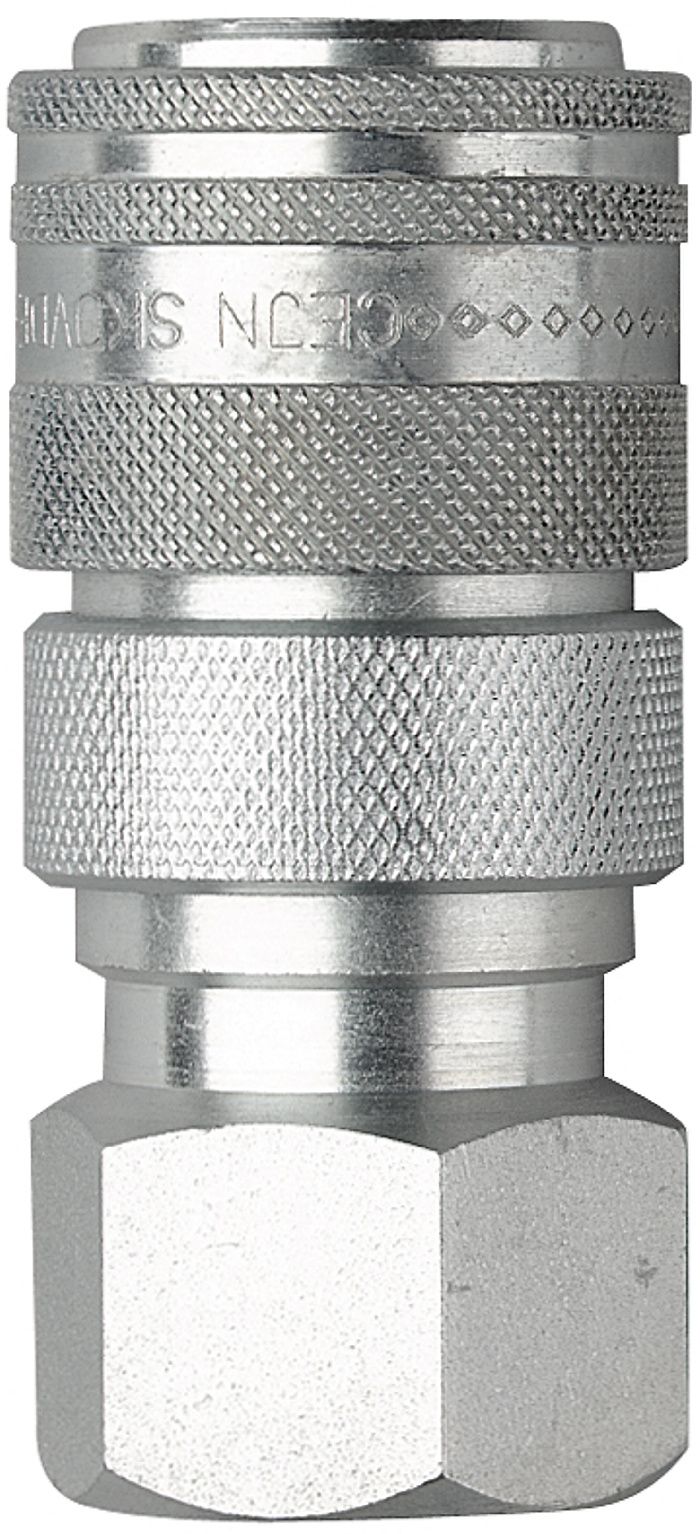

Séries 218 - Coupleur CEJN en acier traité zingué chromé - 100 MPa_1

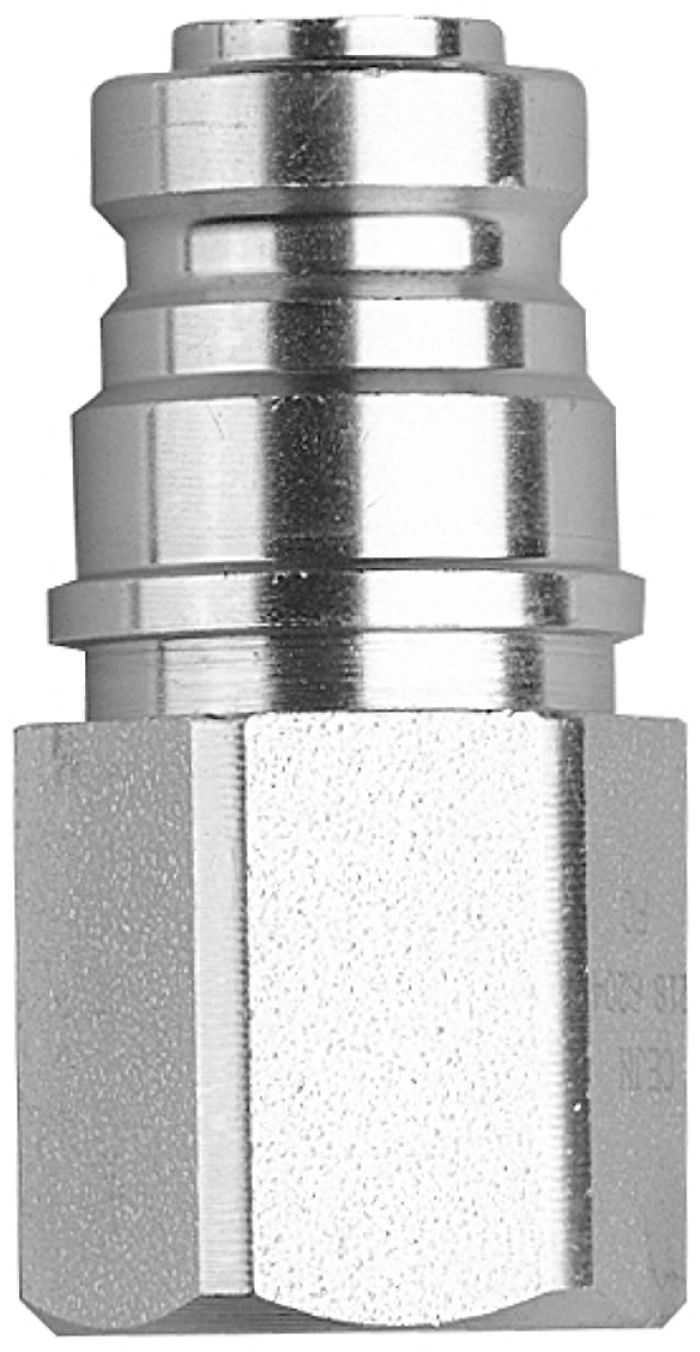

Séries 218 - Coupleur CEJN en acier traité zingué chromé - 100 MPa_2

Description

Séries 218, 100 MPa

La série 218 est une série d'origine CEJN qui assure un débit très important malgré des dimensions extérieures très réduites. La construction étanche brevetée et la connexion/déconnexion sans fuite sont standard pour tout le programme haute pression de CEJN. Le coupleur est également disponible avec une bague de sécurité pour la douille de verrouillage afin d'éliminer tout risque de déconnexion accidentelle. Le capuchon anti-poussière en plastique est standard sur le coupleur comme sur l'embout (un capuchon anti-poussière en aluminium peut être commandé séparément). Cette série de coupleurs polyvalents convient à la plupart des applications et est particulièrement recommandée pour les débits importants.

Caractéristiques techniques :

  • Débit d'huile :
Paramètre Valeur
Diamètre nominal 4.5 mm (0.2")
Débit d'huile 15.0 l/min (3.3 GPM UK)
Pression de service maxi 100 MPa
Pression d'éclatement min 280 MPa
Plage de température -30°C à +100°C (-22°F à +212°F)
Matière du coupleur Acier traité zingué chromé
Matière de l'embout Acier traité zingué chromé
Matière joint Nitrile (NBR), autres joints sur demande

Les débits sont mesurés avec 4 bar (58 PSI) de perte de charge.

  • Types de joints disponibles :
Type Description
CMS Joint métallique CEJN (cône 120 °)
T1 Joint métalloplastique (19 950 0061)
T2 Joint métalloplastique (19 950 0062)
T3 Joint métalloplastique (19 950 0064)
T4 Joint métalloplastique ultra-résistant (19 950 0083)
W Joint cuivre (09 950 4600)

Consulter un distributeur CEJN agréé pour connaître la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande.

Certaines références peuvent être soumises à un minimum de commande. CEJN se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
