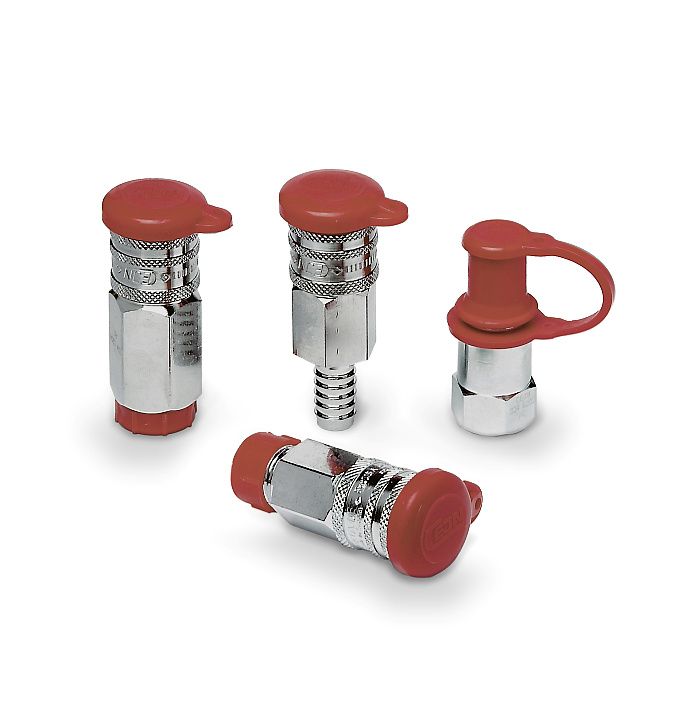

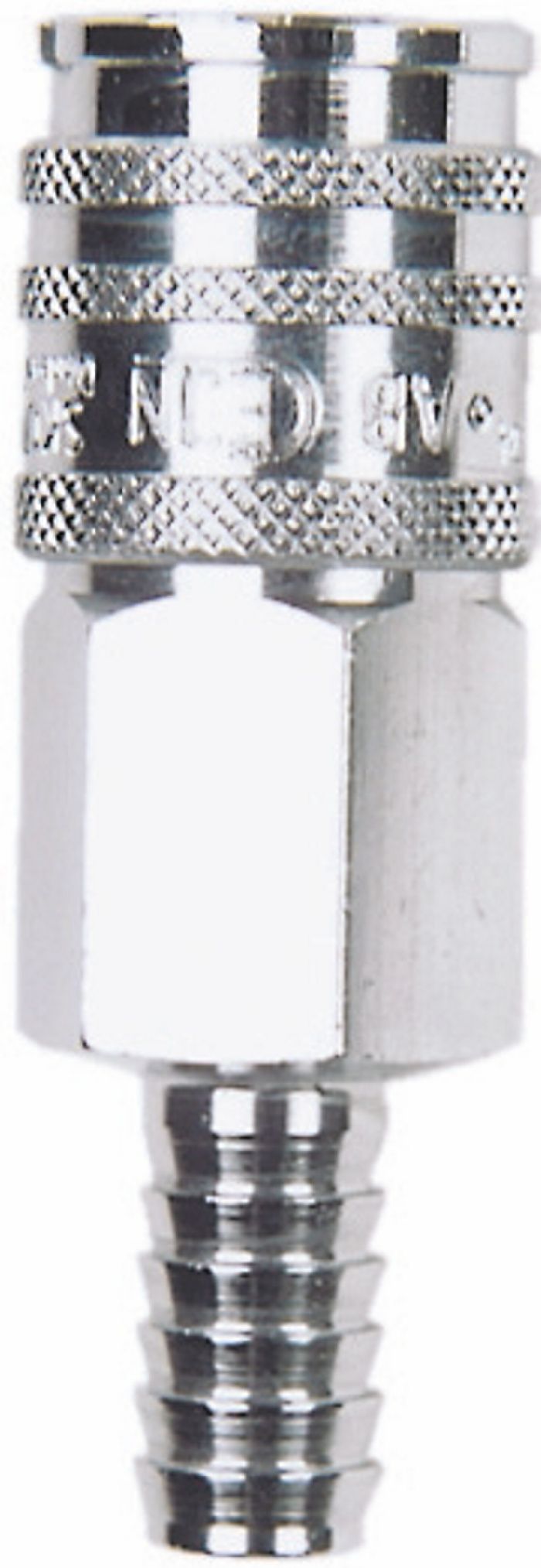

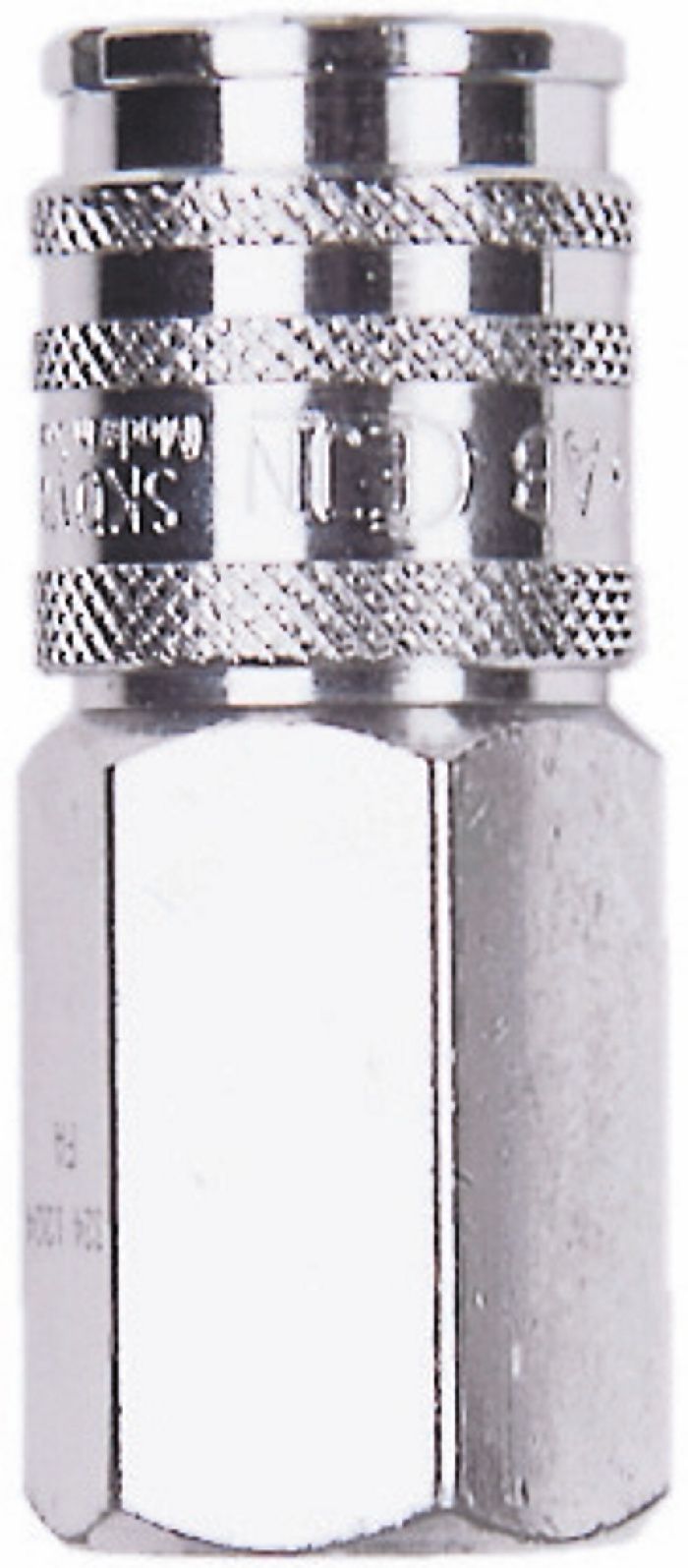

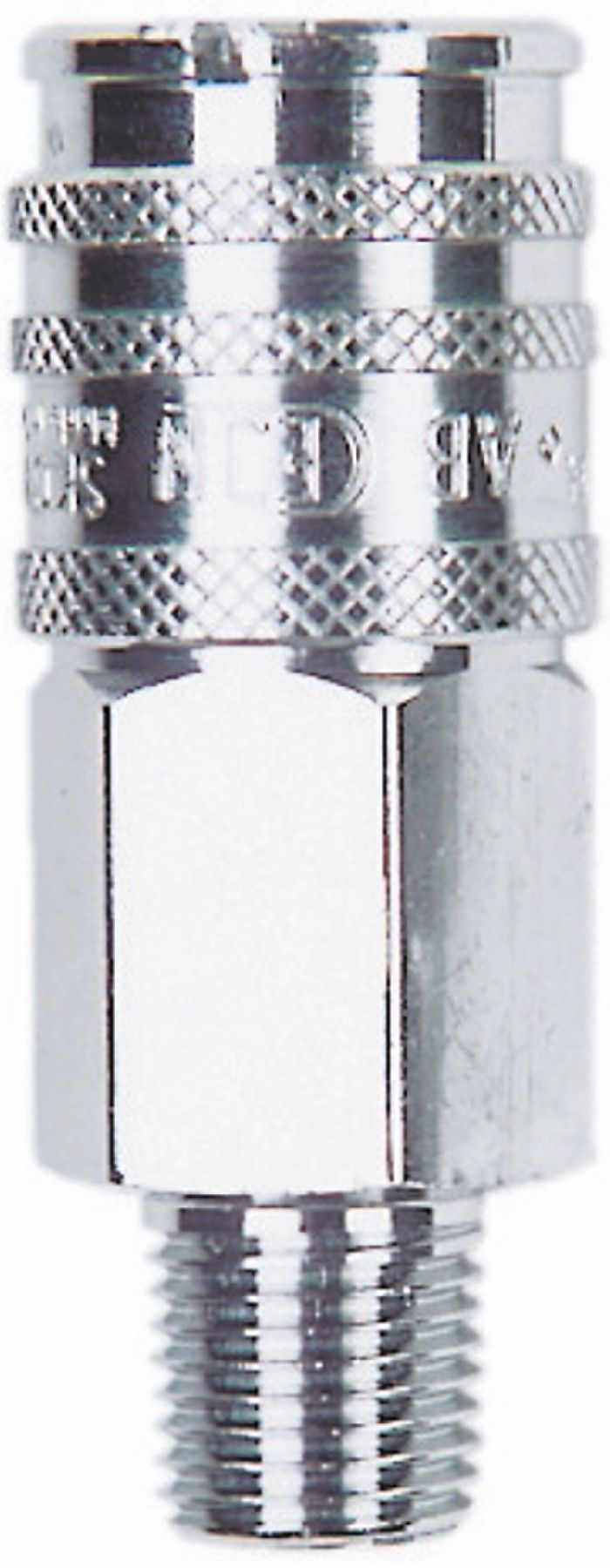

Séries 324 - Coupleur CEJN en laiton nickelé avec double obturation et faible encombrement
Obtenir un devis / prix
Prix et détails sur demande
Mr. Alain Miller
Echanger avec le vendeur
Description
Séries 324

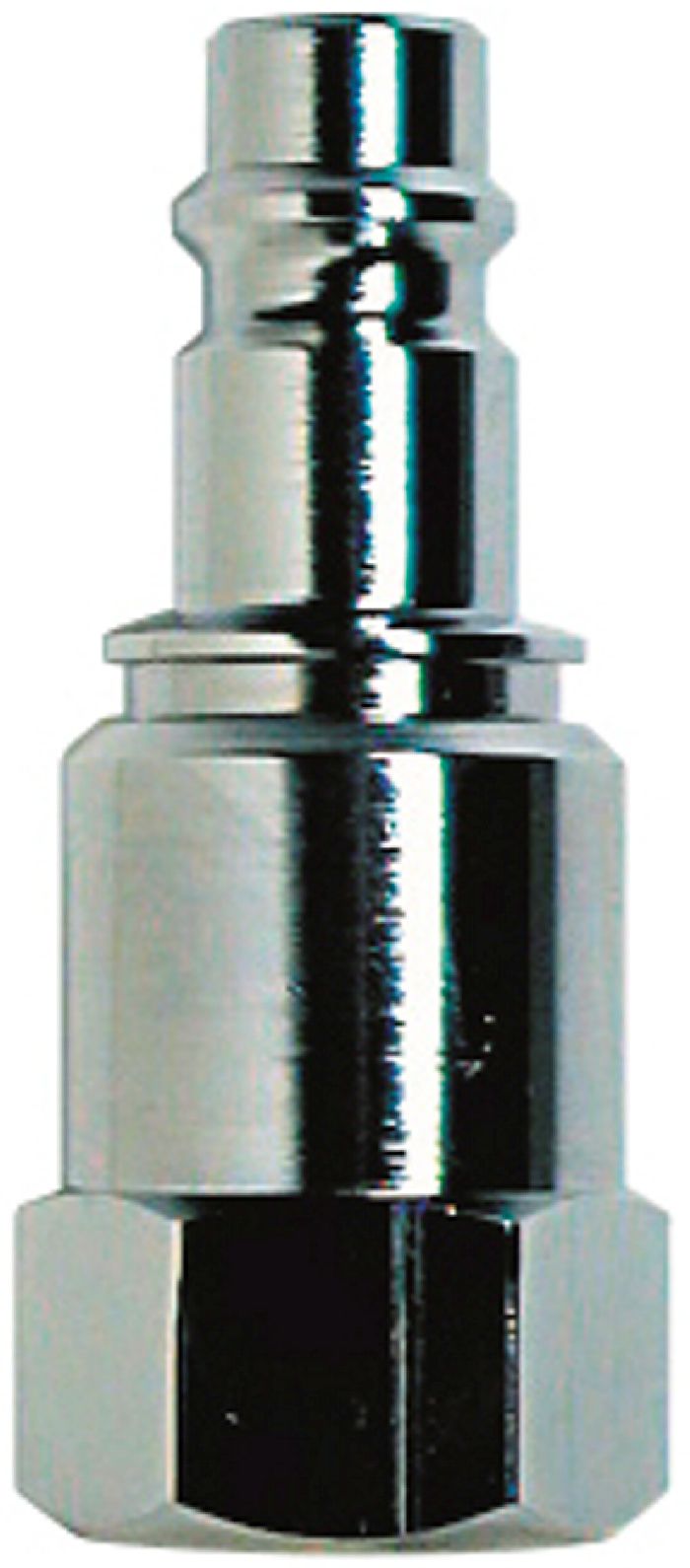

La série 324 offre une double obturation et peut être connectée à l'embout libre passage de la série 321. Conçue avec de faibles dimensions externes, elle est idéale pour une variété d'applications hydrauliques, telles que les circuits d'eau des moules de l'injection plastique. Il suffit d'une seule main pour connecter ce produit d'origine CEJN. Des capuchons anti-poussière sont inclus. D'autres qualités de joints et raccordements sont disponibles sur demande.
Cette série est également disponible en acier inoxydable (série 326). Reportez-vous à notre gamme pneumatique pour versions spécifiques en laiton et acier nickelé ou en aluminium ou version à décompression.
Débit d'eau
Caractéristiques techniques :
Le débit est mesuré pour une pression d'entrée de 4 bar (58 PSI).
Consultez un distributeur CEJN agréé pour connaître la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande. Certaines références peuvent être soumises à un minimum de commande.
CEJN se réserve le droit d'effectuer toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
La série 324 offre une double obturation et peut être connectée à l'embout libre passage de la série 321. Conçue avec de faibles dimensions externes, elle est idéale pour une variété d'applications hydrauliques, telles que les circuits d'eau des moules de l'injection plastique. Il suffit d'une seule main pour connecter ce produit d'origine CEJN. Des capuchons anti-poussière sont inclus. D'autres qualités de joints et raccordements sont disponibles sur demande.
Cette série est également disponible en acier inoxydable (série 326). Reportez-vous à notre gamme pneumatique pour versions spécifiques en laiton et acier nickelé ou en aluminium ou version à décompression.
Débit d'eau
- x : Débit, l/min. (GPM - UK)
- y : Perte de charge, bar (PSI)
Caractéristiques techniques :
| Diamètre nominal | 6.2 mm (0.2") |
|---|---|
| Débit d'eau (double obturation) | 42 l/min (11.1 GPM US) |
| Pression de service maxi | 35 bar (507 PSI) |
| Pression d'éclatement min | 140 bar (2030 PSI) |
| Plage de température | -30°C - +100°C (-22°F - +212°F) |
| Matière du coupleur | Laiton nickelé |
| Matière de l'embout | Laiton nickelé |
| kv (simple obturation) | 1.59 |
| cv (double obturation) | 1.46 |
Le débit est mesuré pour une pression d'entrée de 4 bar (58 PSI).
Consultez un distributeur CEJN agréé pour connaître la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande. Certaines références peuvent être soumises à un minimum de commande.
CEJN se réserve le droit d'effectuer toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
