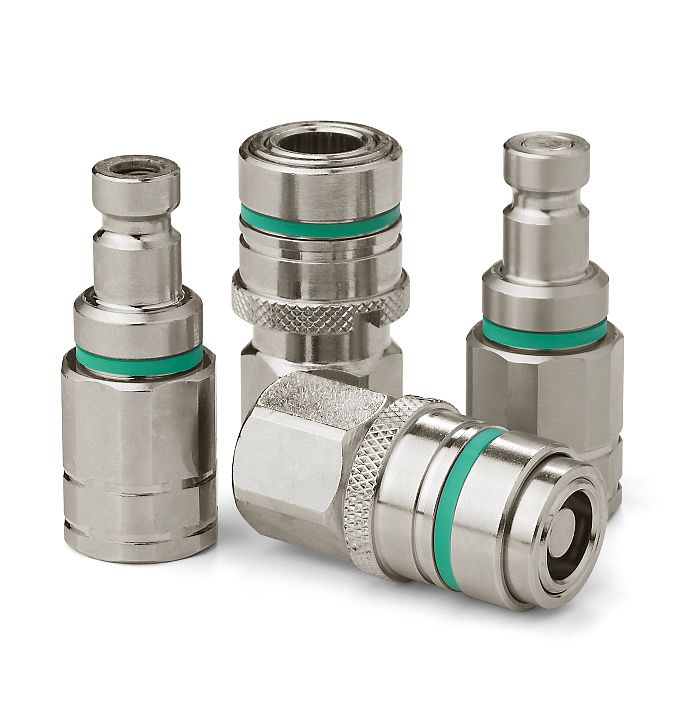

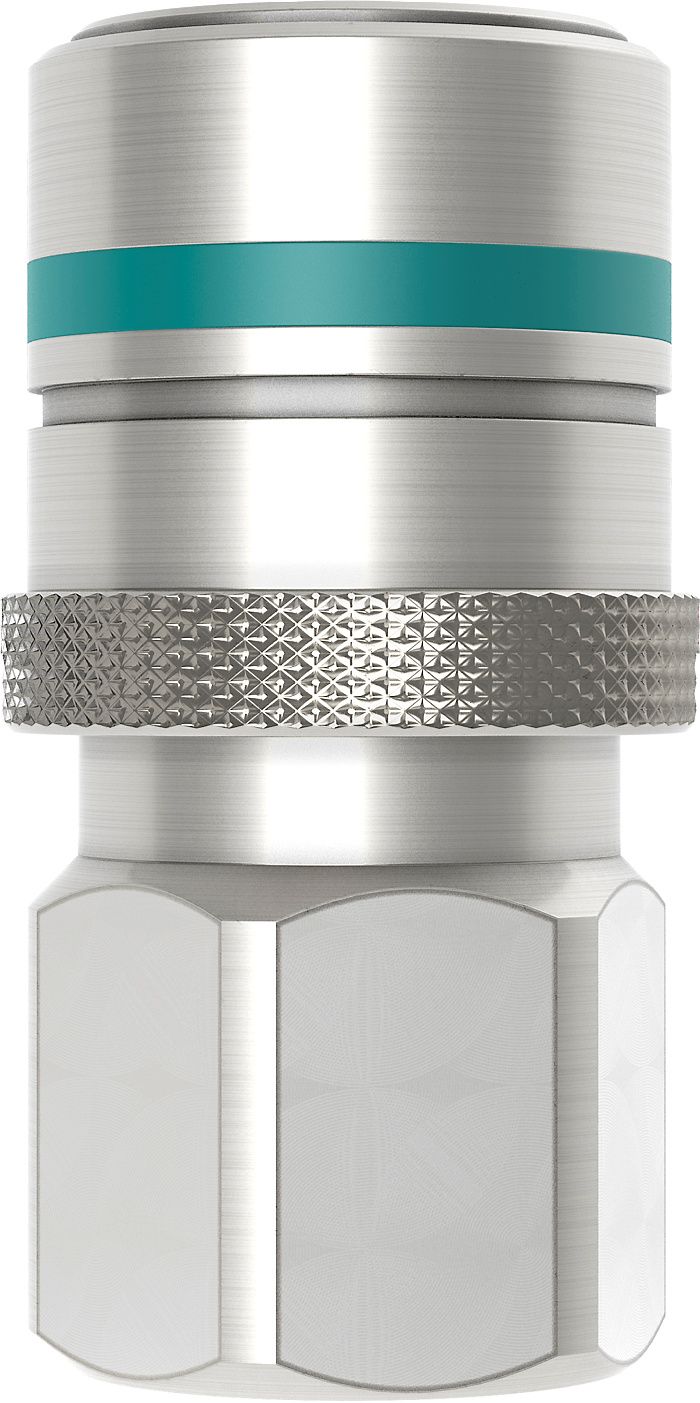

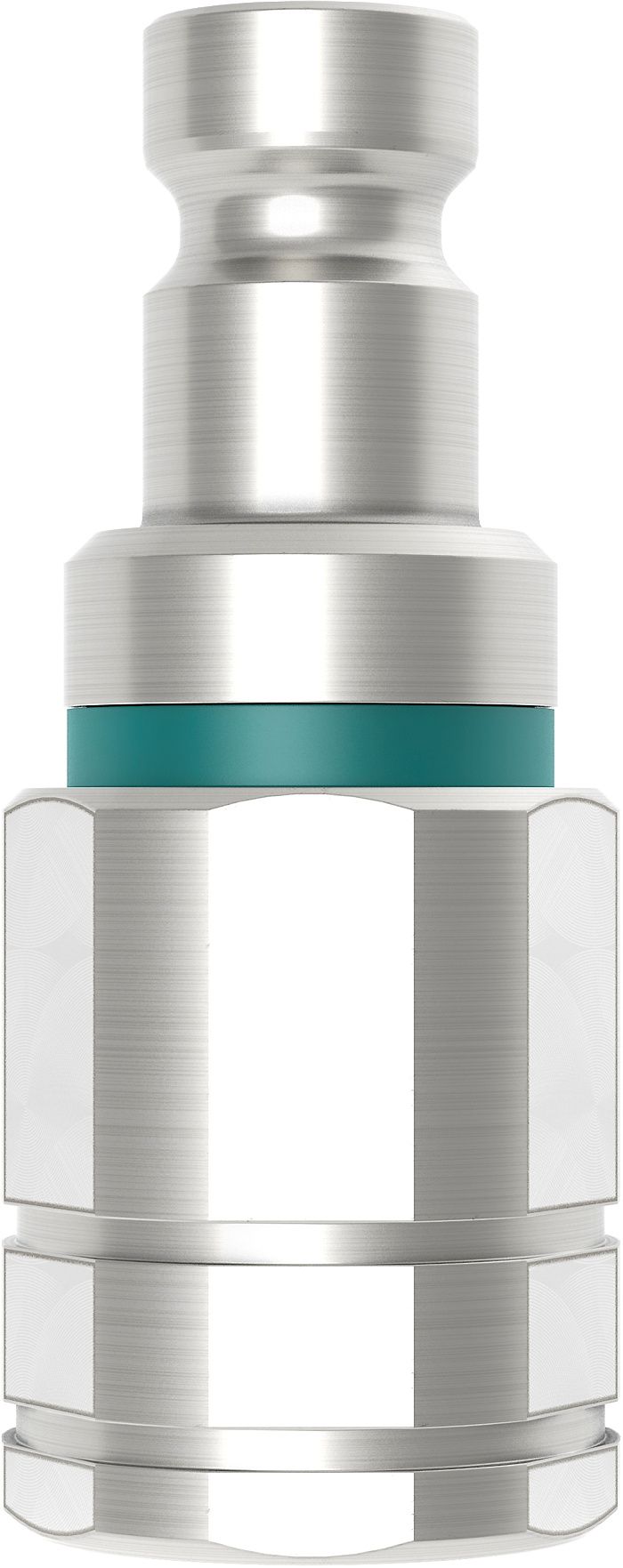

Dn4 (séries 267) - coupleur - cejn - laiton nickelé
Description
DN4 (Séries 267) Laiton
Modulaire, la série 267 offre des possibilités illimitées , et est adaptée à de nombreuses applications et configurations. Sa conception anti-gouttes évite les égouttures à la connexion et la déconnexion et prévient les pollutions des circuits ou de l'environnement. Cette série est disponible en libre passage, simple et double obturation. Elle est également proposée avec des détrompages par codes couleurs ou clés. De nombreux joints sont proposés en option.
Cette série est également disponible en 4 autres dimensions. Série 467, 567, 667 et 767. Pour version en acier inoxydable, voir la série 277 (autres dimensions 477, 577, 677 et 777).
Débit
x: Débit, litres/min. (GPM UK)
y: Perte de charge, bar (PSI)
Diamètre nominal 4.0 mm (0.2") Débit d'eau ( double obturation) 17 l/min (3.7 GPM UK) Pression de service maxi 20 bar (290 PSI) Pression d'éclatement min 80 bar (1160 PSI) Plage de température -15°C - +100°C (5°F - +212°F) Matière du coupleur Laiton nickelé Matière de l'embout Laiton nickelé kv (double obturation) 0.39 cv ( double obturation ) 0.45 Commentaire Les versions simples obturation comprennent un coupleur obturant et un embout à passage libre Les débits sont mesurés avec 4 bar (58 PSI) de perte de charge.
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
Modulaire, la série 267 offre des possibilités illimitées , et est adaptée à de nombreuses applications et configurations. Sa conception anti-gouttes évite les égouttures à la connexion et la déconnexion et prévient les pollutions des circuits ou de l'environnement. Cette série est disponible en libre passage, simple et double obturation. Elle est également proposée avec des détrompages par codes couleurs ou clés. De nombreux joints sont proposés en option.
Cette série est également disponible en 4 autres dimensions. Série 467, 567, 667 et 767. Pour version en acier inoxydable, voir la série 277 (autres dimensions 477, 577, 677 et 777).
Débit
x: Débit, litres/min. (GPM UK)
y: Perte de charge, bar (PSI)
Diamètre nominal 4.0 mm (0.2") Débit d'eau ( double obturation) 17 l/min (3.7 GPM UK) Pression de service maxi 20 bar (290 PSI) Pression d'éclatement min 80 bar (1160 PSI) Plage de température -15°C - +100°C (5°F - +212°F) Matière du coupleur Laiton nickelé Matière de l'embout Laiton nickelé kv (double obturation) 0.39 cv ( double obturation ) 0.45 Commentaire Les versions simples obturation comprennent un coupleur obturant et un embout à passage libre Les débits sont mesurés avec 4 bar (58 PSI) de perte de charge.
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
