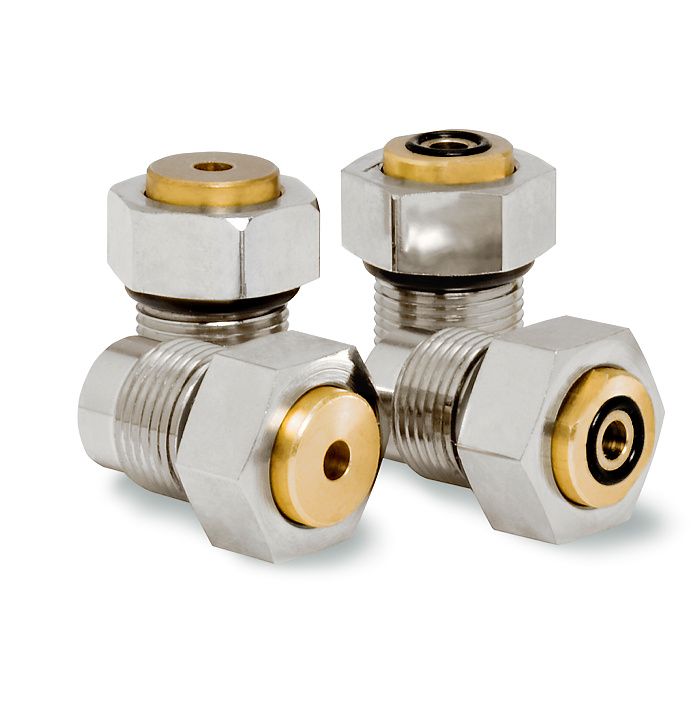

Dn 5 (série 971) - coupleur - cejn - laiton nickelé
Description
DN 5 (série 971)
La série 971 de CEJN fait partie des coupleurs air comprimé pour l'automatisation. Cette série est destinée à l'implantation sur manifolds pour le transfert d'air comprimé ou autres fluides. Sa particularité réside dans la conception de son clapet, qui lui permet d'être étanche contre un bloc. Des embouts sont également disponibles lorsqu'une double obturation est requise. La série 971 est compatible avec de nombreuses applications telles que les presses transfert, les systèmes de changement d'outils, les circuits pneumatiques des systèmes de palletisation, la robotisation ou l'automatisation des circuits pneumatiques.
Cette série est également disponible en 2 autres dimensions: Série 961 et 981.
Diamètre nominal 5.0 mm (0.2") Débit d'air 550 l/min (19.4 CFM) Pression de service maxi 10 bar (145 PSI) Plage de température -5°C - +80°C (23°F - +176°F) Matière du coupleur Laiton nickelé Matière de l'embout Laiton nickelé Matière joint Nitrile Capacité de débit mesurée à pression d'entrée de 6 bar (87 PSI) et une perte de charge de 0,5 bar (7 PSI).
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
La série 971 de CEJN fait partie des coupleurs air comprimé pour l'automatisation. Cette série est destinée à l'implantation sur manifolds pour le transfert d'air comprimé ou autres fluides. Sa particularité réside dans la conception de son clapet, qui lui permet d'être étanche contre un bloc. Des embouts sont également disponibles lorsqu'une double obturation est requise. La série 971 est compatible avec de nombreuses applications telles que les presses transfert, les systèmes de changement d'outils, les circuits pneumatiques des systèmes de palletisation, la robotisation ou l'automatisation des circuits pneumatiques.
Cette série est également disponible en 2 autres dimensions: Série 961 et 981.
Diamètre nominal 5.0 mm (0.2") Débit d'air 550 l/min (19.4 CFM) Pression de service maxi 10 bar (145 PSI) Plage de température -5°C - +80°C (23°F - +176°F) Matière du coupleur Laiton nickelé Matière de l'embout Laiton nickelé Matière joint Nitrile Capacité de débit mesurée à pression d'entrée de 6 bar (87 PSI) et une perte de charge de 0,5 bar (7 PSI).
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
