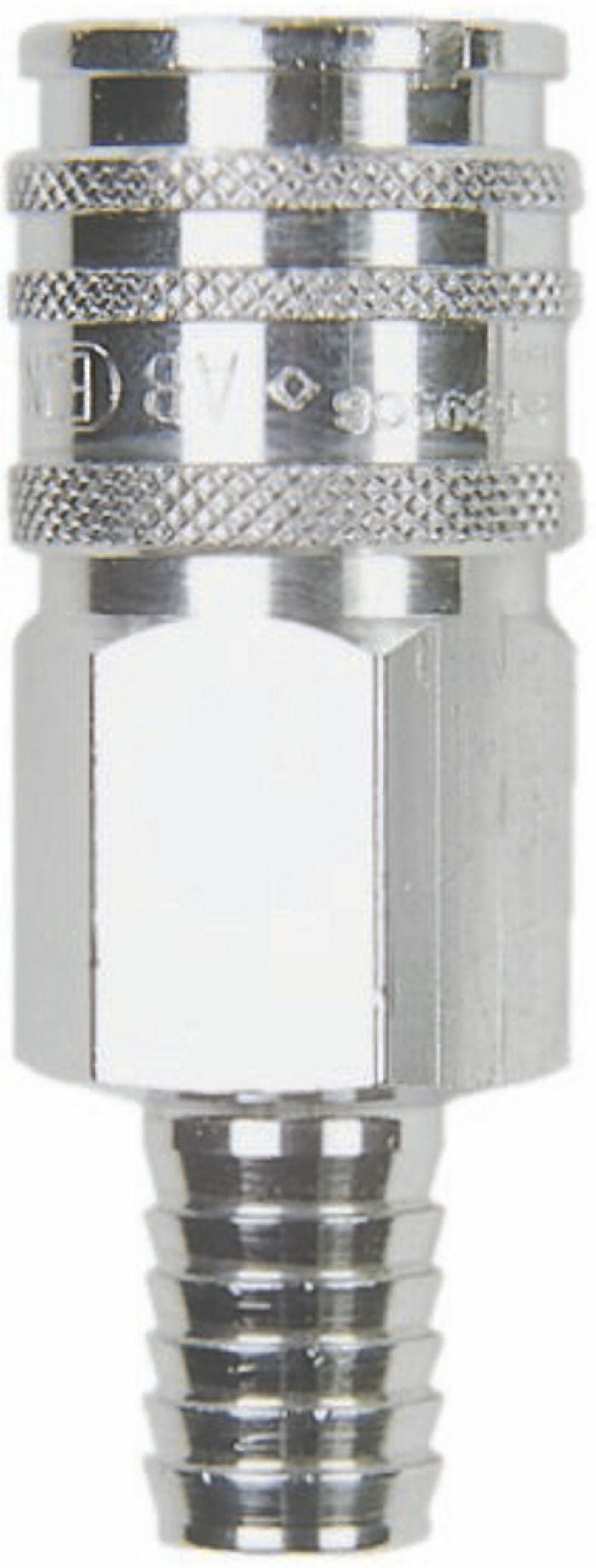

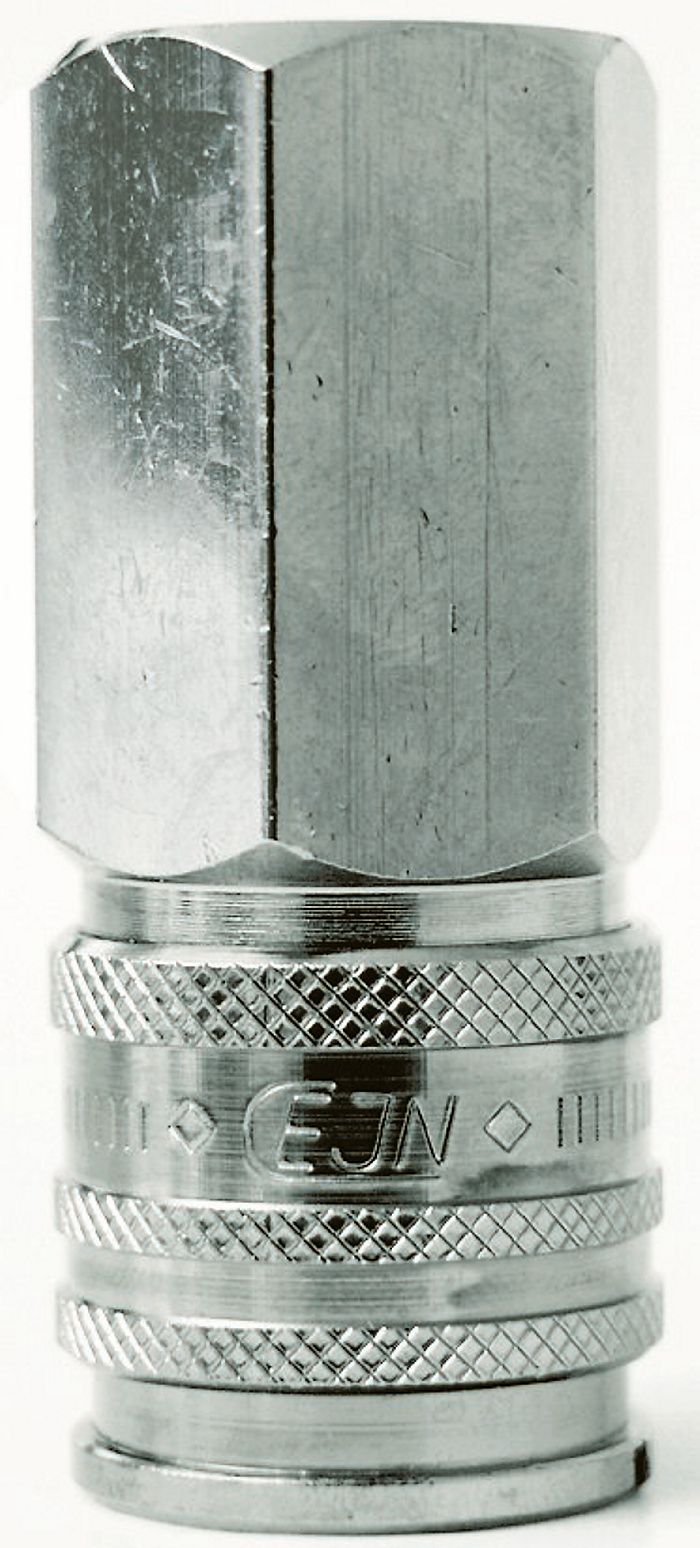

Séries 414 - coupleur - cejn - laiton chromé
Description
Séries 414

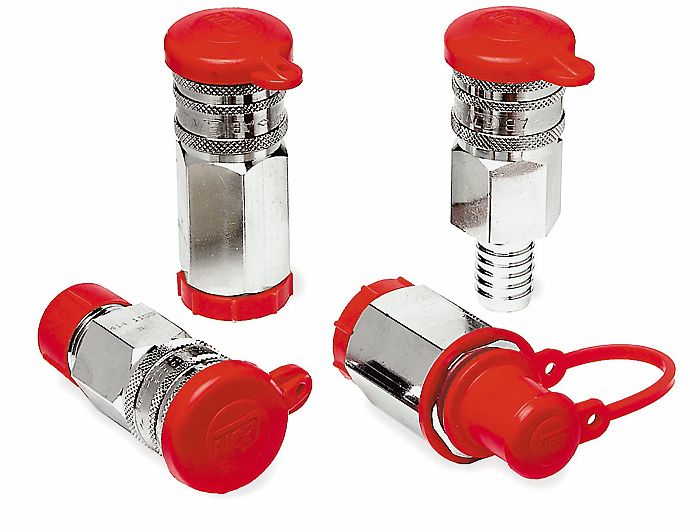

La série 414 est à double obturation et peut être connectée aux embouts sans clapet de la série 411. Les modèles de la série 414 se manoeuvrent d'une seule main et sont idéaux pour une variété d'applications hydrauliques, telles que les circuits de refroidissement des lignes de moulage par injection. Des capuchons anti-poussière sont inclus en standard. Des joints Viton® et EPDM sont disponibles sur demande.
La série est aussi disponible avec des embouts laiton (série 411), à libre passage pour haute pression (Série 412) en acier inoxydable (Série 416). Référez-vous à la gamme Pneumatique CEJN pour les versions spécialisées en acier nickelé/ et laiton zingué (la Série 410)de sécurité.
Débit
x: Débit, l/min. (GPM UK)
y: Perte de charge, bar (PSI)
Diamètre nominal 8.9 mm (0.4") Débit d'eau ( double obturation) 71 l/min (18.8GPM us) Pression de service maxi 35 bar (507 PSI) Pression d'éclatement min 140 bar (2030 PSI) Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Laiton chromé Matière de l'embout Laiton chromé kv (simple obturation) 3.12 cv ( double obturation ) 2.48 Débit mesuré pour une pression d'entrée de 4 bar (58 PSI).
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
La série 414 est à double obturation et peut être connectée aux embouts sans clapet de la série 411. Les modèles de la série 414 se manoeuvrent d'une seule main et sont idéaux pour une variété d'applications hydrauliques, telles que les circuits de refroidissement des lignes de moulage par injection. Des capuchons anti-poussière sont inclus en standard. Des joints Viton® et EPDM sont disponibles sur demande.
La série est aussi disponible avec des embouts laiton (série 411), à libre passage pour haute pression (Série 412) en acier inoxydable (Série 416). Référez-vous à la gamme Pneumatique CEJN pour les versions spécialisées en acier nickelé/ et laiton zingué (la Série 410)de sécurité.
Débit
x: Débit, l/min. (GPM UK)
y: Perte de charge, bar (PSI)
Diamètre nominal 8.9 mm (0.4") Débit d'eau ( double obturation) 71 l/min (18.8GPM us) Pression de service maxi 35 bar (507 PSI) Pression d'éclatement min 140 bar (2030 PSI) Plage de température -30°C - +100°C (-22°F - +212°F) Matière du coupleur Laiton chromé Matière de l'embout Laiton chromé kv (simple obturation) 3.12 cv ( double obturation ) 2.48 Débit mesuré pour une pression d'entrée de 4 bar (58 PSI).
Consulter un distributeur CEJN agréé pour connaitre la disponibilité et le prix de nos produits. Autres raccordements et joints sur demande Certaines références peuvent être soumises à un minimum de commande. Cejn se réserve le droit de toutes modifications sans préavis. Les filetages sont listés conformément aux normes ISO. Toutes les mesures sont en mm.
