Système d'assistance de soupapes ETRIERMATIC - Vérins pneumatiques double effet avec coffret de commande électro-pneumatique
Obtenir un devis / prix
Prix et détails sur demande
Chpolansky
Echanger avec le vendeur
Vendu
par CHPOLANSKY
En savoir plus
Description
Système d'Assistance de soupapes ETRIERMATIC
Le dispositif se compose essentiellement :
- D'un vérin à simple ou à double effet directement monté sur la soupape et aisément adaptable à n'importe quel type de soupape.

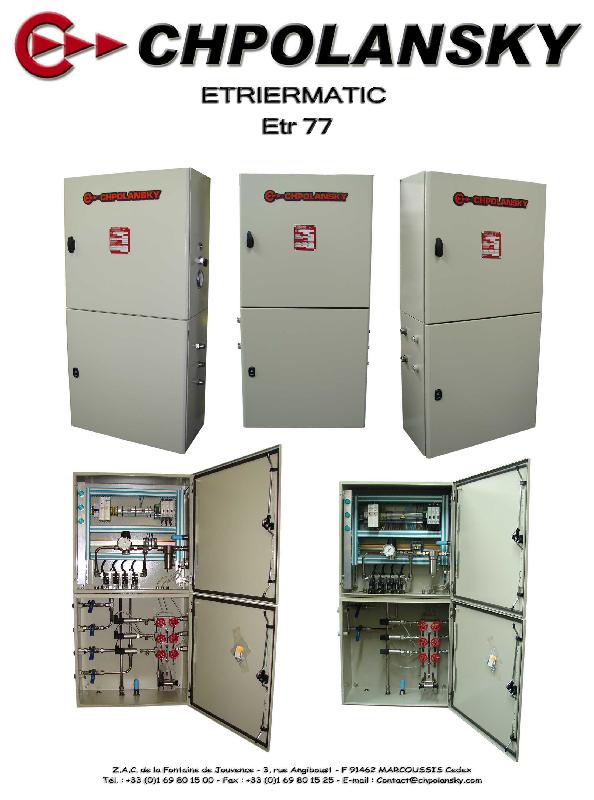

- D'un coffret de commande électro-pneumatique ou totalement pneumatique qui commande le vérin.
Sécurité
Tous les circuits de commande sont doublés et montés de telle façon que la panne de n'importe quel élément ne peut en aucun cas maintenir l'assistance de la pression de tarage.
Étanchéité
Le dispositif provoque une ouverture et une fermeture franches, ce qui élimine la quasi-totalité des fuites qui se produisent habituellement :
- Au début lorsque la soupape fuse.
- Lors de la fermeture, quand le clapet est en équilibre instable sur son siège.
Augmentation de la pression de service
Une certaine marge est nécessaire entre la pression de service et la pression de tarage pour éviter :
- Que les soupapes ne s'ouvrent intempestivement.
- Qu'elles ne fusent.
- Qu'elles ne se referment pas complètement.
Le dispositif ETRIERMATIC permet de réduire sensiblement cette marge grâce à :
- L'assistance d'air qui empêche les soupapes de fuser.
- La précision des pressostats qui évite les ouvertures intempestives et réduit la retombée.
Ceci a également pour avantage de faire fonctionner les soupapes moins souvent et moins longtemps, permettant ainsi une économie de vapeur et d'entretien.
Réalisation
Le dispositif ETRIERMATIC a été conçu et réalisé par les Ets CHPOLANSKY, dont la qualité du matériel diffusé et l'efficacité du service extérieur sont bien connus de tous les utilisateurs de vapeur haute pression.
La diffusion et la mise en service du dispositif ETRIERMATIC sont également effectuées exclusivement par nos collaborateurs, évitant ainsi tout risque d'erreur dans le choix des modèles ou dans leur installation.
Le dispositif ETRIERMATIC a été longuement testé :
- Dans nos ateliers.
- Dans une centrale thermique en présence de personnes responsables du service des Mines et d'Électricité de France.
Les résultats de ces essais ne laissent aucun doute sur l'efficacité du dispositif ETRIERMATIC.
Intérêts du système ETRIERMATIC
Le dispositif ETRIERMATIC a été conçu et réalisé par les Ets CHPOLANSKY, dont la qualité du matériel diffusé et l'efficacité du service extérieur sont bien connus de tous les utilisateurs de vapeur haute pression.
