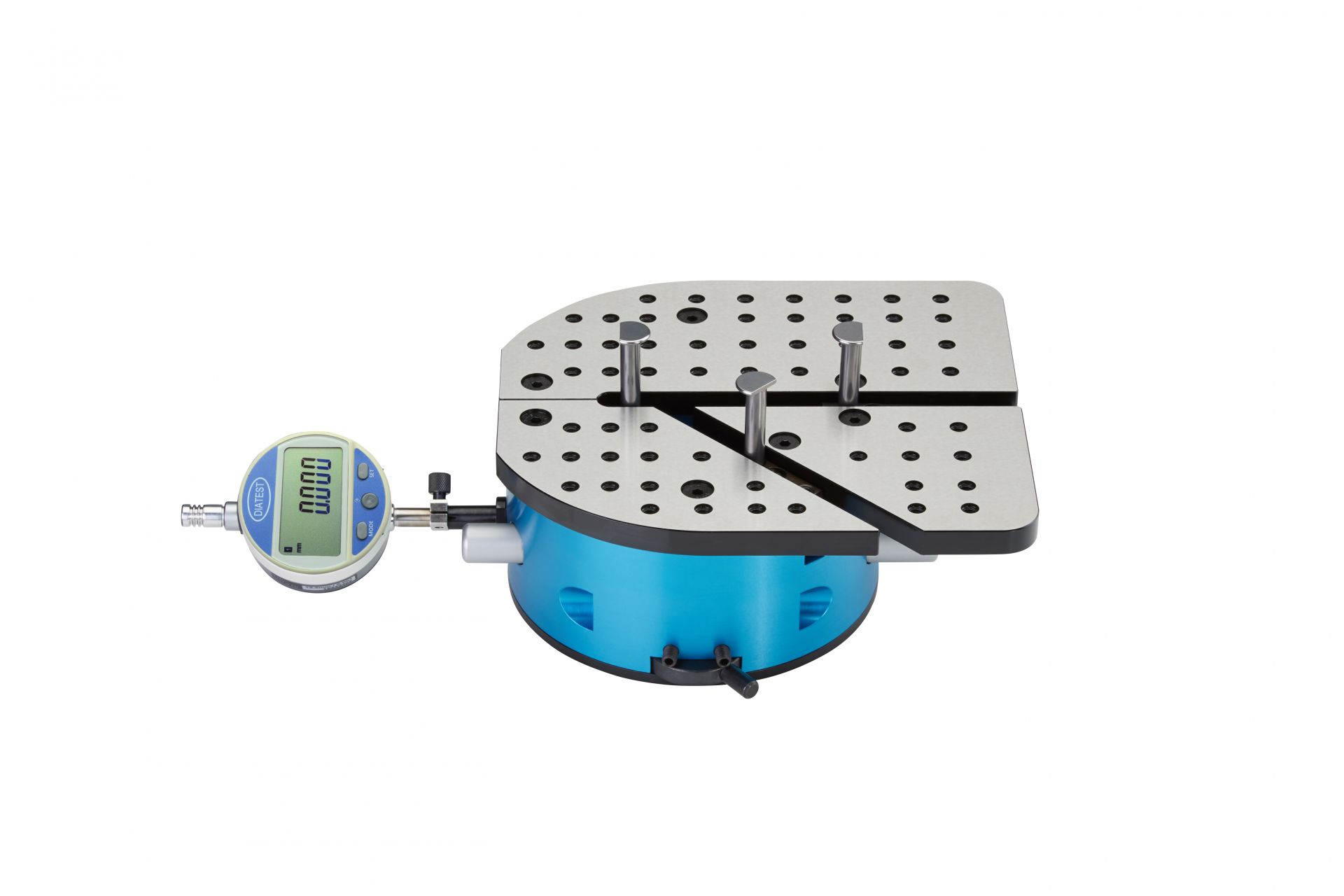

Table COME C3-AL - Diatest métrologie pour mesure diamètre intérieur/extérieur en 3 points

Le COME est un appareil de contrôle dimensionnel par comparaison à un étalonnage préalablement fixé.

La cote à contrôler est mesurée :

• En 3 points par simple lecture de la cote sur le comparateur, la pièce à contrôler étant placée entre 2 touches fixes et la touche mobile.

Caractéristiques principales :

• Robustesse : utilisation en fabrication.
• Large capacité dimensionnelle : à partir de la plus petite cote mesurable.
• Multiplicité des contrôles.
• Grande précision : Répétabilité ± 4 microns.
• Simplicité et rapidité de montage.
• Inversion instantanée : inter/exter.
• Pression de mesure réglable : possibilité de très faible pression pour pièces à parois minces.
• Remplacement avantageux des bagues et tampons dont l'usure est rapide.
• Lecture de la cote possible par adjonction d'un affichage électronique à pré-sélection.
• Comparateur mécanique ou électronique avec palpeur inductif ou incrémental.

Caractéristiques techniques :

• Pour pièces jusqu'à 140 mm.
• Dimensions du plateau : 210 x 180 mm (longueur x largeur).
• Ø maximum à l'intérieur : 15-140 mm.
• Ø maximum à l'extérieur : 0-130 mm.
• COME-C3 AL standard : contient un support d'insert de mesure et trois touches.

Table de mesure :

• Contrôle de diamètre intérieur/extérieur et cannelures.
• Capacité : 30-105 mm en intérieur.
• Capacité : 0-90 mm en extérieur.

Options disponibles :

• Gamme de touches pour gorges, fonds borgnes, touches à bille ou cylindriques.
• Mesure par comparaison avec une précision de 0.001 mm.
