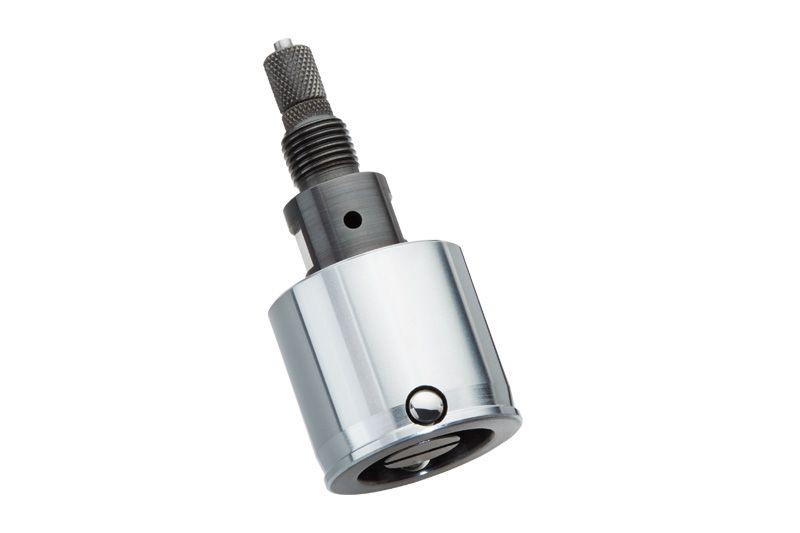

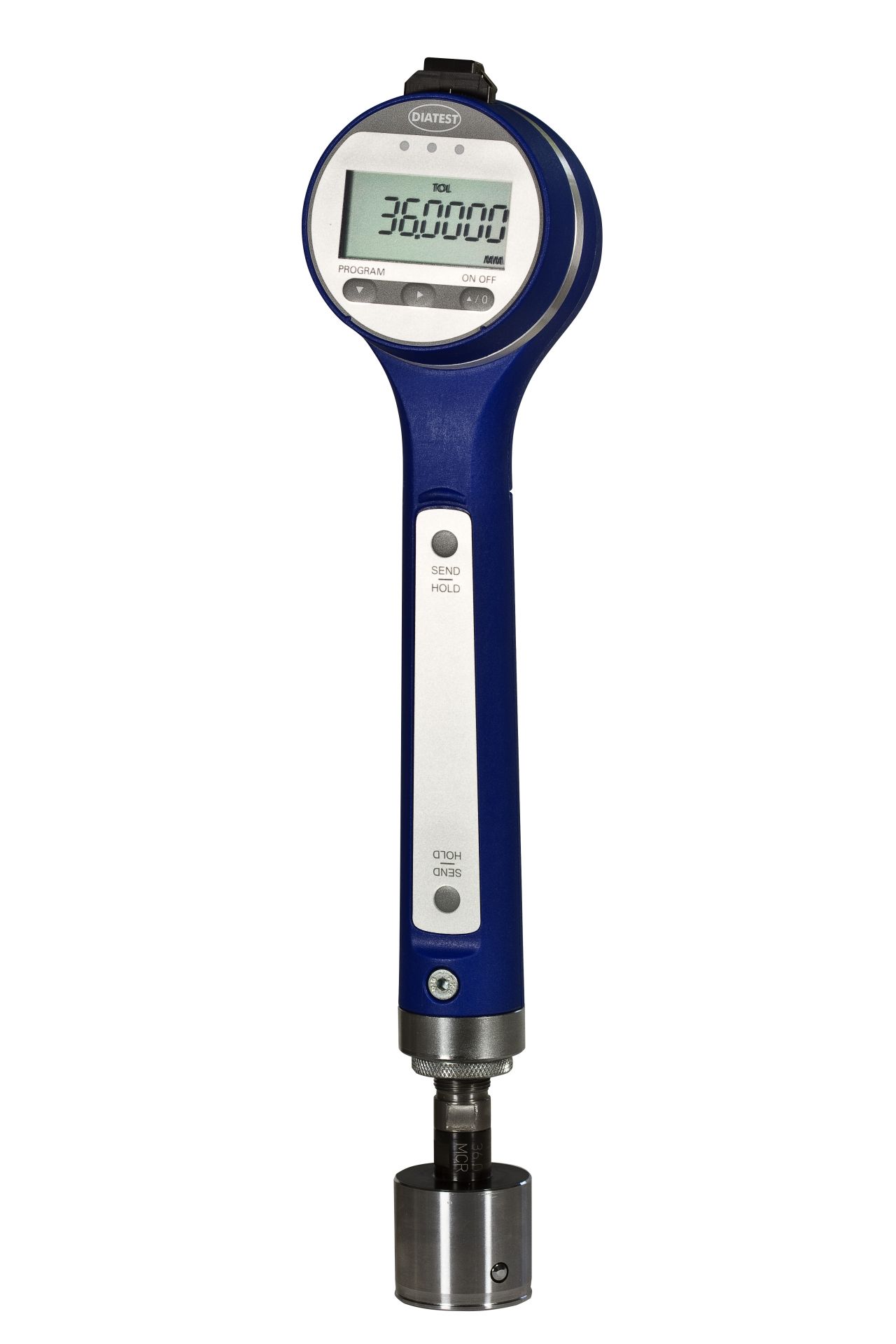

Tampon de mesure d'alésages - diatest come métrologie bmd

D’utilisation facile, auto-centrant, le tampon BMD permet de mesurer des diamètres intérieurs et extérieurs avec une haute précision et l’affichage précis de la valeur absolue.

Champ d’application :

Mesure d’alésages de grande précision dans une gamme standard de Ø 2,0 mm (T-BMD) à Ø270 mm en production de série.

Le tampon de mesure BMD permet :

• Mesures statiques et dynamiques
• Détection des écarts dimensionnels et des défauts de forme
• Mesure manuelle des alésages directement sur la machine de production
• Peut être fixé sur un montage ou une machine de contrôle

Une large sélection de types de tampons de base dans le programme standard, complétée par un grand choix de différents accessoires, permet de mesurer avec précision presque tous les alésages rencontrés dans la pratique courante. Cette plateforme flexible garantit un large domaine d’applications :

• Mesure d’alésages standards et débouchants : de Ø 2,0 à 270 mm
• Mesure d’alésages borgnes (fond plat) : de Ø 2,0 (T-BMD-FB) à 150 mm
• Mesure de diamètres extérieurs : de Ø20 à 100 mm
• Tampons de mesure multi-diamètres : à partir de Ø 21 mm
• Mesure de denture intérieure : à partir du Ø cylindrique 10 mm
• Mesures d'alésages en 3 points : de Ø8 à 100 mm
• Mesure de très petits alésages de Ø 2,0 à 3,0 mm
• Mesure de distances parallèles : de 1,0 (T-BMD-PA) à 30 mm
• Exécutions spéciales sur demande : grands diamètres, formes spéciales par exemple : alésages coniques, etc.
• Extension ou limitation de la capacité de mesure, ajustement de la force de mesure, adjonction d’air pour le nettoyage de l’alésage à mesurer, …

Répétabilité :

• Exécution 2 points =< 1 µm
• Exécution 3 points =< 2 µm

Le choix de la matière des contacts de mesure dépend de la matière de la pièce à contrôler, du type d’usinage, de la fréquence et des conditions de mesure :

• Carbure
• Chromé dur
• Céramique
• Synthétique
• Diamant naturel

• Tampons BMD autocentrés pour mesure d'alésage.
• Réalisés sur mesure en fonction de l'alésage à contrôler.
• Adaptés pour alésages borgnes et débouchants.
• Disponibles pour des diamètres entre 2.98-270 mm.
• Mesure statique ou dynamique.
• Répétabilité au micron.
• Fabrication spéciale sur demande.
• Possibilité de bagues étalon DIN2250-C.
