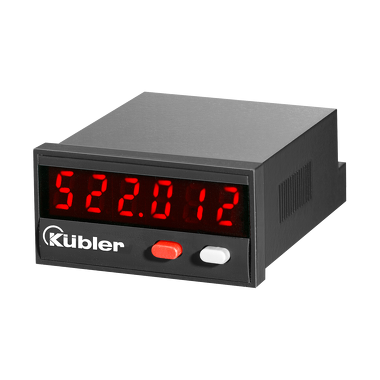

Tachymètre sans valeurs limites électronique - Codix 522

Fréquencemètre, tachymètre échelonnable librement en 1/mn ou 1/s.

Le Codix 522 est un fréquencemètre / tachymètre avec alimentation électrique. Affichage par 1/min ou 1/sec librement échelonnable pour un comptage d'impulsions rapide et lent avec un affichage LED à 6 chiffres pour les signaux d'entrée NPN, PNP avec un système de mesure HRA rapide (High Rate Accuracy).

Mécaniquement

• Modèle : électronique
• Fonction : Fréquencemètre
• Dimension : 48 x 24 mm | 45 x 22 mm
• Indice de protection : IP65
• Température de fonctionnement : -20 °C ... +65 °C
• Poids : 50 g
• Montage : En façade

Électrique

• Tension d'alimentation : 10...30 V DC
• Signal d'entrée : NPN, PNP

Fiche technique

• Codix 522 PDF – 650,7 KB | 09.2025
• Disponible en langues : DE, EN, FR

Instructions d'utilisation

• Codix 521 - 524
• Multilingue : Allemand, Anglais, Français, Italien, Espagnol
• PDF – 1,7 MB | 09.2025

Instruction de programmation

• Codix 522
• Multilingue : Allemand, Anglais, Français, Italien, Espagnol
• PDF – 794,3 KB | 09.2025

Certificat de conformité

• Codix 52x CE
• Multilingue : Allemand, Anglais, Français
• PDF – 101,8 KB | 09.2025

CAD mécanique / STEP

• Codix 52x
• ZIP – 2,8 MB | 09.2025

CAD électronique / ePlan

• Codix 522
• ZIP – 1,7 MB | 09.2025

Certificats Produits

• UL Canada - Compteur et afficheurs de process PDF – 78,6 KB | 09.2025
• UL USA - Compteur et afficheurs de process PDF – 76,1 KB | 09.2025

Performant

• Affichage LED très clair, hauteur de chiffres de 8 mm
• Entrée de comptage rapide pour fréquence d'entrée de 60 kHz maxi
• Boîtier robuste / protégé par IP65
• Procédé de mesure de fréquence exact et à haute précision (HRA - High Rate Accuracy System) Les fréquences jusqu'à 38 Hz sont évaluées par une mesure de la durée de la période. Les fréquences > 38 Hz sont évaluées par une mesure spéciale de la durée d'ouverture. Ainsi, une très grande précision < 0,1% est obtenue, malgré le temps d'ouverture réduit. Le résultat de la mesure est à disposition après 50 ms maxi.

Convivial et universel

• Grandes touches - Peuvent être commandées aussi avec des gants
• Programmation et commande simples et uniformes grâce à la programmation en texte clair.
• Entrée dans la programmation également pendant l'utilisation avec interrogation de sécurité.
• Facteur d'échelle réglable individuellement, facteur multiplicateur et diviseur (0,0001…99,9999), pour représenter les unités correspondantes dans des fréquences p. ex. en Hz et vitesse de rotation en trs/min
• Point décimal programmable, réglable de 0,0 à 0,000 (définit la résolution)
• Temps d'attente réglable - Affiché jusqu'à 0
• Affichage en 1/mn ou 1/s.
• Outre les entrées HTL, il existe aussi des appareils avec 4 ... Niveau d'entrée 30 V.c.c. disponible
• En option avec sortie pour surveillance du temps d'arrêt
