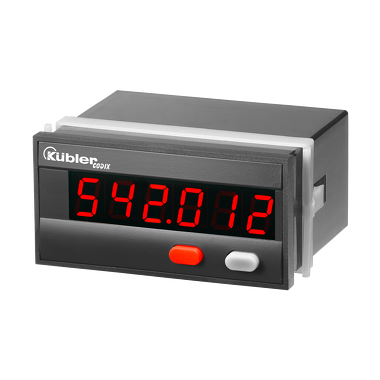

Tachymètre sans valeurs limites électronique - Codix 542

Fréquencemètre, tachymètre échelonnable librement en 1/mn ou 1/s.
Le Codix 542 est un fréquencemètre / tachymètre avec alimentation électrique et affichage LED à 6 chiffres pour signaux d'entrée NPN, PNP. L'affichage en 1/mn ou 1/s. est librement échelonnable pour un comptage d'impulsions rapide et lent - avec un système de mesure HRA rapide (High Rate Accuracy).
Mécaniquement
Modèle : électronique
Fonction : Fréquencemètre
Dimensions : 96 x 48 mm | 92 x 45 mm
Indice de protection : IP65
Température de fonctionnement : -20 °C ... +65 °C
Poids : 150 g
(1) Montage | En façade
Électrique
Tension d'alimentation : 90...260 V AC / 10...30 V DC
Signal d'entrée :
NPN
PNP
Fiche technique
Codix 542
PDF ? 954,4 KB | 09.2025
DE
EN
FR
Instructions d'utilisation
Codix 541 - 544
Multilingue : Allemand, Anglais, English (USA), Français, Italien, Espagnol
PDF ? 920,0 KB | 09.2025
Instruction de programmation
Codix 542
Multilingue : Allemand, Anglais, Français, Italien, Espagnol
PDF ? 236,7 KB | 09.2025
Certificat de conformité
Codix 54x CE
Multilingue : Allemand, Anglais, Français
PDF ? 103,1 KB | 09.2025
CAD mécanique / STEP
Codix 54x
PDF ? 9,6 MB | 09.2025
Certificats Produits
UL Canada - Compteur et afficheurs de process
PDF ? 78,6 KB | 09.2025
EN
UL USA - Compteur et afficheurs de process
PDF ? 76,1 KB | 09.2025
EN
À haut rendement
Affichage LED très clair, hauteur de chiffres de 14 mm
Entrée de comptage rapide pour fréquence d'entrée de 60 kHz maxi
Boîtier robuste / protégé par IP65
Procédé de mesure de fréquence exact et à haute précision (HRA - High Rate Accuracy System) Les fréquences jusqu'à 38 Hz sont évaluées par une mesure de la durée de la période. Les fréquences > 38 Hz sont évaluées par une mesure spéciale de la durée d'ouverture. Ainsi, une très grande précision < 0,1% est obtenue, malgré le temps d'ouverture réduit. Le résultat de la mesure est à disposition après 50 ms maxi.
Convivial et universel
Grandes touches - Peuvent être commandées aussi avec des gants
Programmation et commande simples et uniformes grâce à la programmation en texte clair. Entrée dans la programmation également pendant le fonctionnement avec interrogation de sécurité. Point décimal programmable, réglable de 0,0 à 0,000 (définit la résolution)
Outre les entrées HTL, il existe aussi des appareils avec 4 ... Niveau d'entrée 30 V.c.c. disponible
Facteur d'échelle réglable individuellement, facteur multiplicateur et diviseur (0,0001…99,9999), pour représenter les unités correspondantes dans des fréquences p. ex. en Hz et vitesse de rotation en trs/min
Temps d'attente réglable - Affiché jusqu'à 0
Affichage en 1/mn ou 1/s.
Alimentation CA ou CC, avec tension d'alimentation du capteur
En option avec sortie pour surveillance du temps d'arrêt
