Tiltmètres et capteur de faisceau uni axial -EAN-31EL, EAN-31EL-B & EAN-41EL-B
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par NOVARENT
En savoir plus
Description

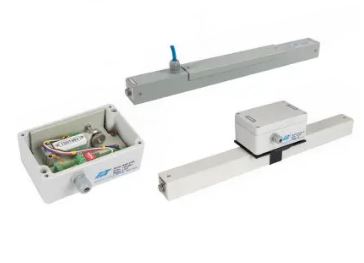

Tiltmètres et capteur de faisceau uni axial -Modèle EAN-31EL, EAN-31EL-B & EAN-41EL-B
Modèle EAN-31EL, est un capteur d’inclinaison conçu pour mesurer de très petites inclinaisons, de l’ordre d’un demi-degré, avec une haute résolution. Logés dans une boitier compact résistant aux intempéries, ils sont généralement utilisés comme une unité autonome pour mesurer l’inclinaison. Il est soit fixé directement à la structure dont l’inclinaison doit être surveillée à l’aide de supports de montage appropriés ou fixé à des poutres horizontales ou verticales.
Modèle EAN-31EL-B, est un capteur de faisceau composé du modèle EAN-30EL monté sur une poutre de 1, 2 ou 3 m de longueur qui ensuite est fixé à la structure. Ce type de capteur de faisceau individuels sont généralement utilisés, pour déterminer un profil de déplacement différentiel (entre deux points). Un ensemble de capteurs à faisceau, disposer sur une façade permet de déterminer chaque profil de verticalité de la façade.
Modèle EAN-41EL-B, est un compteur d’inclinaison qui convient, pour la surveillance de l’inclinaison et la rotation verticale des structures. Il s’agit d’un capteur d’inclinaison haute résolution et robuste dans sa fabrication. Ce capteur d’inclinaison est logé à l’intérieur d’une poutre (1, 2 ou 3 m de long). Ces poutres à capteur individuel peuvent être fixés sur les structures ou utilisés en séries, pour donner un profil de déplacement différentiel.
Une unité de lecture de type EDI-53ELV est nécessaire pour lire la sortie de tension du capteur. Ce système peut également être annexé à un datalogger permettant l’enregistrement des données.
CARACTÉRISTIQUES
Modèle EAN-31EL, est un capteur d’inclinaison conçu pour mesurer de très petites inclinaisons, de l’ordre d’un demi-degré, avec une haute résolution. Logés dans une boitier compact résistant aux intempéries, ils sont généralement utilisés comme une unité autonome pour mesurer l’inclinaison. Il est soit fixé directement à la structure dont l’inclinaison doit être surveillée à l’aide de supports de montage appropriés ou fixé à des poutres horizontales ou verticales.
Modèle EAN-31EL-B, est un capteur de faisceau composé du modèle EAN-30EL monté sur une poutre de 1, 2 ou 3 m de longueur qui ensuite est fixé à la structure. Ce type de capteur de faisceau individuels sont généralement utilisés, pour déterminer un profil de déplacement différentiel (entre deux points). Un ensemble de capteurs à faisceau, disposer sur une façade permet de déterminer chaque profil de verticalité de la façade.
Modèle EAN-41EL-B, est un compteur d’inclinaison qui convient, pour la surveillance de l’inclinaison et la rotation verticale des structures. Il s’agit d’un capteur d’inclinaison haute résolution et robuste dans sa fabrication. Ce capteur d’inclinaison est logé à l’intérieur d’une poutre (1, 2 ou 3 m de long). Ces poutres à capteur individuel peuvent être fixés sur les structures ou utilisés en séries, pour donner un profil de déplacement différentiel.
Une unité de lecture de type EDI-53ELV est nécessaire pour lire la sortie de tension du capteur. Ce système peut également être annexé à un datalogger permettant l’enregistrement des données.
CARACTÉRISTIQUES
- Fournit des lectures fiables.
- Construction robuste
- Facile à installer et à lire.
- Les lectures peuvent être prises par un enregistreur de données à distance.
APPLICATIONS
CARACTÉRISTIQUES TECHNIQUES
- Surveillance de la déflexion et de la déformation des murs de soutènement.
- Surveillance des structures pour les effets des tunnels et des fouilles
- Surveillance de la stabilité des structures dans les zones de glissement de terrain.
- Surveillance des tunnels pour la convergence et d'autres mouvements.
- Pour évaluer les performances des ponts et des entretoises sous charge.
CARACTÉRISTIQUES TECHNIQUES
- Capteur Type de niveau électrolytique, uni axial
- Plage de mesure ± 1° (60 minutes d'arc)
- Plage linéaire +/- 0.5° (30 minutes d'arc)
- Sortie du capteur +/- 1 Volt à 0.5°
- Résolution 1 seconde d'arc
- Répétabilité +/- 3 secondes d'arc
- Limite de température -20 à 50 °C
- Faisceau 38 x 38 mm, aluminium avec 1, 2, 3m
