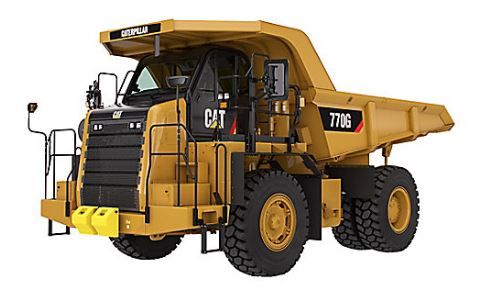

Tombereaux de chantier caterpillar 770g

En 1963, Caterpillar a mis sur le marché le modèle 769, un tombereau tout-terrain révolutionnaire spécialement conçu pour répondre aux exigences particulières du secteur minier et de la construction lourde. Et cinquante ans plus tard, nos tombereaux n'ont jamais été aussi performants. Nous avons allié le meilleur de notre tradition en matière de robustesse et de fiabilité à des technologies qui contribuent à la protection de notre environnement, aident vos conducteurs à gagner en productivité et améliorent considérablement la rentabilité de votre parc. Équipé d'un système de commande de traction de pointe, le modèle 770G vous permet de continuer à vous déplacer quelles que soient les conditions du terrain, et d'optimiser la consommation de carburant grâce à des stratégies d'économie de carburant innovantes et flexibles. De plus, la qualité du passage des rapports, la réduction du niveau sonore et les évolutions de la cabine garantissent une expérience d'utilisation inégalée dans cette catégorie. Ce tombereau associe notre tradition à des technologies de nouvelle génération dans un seul et unique but : pérenniser le succès de votre entreprise.

MOTEUR
UNITÉS:IMPÉRIALESMÉTRIQUES
Modèle de moteur C15 ACERT™ Cat®
Régime moteur nominal 1700.0 tr/min
Puissance nette (ISO 9249)† 384.0 kW
Puissance nette (SAE J1349) 356.0 kW
Net Power - ISO 9249 356.0 kW
Puissance nette, 80/1269/CEE 365.0 kW
Puissance nette, ISO 14396 379.0 kW
Couple net, SAE J1349 2486.0 N·m
Number of Cylinders 6
Alésage 137.0 mm
Course 171.0 mm
Cylindrée 15.2 l
WEIGHTS - APPROXIMATE
Target Gross Machine Operating Weight 71214.0 kg
POIDS (APPROXIMATIFS)
Poids du châssis 25378.0 kg
Body Weight 7850.0 kg
SPÉCIFICATIONS DE FONCTIONNEMENT
Nominal Payload Class (100%) 38.2 t
Top Speed - Loaded 73.7 km/h
Capacité de benne (SAE 2:1) 25.2 m³
TRANSMISSION
Forward 1 11.9 km/h
Marche avant - 2 16.3 km/h
Marche avant - 3 22.2 km/h
Forward 4 29.8 km/h
Marche avant 5 40.4 km/h
Forward 6 54.4 km/h
Marche avant 7 73.7 km/h
Marche arrière 14.2 km/h
RÉDUCTEURS
Rapport du différentiel 1,92:1
Ratio planétaire 4,80:1
Rapport de réduction total 9,26:1
FREINS
Surface des freins – Avant 1395.0 cm²
Surface des freins – Arrière 40225.0 cm²
Normes de freinage ISO 3450:1996
VÉRINS DE BENNE
Débit de la pompe, régime maxi à vide 448.0 l/min
Relief Valve Setting - Raise 18950.0 kPa
Réglage du clapet de décharge, abaissement 3450.0 kPa
Temps de levage de la benne, régime maxi à vide 7.5 Secondes
Temps d'abaissement de la benne, position libre 10.0 Secondes
Abaissement de la benne – Régime maxi à vide 10.0 Secondes
CAPACITÉ, DOUBLE DÉCLIVE, RENDEMENT VOLUMÉTRIQUE 100 %
Struck 17.6 m³
RÉPARTITION DU POIDS, APPROXIMATIVE
Front Axle - Empty 49.0 %
WEIGHT DISTRIBUTIONS - APPROXIMATE
Front Axle - Loaded 34.0 %
Rear Axle - Empty 51.0 %
Rear Axle - Loaded 66.0 %
SUSPENSION
Course du vérin à vide/en charge – Avant 234.0 mm
Course du vérin à vide/en charge – Arrière 149.0 mm
Oscillation de l'essieu arrière 8.9 °
SERVICE REFILL CAPACITIES
Fuel Tank 530.0 l
Circuit de refroidissement 125.0 l
Carter moteur 64.0 l
Differentials and Final Drives 180.0 l
Steering Tank 55.0 l
Circuit de direction (réservoir inclus) 87.0 l
CONTENANCES
Réservoir hydraulique de benne/frein 145.0 l
Circuit de benne/frein 227.0 l
Convertisseur de couple/Système de transmission 64.0 l
Réservoir de DEF 21.0 l
TIRES
Pneu standard 18.00R33 (E4)
ROPS (ROLL-OVER PROTECTIVE STRUCTURE, CADRE DE PROTECTION EN CAS DE RETOURNEMENT)
Normes ROPS Le cadre de protection en cas de retournement (ROPS) proposé par Caterpillar est conforme à la norme ISO 3471:2008.
Normes FOPS Le cadre de protection contre les chutes d'objets (FOPS) est conforme à la norme ISO 3449:2005 Level II.
NIVEAUX SONORES
Normes acoustiques (1) Le port de protections auditives peut s'avérer nécessaire lorsque le conducteur travaille dans une cabine ouverte pendant de longues périodes ou dans un milieu bruyant.
Normes acoustiques (2) Pour une machine standard, le niveau de pression acoustique mesuré conformément aux procédures d'essai stipulées dans la norme ISO 6395:2008 est de 116 dB(A).
Normes acoustiques (3) Le niveau de pression acoustique équivalent est de 79 dB(A) et de 74 dB(A) avec un ensemble d'insonorisation européen en cas d'application de la norme ISO 6396:2008.
STEERING
Normes direction ISO 5010:2007
Diamètre de dégagement pour le braquage 20.3 m
DIRECTION
Angle de braquage 40.5 °
Rayon de braquage, avant 17.6 m
ENCOMBREMENT
Height - Top of ROPS 3857.0 mm
Overall Body Length 8199.0 mm
Inside Body Length 5635.0 mm
Longueur hors tout 8796.0 mm
Wheelbase 3960.0 mm
Rear Axle to Tail 2586.0 mm
Garde au sol 518.0 mm
Hauteur de vidage 506.0 mm
Hauteur de chargement – À vide 3147.0 mm
Profondeur intérieure de la benne – Maximale 1404.0 mm
Overall Height - Body Raised 8255.0 mm
Engine Guard Clearance 335.0 mm
Largeur intérieure de la benne 3627.0 mm
Hauteur à l'avant du toit 4114.0 mm
Garde au sol de l'essieu arrière 548.0 mm
Overall Tire Width 3693.0 mm
DIMENSIONS
Operating Width 4780.0 mm
Centerline Front Tire Width 3110.0 mm
Largeur extérieure de la benne 3931.0 mm
Largeur à l'axe central des pneus jumelés arrière 2536.0 mm
