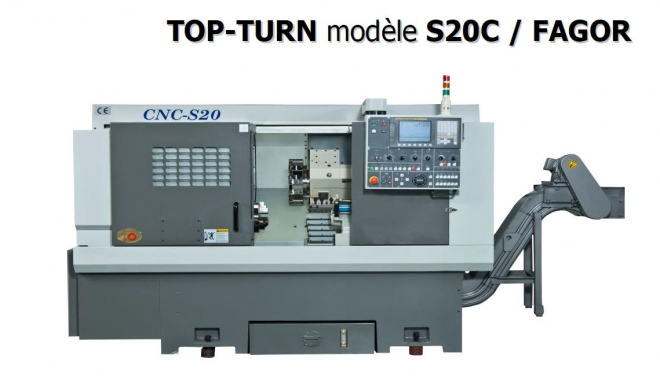

Tour 3 axes cnc

MARQUE : TOP-TURN
TYPE : S20C
MODELE S20C
Passage sur le banc Mm Ø 560
Diamètre maxi usinable Mm Ø 280
Longueur usinable Mm 560
Longueur entrepointes Mm 800
Mandrin Mm Ø 200
BROCHE
Vitesse de broche maxi Tr/mn 4000
Nez de broche A2-6
Moteur de broche kW 11/15 kW
Diamètre intérieur de broche Mm Ø 75
Capacité en barre Mm 52
TOURELLE BARUFFALDI (AXE C)
Nombre de positions 12 stations VDI30
Dimension d?outil extérieur Mm 20
Dimension barre d?alésage Mm Ø 32
AXE X
Course Mm 200
Déplacement rapide m/mn 20 m/mn
Diamètre de vis à billes Ø32 P10
AXE Z
Course Mm 730
Déplacement rapide m/mn 20 m/mn
Diamètre de vis à billes Ø40 P10
SYSTÈME HYDRAULIQUE
Capacité du réservoir Litres 60
Moteur groupe hydraulique kW 1.46 kW
SYSTÈME D?ARROSAGE
Capacité du réservoir Litres 65 L
Moteur pompe d?arrosage kW 1/4HP
CONTREPOINTE
Course de la contrepointe Mm 540
Diamètre du fourreau Mm 75
Course du fourreau Mm 90
Cône morse CM 4
ENCOMBREMENT Mm 2480 x 1480 x 1750
POIDS Kg 4 000
Commande numérique FAGOR 8055i FL
Écran couleur 11??
Conversationnel graphique Couleurs
Moteur de broche à courant alternatif 11/15 kW
Mandrin hydraulique 3 mors diamètre 200, centre ouvert, avec 1 jeu de mors durs, 1 jeu de mors doux
Commande du mandrin par pédale
Système de palpage d?outil Renishaw
Convoyeur de copeaux
Arrosage haute pression 3 bars
2 portes outils tournants axiaux
2 portes outils tournants radiaux
Axe C
Tourelle BARUFFALDI 12 positions VDI30 (sans porte-outils)
Indexation de broche 0.001
Rotation des outils tournants 4000 tr/mn
Dimension outil extérieur 20 mm
Dimension outil intérieur 32 mm
Diamètre de perçage maxi 16 mm
Diamètre de taraudage maxi M12
Frein pour verrouillage de broche
Kit d?outillage
Lubrification automatique
Eclairage
Manuel de maintenance
Manuel de programmation
Carénage intégral avec sécurités de porte
Machine aux normes CE
