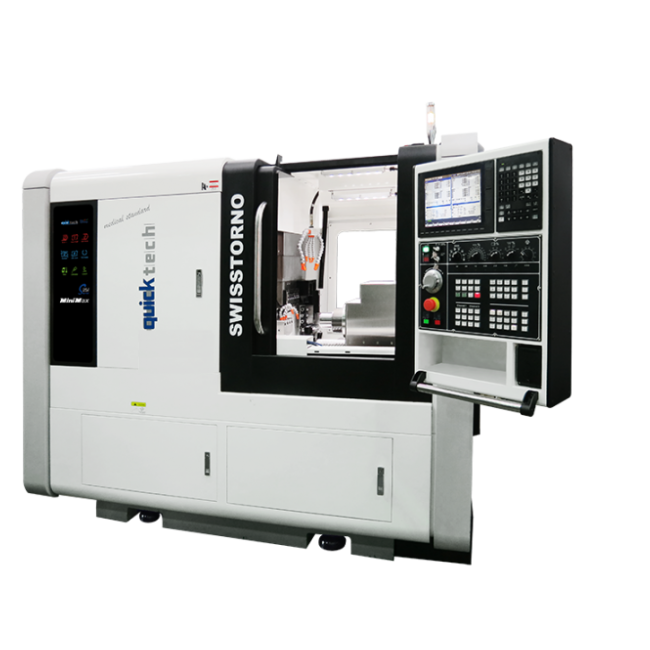

Tour à commande numérique à banc incliné QUICKTECH - MINIMAX S20

loading

Description

QUICKTECH - minimax S20
  • Désignation : minimax S20
  • Référence DMO :
  • Marque : QUICKTECH

Neuf Sur commande
Tour a commande numérique de décolletage multiaxes quicktech pour la réalisation de pièces complexes
  • Cette gamme de machine compacte et rigide est un bon compromis entre rapidité, puissance, précision et durabilité.
  • Elle peut etre pilotée suivant votre choix par une commande numérique FANUC 0iTF ou Mitsubishi M80

Les principales caractéristiques des machines de cette gamme sont:
  • Un banc monobloc en fonte de meehanite
  • Des guidages linéaires avec patins à rouleaux sur les axes pour un déplacement rapide et précis de la tourelle et contrepointe
  • Une broche et contrebroche  rapide  de 8000tr/min et puissante montée sur 4 roulements angulaires de précision
  • Un  passage en broche de 21mm pour la broche principale et 21mm pour la contrebroche
  • Deux axes C a 0,001°
  • Deux mandrin à pinces a serrage hydraulique afin de réduire les temps de changement de pièces et permettant de travailler en série
  • Des déplacement rapides a 30m/min grâce aux vis a billes de précision classe P3
  • Un dégagement des copeaux étudié de par la structure de la machine

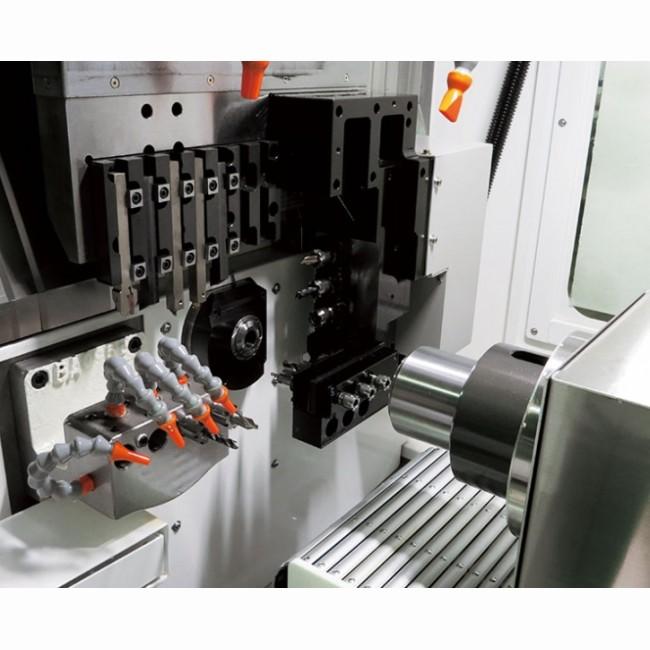

  • Un chariot automatique d'outils avec 10 postes pour la broche prinpale et 7 pour la contrebroche
  • Un package Commande Numérique, Variateurs, moteurs d'axes et moteur de broche de la même marque pour une meilleure compatibilité des organes

i42
  • Nombre d'outils inter / exter tourelle secondaire3 / 4
  • Précision de positionnement (mm)0,005
  • Incrément axe C (°)0,001

MOTORISATION (.)
  • Broche principale (Kw)11
  • Contre broche (Kw)3,7axes X1 / Y1 / Z1 (Kw)1.0 / 1.5 / 1.5axes X2 / Y2 / Z2 (Kw)--- / --- / 1.0
  • Entrainement outils motorisés (Kw)1.5

TOURELLE (.)
  • Nombre d'outils inter / exter tourelle principale (m/min)6 / 5
  • Avances rapides (m/min)30
  • Carré d'outils (mm)20
  • Nombre de postes motorisés (W)12
  • Axe B (°)360

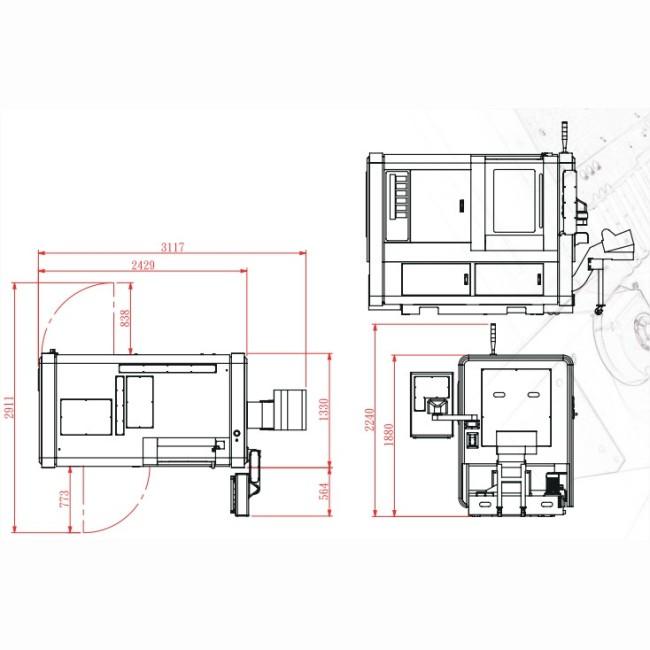

  • Dimensions (mm)3500 x 1900 x 1950
  • Poids (kg)5300
  • Vitesses de rotations des outils (tr.min)4000
  • Capacité de percage maxi (mm)12
  • Capacité de taraudage maxiM10 x P1,5
  • DIMENSIONS (.)3500 x 1900 x 1950
  • Diametre usinable (mm)100
  • BROCHE PRINCIPALE (.)11
  • Passage en barre (mm)42 (65)
  • Longueur usinable (mm)300
  • Type de mandrin (mm)à pinces
  • Nez de broche (°)A2-5'' (A2-6'')
  • Alesage de broche (mm)43 (66)
  • Vitesse de rotation (tr/min)4000 (6000)

CONTRE BROCHE (.)
  • Commande numérique
  • Mitsubishi M80 ou Fanuc 0iTF

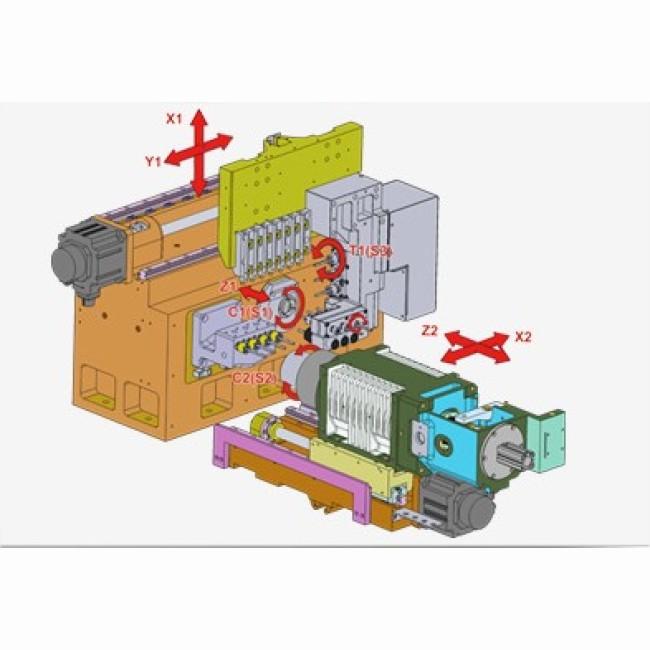

COURSES (.)
  • X1 / Y1 / Z1 (mm)150 / 415 / 300
  • X2 / Y2 / Z2 (mm)--- / --- / 390
Télécharger la fiche technique
