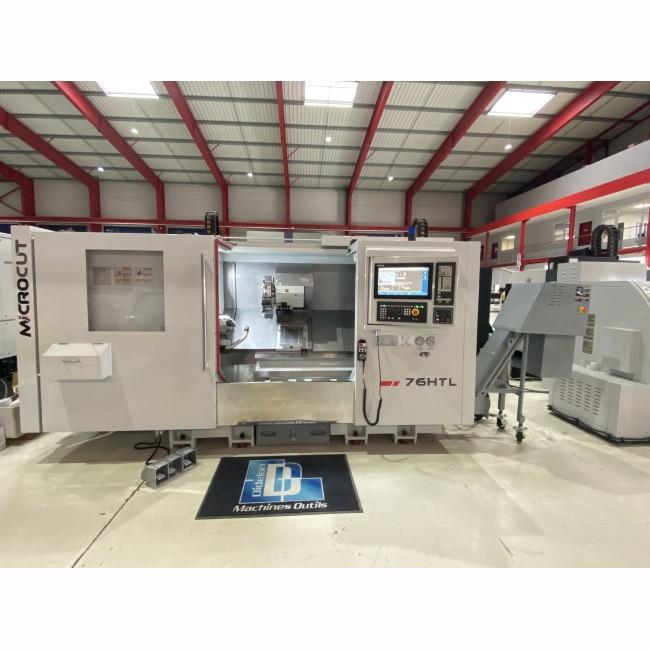

Tour CNC horizontal à banc incliné MICROCUT - HT/HTL - Diamètre maxi usinable 580mm - Longueur maxi usinable 1250mm

loading

Description

MICROCUT - HT/HTL
  • Désignation : HT/HTL
  • Référence DMO :
  • Marque : MICROCUT

Neuf
Sur commande
52HT/HTL - 76HT/HTL - 92HT/HTL
CAPACITÉ :
  • Diamètre au-dessus du banc (mm) : 600
  • Diamètre au-dessus de la coulisse transversale (mm) : 450
  • Diamètre maxi usinable (mm) : 580
  • Longueur maxi usinable (mm) : 750 / 1250

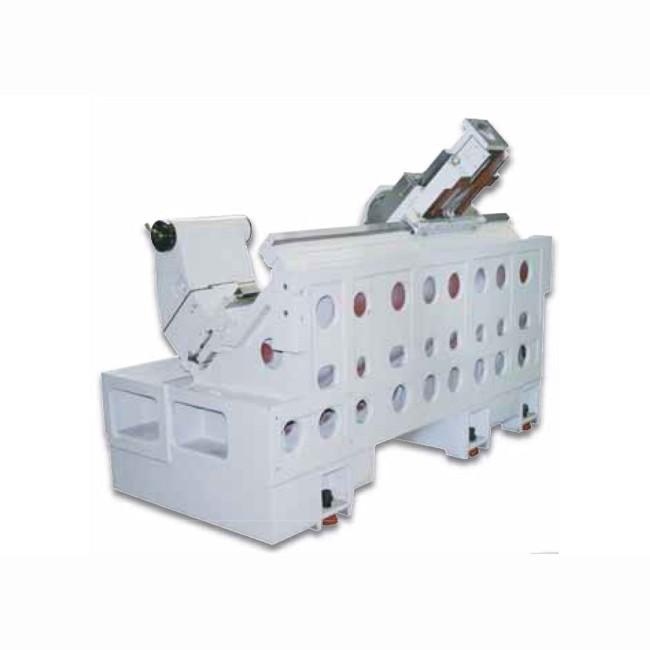

  • Inclinaison du banc (°) : 45
  • Diamètre de barre maxi (mm) : 51 / 76 / 92

COURSES :
  • Course X (mm) : 305
  • Course Z (mm) : 750 / 1250

BROCHE :
  • Vitesse de rotation (tr/min) : 4500 / 3000 / 2500
  • Nez de broche : A2-6 / A2-8 / A2-8
  • Alésage de broche (mm) : 66 / 92 / 105
  • Nombre de gamme : 2
  • Diamètre du mandrin hydraulique (mm) : 200 / 250 / 305
  • Puissance du moteur de broche opt FAGOR (Kw) : 12 / 18.5 / 17 / 25 / 22 / 33

TOURELLE :
  • Type de tourelle : hydraulique
  • Nombre de stations d'outils : 8 / 12
  • Section des portes-outils (mm) : 25 / 32
  • Diamètre des barres d'alésages (mm) : 40 / 50
  • Temps d'indexation (s) : 0.55
  • Attachement pour tourelle motorisée (option) : VDI40
  • Puissance des outils motorisés (option) (Kw) : 3.7
  • Vitesse de rotation des outils motorisés (option) (tr/min) : 4000

AXES :
  • Avance rapide axe X / Y (option) / Z (m/min) : 24 / 24 / 24
  • Avance de travail axe X / Z (m/min) : 3

LUBRIFICATION :
  • Puissance moteur pompe d'arrosage (Watt) : 620

PRÉCISION :
  • Précision de positionnement (mm) : +-0.01 / 300
  • Répétabilité (mm) : +-0.01

CONTREPOINTE :
  • Type de déplacement : programmable
  • Cône morse : CM5
  • Diamètre du fourreau (mm) : 90
  • Course du fourreau (mm) : 120

ENCOMBREMENT (EP 1500mm) :
  • Poids (Kg) : 5700HT / 7200HTL
  • Encombrement au sol (mm) : 3175 x 4050
  • Hauteur (mm) : 1811
  • Puissance du moteur de broche opt FANUC (Kw) : 11 / 15 / 18.5 / 22
  • Puissance du moteur de broche opt SIEMENS (Kw) : 17 / 22 / 30 / 37 / 28 / 34
  • Débit (L/min) : 58
Télécharger la fiche technique
