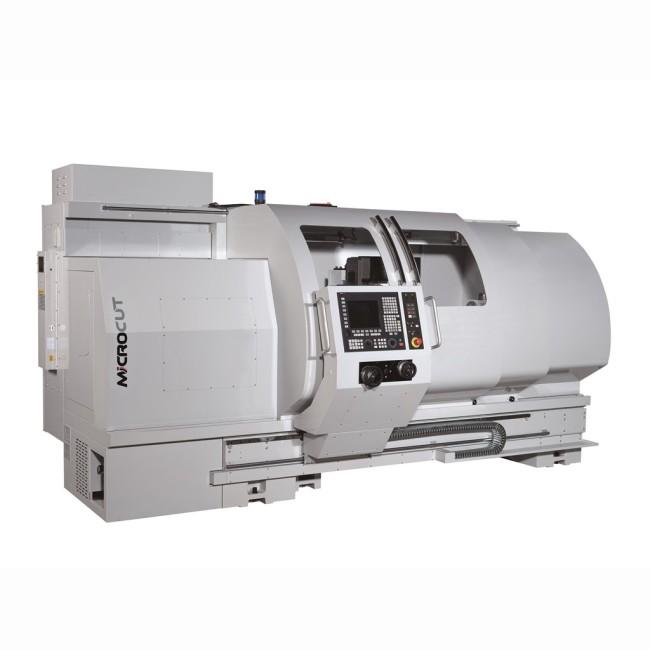

Tour à commande numérique à banc plat MICROCUT - BNC 22 - Capacités jusqu'à 4000 mm et puissance jusqu'à 15.5 kW

loading

Description

MICROCUT - BNC 22
  • Désignation : BNC 22
  • Référence DMO :
  • Marque : MICROCUT

Neuf - Sur commande
BNC-2240, BNC-2260, BNC-2280, BNC-22120, BNC-22160
CAPACITÉS
CaractéristiquesValeurs
Passage dans le rompu (mm)790
Passage au-dessus du banc (mm)550
Passage au-dessus de la coulisse (mm)310
Longueur maxi. des pièces (mm)1000, 1500, 2000, 3000, 4000
Passage de broche avec mandrin hydraulique (mm)69
Passage de broche avec mandrin manuel (mm)82
Poids maximum des pièces (Kgs)2000

COURSES
AxeValeurs (mm)
Axe X345
Axe Y+/- 40
Axe Z1150, 1650, 2150, 3150, 4150

BROCHE
CaractéristiquesValeurs
Vitesse de broche (Trs/min)80-3500
Diamètre du mandrin (mm)250 / 315
Nez de broche (mm)A1-8
Diamètre de broche (mm)82

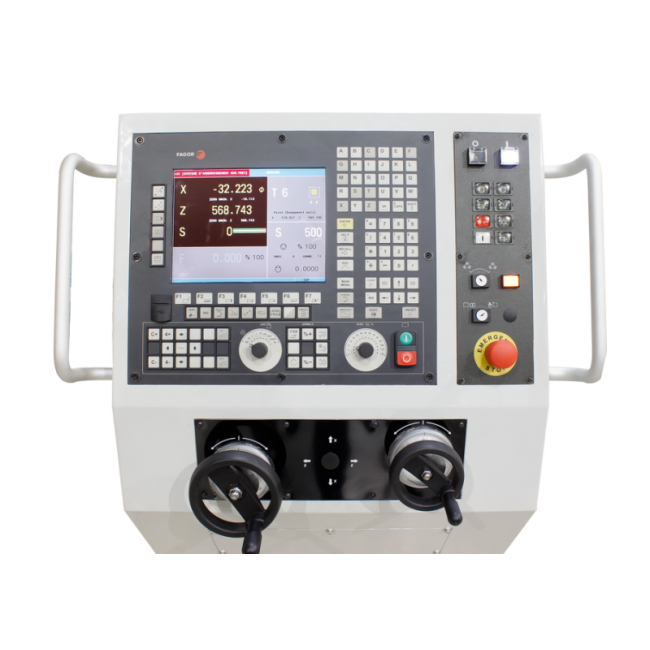

Puissance moteur Fagor (Kw)11 / 15.5
Puissance moteur Fanuc (Kw)11 / 15
Puissance moteur Siemens (Kw)12 / 15
TransmissionCourroie

TOURELLE PORTE-OUTILS (STD)
  • Type de tourelle : QCT-66

VITESSES D'AVANCE
Type d'avanceValeurs (m/min)
Avance manuelle3
Avance rapide axe X15
Avance rapide axe Y10
Avance rapide axe Z15

GUIDAGE
  • Type de guidage axe X : Guidage à queue d'aronde
  • Distance axe X (mm) : 215
  • Type de guidage axe Y : Guidage prismatique
  • Distance axe Y (mm) : 220
  • Type de guidage axe Z : Guidage prismatique
  • Distance axe Z (mm) : 405

POSITIONNEMENT
  • Précision de positionnement (mm) : +/- 0,005
  • Répétabilité (mm) : +/- 0,005

ALIMENTATION MOTEUR
  • Puissance axe X (Nm) : 11
  • Puissance axe Y (Nm) : 3
  • Puissance axe Z (Nm) : 18

TRANSMISSION AXES
  • Diamètre de vis à bille axe X (mm) : 32
  • Transmission axe X : Courroie
  • Diamètre de vis à bille axe Y (mm) : 32
  • Transmission axe Y : Courroie
  • Diamètre de vis à bille axe Z (mm) : 32
  • Transmission axe Z : Direct

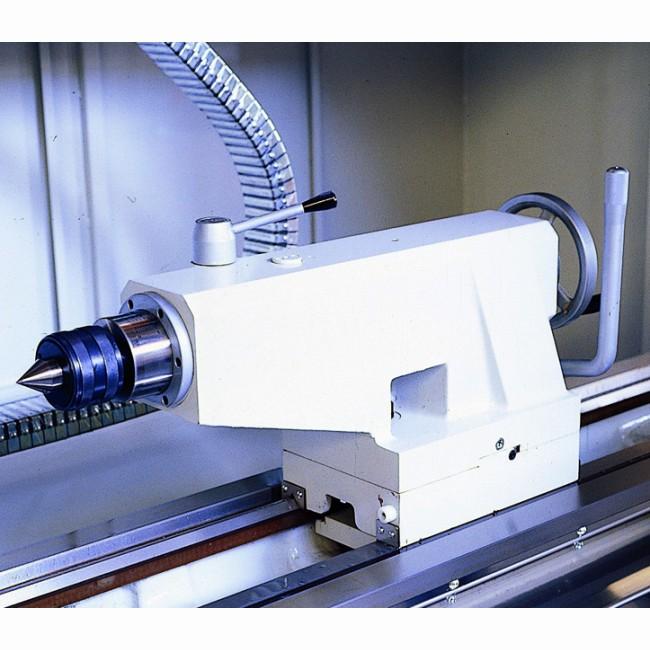

CONTREPOINTE
  • Mouvement : Manuel
  • Mouvement du fourreau : Manuel
  • Passage du fourreau (mm) : 150
  • Diamètre du fourreau (mm) : 80
  • Cône morse du fourreau (Cm) : 5

REFROIDISSEMENT / LUBRIFICATION
  • Moteur de pompe (W) : 450(50Hz) / 560(60Hz)
  • Débit de pompe maximum (L/min) : 58(50Hz) / 66(60Hz)
  • Pression de pompe maximum (Kg/cm²) : 10
  • Poids (Kgs) : 3900 - 7500

DIMENSIONS
  • Longueur sans convoyeur (mm) : 3190 - 6190
  • Longueur avec convoyeur (mm) : 4337 - 7337
  • Largeur (mm) : 2245
  • Hauteur (mm) : 2050

CONSOMMATION TOTALE DE PUISSANCE
  • Fagor (KVA) : 35
  • Fanuc (KVA) : 35
  • Siemens (KVA) : 20

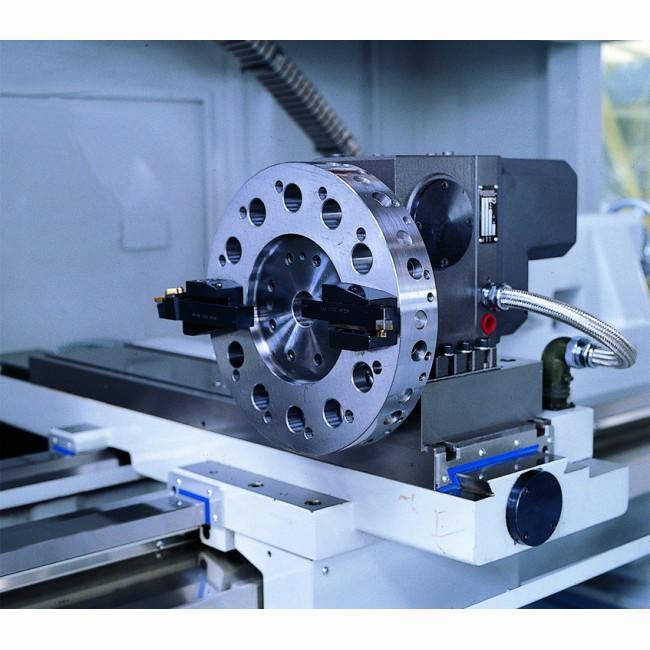

TOURELLE PORTE-OUTILS (OPT.)
  • Taille des carrés des porte-outils (mm) : 20x20 (VDI30) / 25x25 (VDI40)
  • Temps de positionnement (Baruffaldi) (sec.) : 0.34-0.52
  • Taille du disque de tourelle (mm) : 322
  • Vitesse de rotation outil-tournant (trs/min) : 4000
Télécharger la fiche technique
