Tour de précision universel MD 360-1.000 DIGI - visualisation numérique 3 axes - 1.000 mm entre pointes

loading

Description

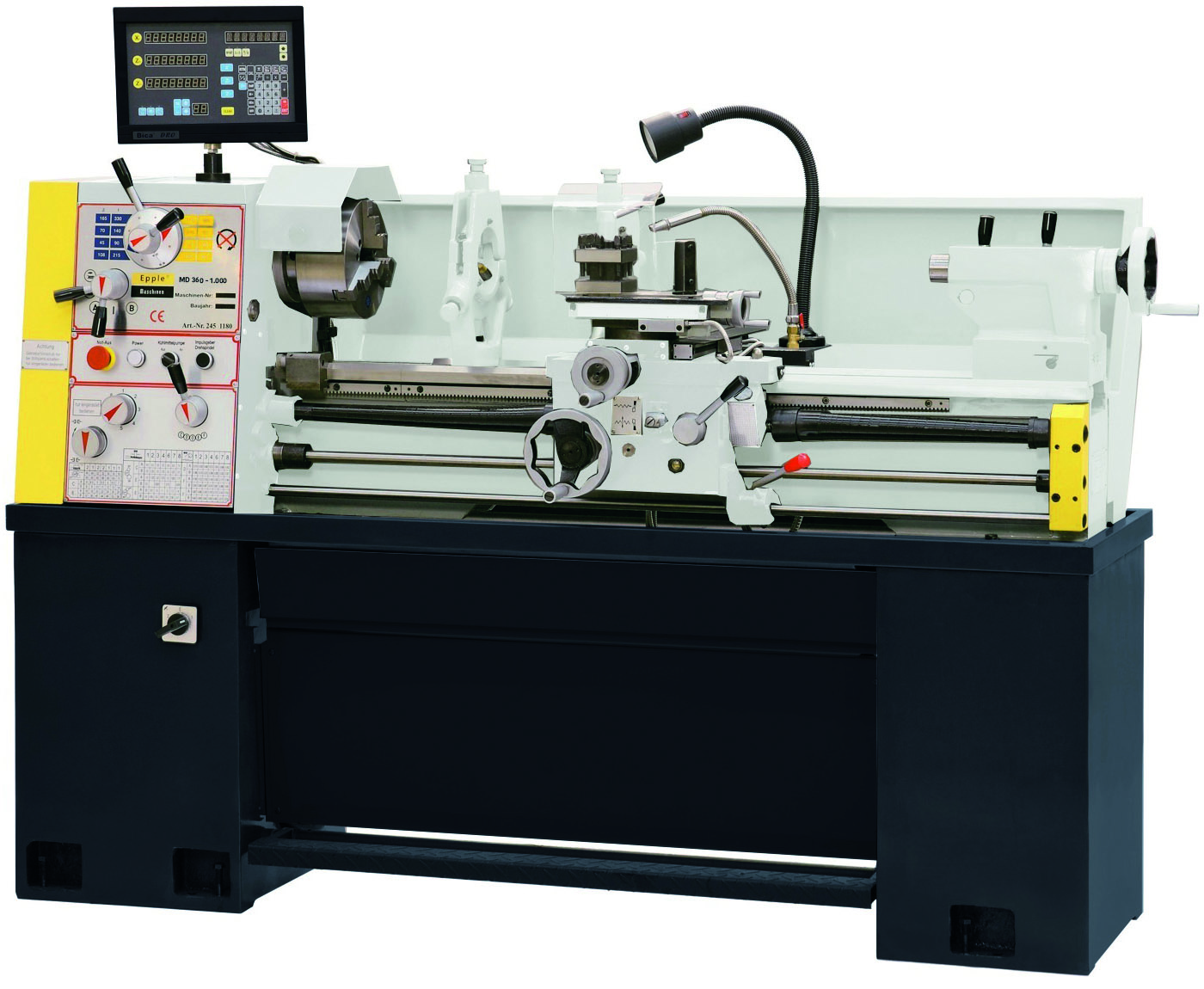

Tour de précision universel MD 360-1.000 DIGI
Tour de précision de haute qualité convenant à la production, à l’artisanat ainsi qu’à des fins éducatives. Le tour MD 360-1.000 DIGI comprend une visualisation numérique à 3 axes. Machine robuste et résistante, avec transmission par engrenage fonctionnant par immersion dans l’huile. Banc prismatique trempé par induction et rectifié avec précision.
Caractéristiques principales :
  • Glissières trempées et rectifiées avec grande précision
  • Nez de broche camlock D 1-5"
  • Banc nervuré en fonte pour une rigidité extrême
  • Machine robuste en fonte, banc nervuré
  • Broche principale lubrifiée par bain d’huile et montée sur roulements coniques très précis
  • Fonctionnement par engrenage trempé et rectifié
  • Changement de vitesse simplifié
  • Précision de concentricité du nez de broche < 0.015 mm
  • Transmission par jeu de pignons lubrifiés par bain d’huile
  • Alésage de la broche : 38 mm
  • Roulements coniques ajustables
  • Glissières munies de lardons en V ajustables
  • Embrayage à glissement réglable sur la vis mère
  • Patins en néoprène pour protéger les lardons en V
  • Inversion droite/gauche du sens de rotation de la broche
  • Bouton d’arrêt d’urgence et protection basse tension du moteur électrique
  • Ressort spirale de protection de vis mère assurant une longue durée de vie ainsi qu’une haute précision pour de nombreuses années
  • Carter de protection de tourelle
  • Lampe de travail
  • Frein de broche mécanique au pied
  • Certificat de contrôle
  • Fabriqué conformément à la norme "DIN 8606"

Accessoires standards :
  • Socle de la machine
  • Visualisation numérique
  • Système d'arrosage
  • Lampe de travail
  • Carter de protection de tourelle
  • Jeu de pignons de rechange
  • Banc rompu amovible
  • Frein de broche mécanique au pied
  • Carter de protection du mandrin avec interrupteur
  • Mandrin 3 mors 200 mm, serrage central
  • Mandrin 4 mors 200 mm, mors indépendants individuellement
  • Faux plateau 300 mm
  • Lunette fixe
  • Lunette à suivre
  • Tableau indicateur de filetage
  • Pointes fixes CM 3, cône morse CM 3, douille de réduction CM 5 - CM 3
  • Carter de protection arrière
  • Tourelle porte-outils 4 positions

Données techniques :
  • Distance entre pointes : 1.000 mm
  • Hauteur de pointes : 180 mm
  • Diamètre usinable au-dessus du banc : 280 mm
  • Alésage de la broche : 38 mm
  • Cône morse de broche : CM 5
  • Cône morse de poupée mobile : CM 4
  • Plage de vitesse : 16
  • Vitesse : 45 - 1.800 tr/min
  • Avance longitudinale : 0,043 - 0,653 mm/rév
  • Avance transversale : 0,015 - 0,211 mm/rév
  • Filetage métrique : 0,4 - 7 mm/rév
  • Filetage en pouce : 4 - 70 fils/1"
  • Filetage diamétral : 8 - 144 D.P.
  • Filetage au module : 0,25 - 3,5 mm
  • Course du chariot transversale : 95 mm
  • Course du chariot longitudinale : 180 mm
  • Mandrin 3 mors concentriques : 200 mm
  • Mandrin 4 mors : 200 mm
  • Faux plateau : 250 mm
  • Puissance moteur : 400 V / 1,5 kW / 2,4 kW
  • Dimensions avec socle : 750 x 1.920 x 1.800 mm
  • Poids machine : 820 kg
Télécharger la fiche technique
