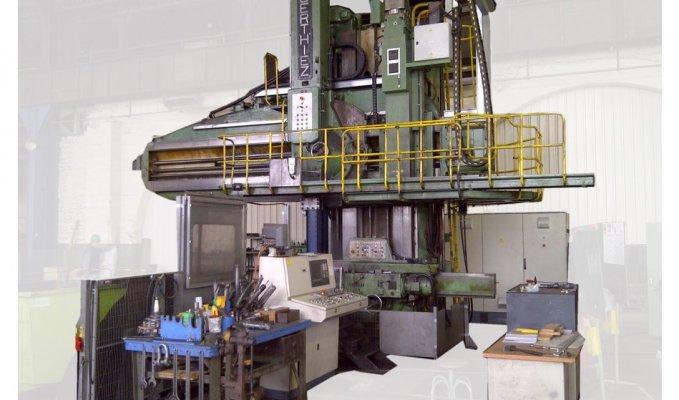

Tour vertical cn 3 axes berthiez à plateau déplaçable occasion

2 coulants verticaux et un coulant latéral (2 coulants de tournage et 1 coulant numérisé avec broche de fraisage)
CN SIEMENS 840D Powerline pilotant 2 axes dont C du plateau
Diamètre du plateau 4100 mm
Passage maxi admissible 8500 mm (9300 déjà atteint)
Diamètre maxi à tourner jusqu’au centre 5300 mm
Hauteur usinable sous le bras à partir du plateau 2700 mm
Charge maxi du plateau 100 T (système hydrostatique)
Course du coulant vertical de tournage (Z) 1600 mm
Course horizontale du coulant latéral (W) 1250 mm
Course X = 3350 mm et course U = 1900 mm
Course verticale de la traverse : 2400 mm
Course du plateau (déplacement) : 2780 mm
Moteur d’entrainement du plateau 100 CV
Avances indépendantes des chariots 0,16 à 16 mm/tr
Vitesses de déplacement bras 240 mm/min et siège 250 mm/min
Inclinaison des coulants sur bras de part et d’autre de la verticale 45° + 30°
