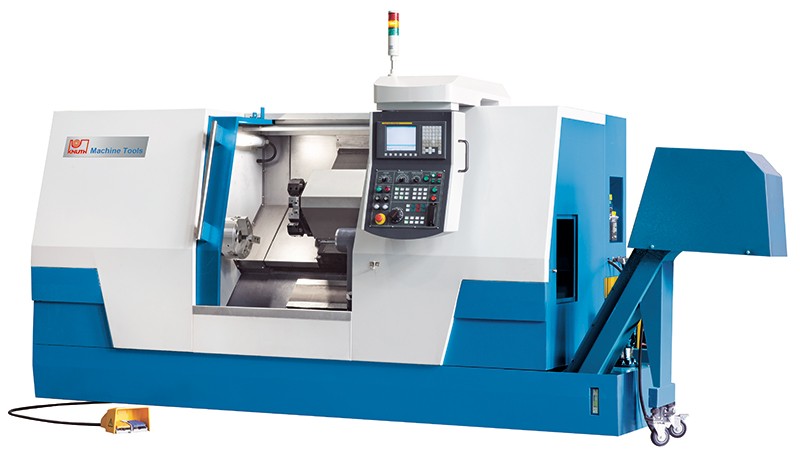

Tours cnc horizontaux ecoturn 600/500

Tour CNC à banc incliné
Tours CNC lourds pour l'usinage de pièces importantes
la construction massive à banc incliné et la broche conçue pour une stabilité élevée ont fait l'objet d'une analyse par éléments finis et ont été optimisées dès la construction
les guidages carrés trempés particulièrement larges dotés de contre guidages revêtus de matière plastique garantissent un fonctionnement souple et une précision durable - même pour les travaux d'usinage difficiles tels que les dégrossissages ou les coupes avec interruptions
5 groupes de roulements de broche de précision assurent une rotation optimale même pour les charges axiales et radiales élevées
changeur d'outils révolver 8 positions hydraulique
bonne évacuation des copeaux et convoyeur de copeaux de série pour un usinage efficace et économique
contre poupée hydraulique et mandrin hydraulique de série - pouvant être commandés par interrupteur de pied
installation de refroidissement performante avec buses de refroidissement située sur chaque logement d'outil
Fanuc 0i-Mate TD avec Manual Guide 0i garantit fiabilité et extrême disponibilité
les vis à billes haut de gamme et les puissants servo moteurs d'axe assurent une très bonne précision de positionnement et de très bons intervallespour une dynamique d'axe élevée
Zone de travail
longueur de pièce
hauteur de pointe
diamètre usinable sur banc
diamètre usinable sur chariot
500 mm
300 mm
500 mm
450 mm
Course
course axe X
course axe Z
295 mm
600 mm
broche principale
plage de vitesses
nez de broche
passage de broche
Stangenkapazität (inkl. Futter)
30 - 3.000 1/min
A2-6
65 mm
51 mm
Rapides
rapides axe X
rapides axe Z
12.000 mm/min
16.000 mm/min
porte outils
nombre d'outils
dimensions queue d'outils
diam. barreau d'alésage
8 Pièce
25x25 mm
40 mm
contre poupée
cône fourreau
diamètre du fourreau
course du fourreau
CM 5
100 mm
100 mm
précisions
précision de placement axe X
précision de placement axe Z
répétabilité axe X
répétabilité axe Z
0,012 mm
0,014 mm
0,006 mm
0,007 mm
puissance d'entraînement
puissance moteur principal
entraînement principal, charge constante
18,5 kW
15 kW
dimensions et poids
Dimensions (longueur x largeur x hauteur)
poids
4.250x1.880x1.950 mm
4.000 kg
