Description
Points forts :
• Affichage de couple et des angles
• Haute précision
• Certificat d'étalonnage inclus
Mesure manuelle du couple et de l´angle
Pour réaliser une mesure de couple précise et répétitive, il est souvent nécessaire d'utiliser un banc de torsion. Le bâti de torsion Twist permet d´effectuer des mesures de couple et d´angle de 1 à 60 Nm. Ses deux manivelles permettent d´ajuster l´écart entre les deux plateaux et d´effectuer la rotation.

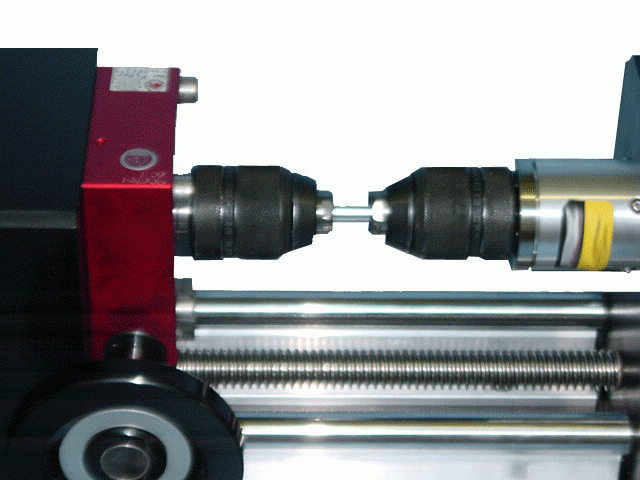

Le torsiomètre permet les essais en torsion d'échantillons divers tels que ressorts, pièces métalliques ou plastiques. Il est constitué d'un bâti horizontal, rigide, construit à partir de deux rails assurant un guidage de précision. Sur le bâti sont montées deux têtes de travail supportant des plateaux circulaires verticaux.

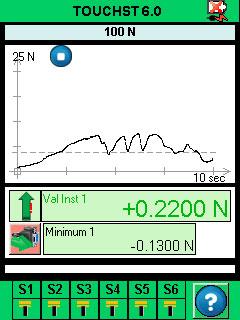

Affichage couple et angle du Centor Dual
Un suivi détaillé des mesures avec le Centor Touch Dual
Grâce à sa capacité à lire deux capteurs en simultané et avec une vitesse d'acquisition de 1000 Hertz, le Centor Touch Dual est la console d'essais du bâti TWIST. Sa puissance de calcul lui permet d'enregistrer simultanément les valeurs venant de 2 capteurs différents, de surveiller les seuils et d'effectuer un calcul sur chaque voie. Il trace sur son écran une courbe Couple/Angle.
Les réglages et la navigation se font au moyen de l'écran tactile pour une meilleure ergonomie et une facilité de paramétrage.
Le Centor Touch Dual intègre des calculs automatiques préconfigurés comme :
• Le pic
• Le couple à un angle donné
• Le couple de déclenchement
• L´angle au déclenchement
Le bâti de torsion manuel Twist est le système le plus simple et le plus complet pour aborder les essais de torsion les plus divers en atelier ou en laboratoire.

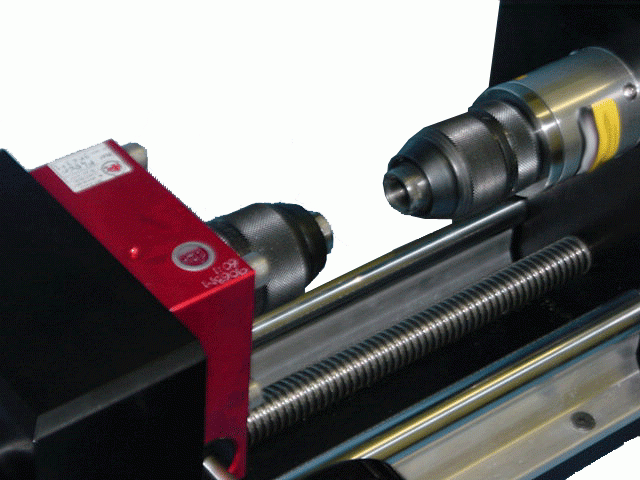

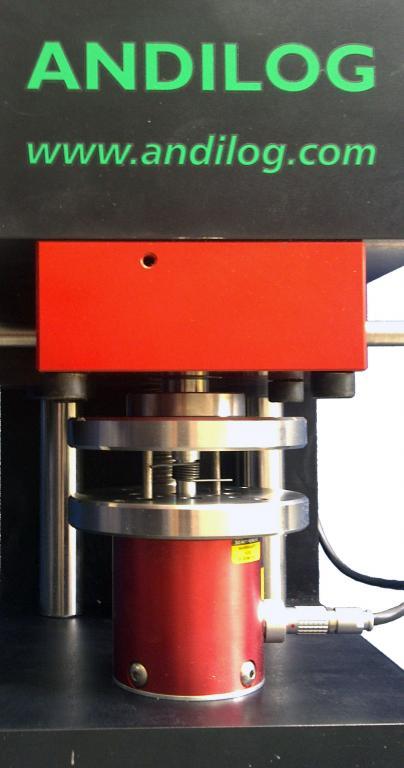

Capteur de couple et d´angle Twist
Les capteurs :
Le bâti Twist est équipé d´un capteur de couple et d´un capteur d'angle de grande précision. Ceux-ci sont parfaitement alignés pour garantir des mesures de qualité dans l'axe de l'échantillon.
Le capteur de couple :
• Disponible en différentes capacités jusque 60 Nm.
• Les capteurs SPIP d´Andilog sont interchangeables et automatiquement reconnus par l´afficheur Centor Touch Dual.
• Possibilité d´utiliser plusieurs capteurs de couple pour couvrir l'ensemble de vos plages de mesure.
• Précision des capteurs de couple : 0.5% de la pleine échelle.
• Recommandation : utilisation entre 10% et 90% de leur capacité.
Le capteur d'angle :
• Résolution de 0,1°.
• Type : incrémental.
• Positionné parfaitement dans l'axe de rotation de l'échantillon pour garantir une mesure précise de l'angle.
• Affichage de couple et des angles
• Haute précision
• Certificat d'étalonnage inclus
Mesure manuelle du couple et de l´angle
Pour réaliser une mesure de couple précise et répétitive, il est souvent nécessaire d'utiliser un banc de torsion. Le bâti de torsion Twist permet d´effectuer des mesures de couple et d´angle de 1 à 60 Nm. Ses deux manivelles permettent d´ajuster l´écart entre les deux plateaux et d´effectuer la rotation.
Le torsiomètre permet les essais en torsion d'échantillons divers tels que ressorts, pièces métalliques ou plastiques. Il est constitué d'un bâti horizontal, rigide, construit à partir de deux rails assurant un guidage de précision. Sur le bâti sont montées deux têtes de travail supportant des plateaux circulaires verticaux.
Affichage couple et angle du Centor Dual
Un suivi détaillé des mesures avec le Centor Touch Dual
Grâce à sa capacité à lire deux capteurs en simultané et avec une vitesse d'acquisition de 1000 Hertz, le Centor Touch Dual est la console d'essais du bâti TWIST. Sa puissance de calcul lui permet d'enregistrer simultanément les valeurs venant de 2 capteurs différents, de surveiller les seuils et d'effectuer un calcul sur chaque voie. Il trace sur son écran une courbe Couple/Angle.
Les réglages et la navigation se font au moyen de l'écran tactile pour une meilleure ergonomie et une facilité de paramétrage.
Le Centor Touch Dual intègre des calculs automatiques préconfigurés comme :
• Le pic
• Le couple à un angle donné
• Le couple de déclenchement
• L´angle au déclenchement
Le bâti de torsion manuel Twist est le système le plus simple et le plus complet pour aborder les essais de torsion les plus divers en atelier ou en laboratoire.
Capteur de couple et d´angle Twist
Les capteurs :
Le bâti Twist est équipé d´un capteur de couple et d´un capteur d'angle de grande précision. Ceux-ci sont parfaitement alignés pour garantir des mesures de qualité dans l'axe de l'échantillon.
Le capteur de couple :
• Disponible en différentes capacités jusque 60 Nm.
• Les capteurs SPIP d´Andilog sont interchangeables et automatiquement reconnus par l´afficheur Centor Touch Dual.
• Possibilité d´utiliser plusieurs capteurs de couple pour couvrir l'ensemble de vos plages de mesure.
• Précision des capteurs de couple : 0.5% de la pleine échelle.
• Recommandation : utilisation entre 10% et 90% de leur capacité.
Le capteur d'angle :
• Résolution de 0,1°.
• Type : incrémental.
• Positionné parfaitement dans l'axe de rotation de l'échantillon pour garantir une mesure précise de l'angle.
