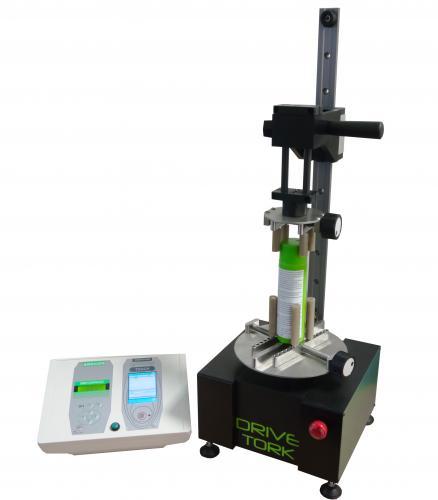

Drivetork - banc de torsion vertical pour mesure de vissage - andilog

Points forts:

Conçu pour les mesures de couple de vissage
Vitesse constante et ajustable
Pilotage par ordinateur

Conçu pour le contrôle du couple de vissage

Pour réaliser une mesure de couple précise et répétitive, il est souvent nécessaire d'utiliser un banc de torsion disposant d'une vitesse constante programmable. Le torsiomètre motorisé vertical Drivetork permet de réaliser ses mesures en s'affranchissant de l'influence de l'opérateur grâce à une rotation régulée à vitesse constante.

Le torsiomètre Drivetork permet de tester tout type d'échantillons mais il est plus particulièrement adapté aux essais de vissage : bouchons, flacons, bouteilles, vis, écrous... En effet, sa tête de mesure dispose d'un axe de translation permettant un monter et descendre librement pendant les mesures de vissages.
Conception robuste orientée production
La gamme Drivetork en quelques chiffres

Torsiomètre motorisé vertical pour des mesures allant jusqu'à 12Nm en sens horaire et anti-horaire

Pilotage semi-automatique par console ou automatique par ordinateur

Plage de vitesse de 1 à 10 tours par minute (autres vitesses possibles sur demande)

Gamme d'accessoires disponible spécifique pour les essais de dévissage des bouchons

Format compact et conception adaptée à la production alimentaire ou pharmaceutique


Prise en main instantanée
Une chaîne de mesure précise

Le Drivetork est équipé deux capteurs de grande précision : un capteur de couple et un capteur d'angle. Ces deux capteurs sont parfaitement alignés pour garantir la qualité des mesures dans l'axe de l'échantillon.

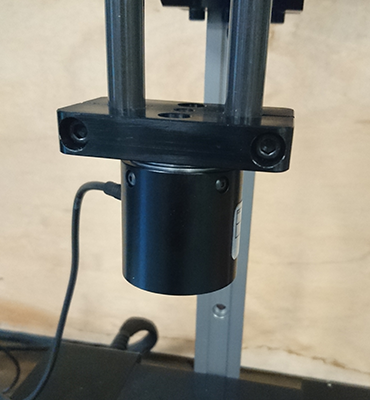

Le capteur de couple : c'est l'élément sensible du Drivetork. Ce capteur est disponible en différentes capacités selon la plage de mesure sur laquelle il est utilisé. Le Drivetork peut effectuer des mesures de couple de quelques mNm jusqu'à 12Nm. Ces capteurs sont interchangeables et automatiquement reconnus par le Drivetork. Il est ainsi possible de disposer de plusieurs capteurs de couple pour pouvoir couvrir l'ensemble des plages de mesure. La précision des capteurs de couple est de 0.5% de la pleine échelle. Il est recommandé de les utiliser entre 10% et 90% de leur capacité.

Le capteur d'angle : il est de type incrémental et dispose d'une résolution de 0.1°. Ajusté directement sur l'axe de rotation, il est parfaitement aligné avec l'échantillon pour garantir une mesure précise de l'angle.
Souplesse d'utilisation
Logiciel de pilotage et d'acquisition Califort

Simple et intuitif, un simple appui sur la flèche verte et vous mesurez. Il n'y a pas plus simple pour commencer. L'opérateur dispose uniquement des informations importantes pour sa mesure et n'accède qu'aux configurations prédéfinies, tout est automatique. L'interface de Califort a été complètement revue pour offrir une expérience utilisateur ergonomique et facilitée. La formation à l'utilisation de l'équipement est ainsi minimisée.

Vous pouvez aussi compter sur Califort pour garantir l'intégrité de vos résultats grâce par exemple à l'accès aux modifications protégé par mot de passe ou la sauvegarde automatique de toutes les mesures.

Le logiciel Califort intègre des outils simples pour définir des procédures de test. La programmation se fait de façon séquentielle et intuitive. La définition des essais est guidée séquence par séquence et il n'est pas nécessaire de connaitre un langage de programmation pour l'utiliser. En suivant pas à pas les différentes étapes de définition de vos essais, vous vous laissez guider dans le choix de votre environnement de travail et de mesure.

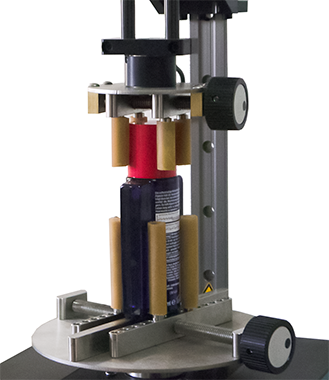

Le contrôle du serrage des bouchons

Caractéristiques techniques :

Précision couple : 0.5% Pleine Echelle
Vitesse d'acquisition : 1 000 Hz
Résolution angle : 0.1°
Vitesse de rotation de 1 à 10 tours par minute
Sens de mesure : vissage et dévissage
Hauteur des échantillons de 0 à 350 mm
Course de vissage maximum 75 mm


Contenu :

Drivetork CC
Un capteur de couple
Cordon d'alimentation secteur
Certificat d'étalonnage rattaché COFRAC couple
Logiciel Califort
Câbles de connexion à l'ordinateur
Notice d'utilisation
