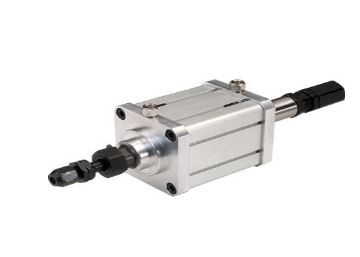

Unité modulaire pneumatique à intégration: s7up/s13up/s14up/s16up

loading

Description

UNITÉ MODULAIRE PNEUMATIQUE À INTÉGRATION: S7UP/S13UP/S14UP/S16UP
  • Force de frappe allant de 0 à 10 tonnes
  • A intégration sur lignes de production
  • Avec ou sans la détection du piston et paire d'équerre de fixation
  • Vérins de frappe pneumatiques à intégration à faible encombrement pour marquer sur tous types d'application, sur tous types de métaux même les plus durs

Descriptif:
  • Compacts et légères: intégration facile sur vos lignes de production
  • Puissance de frappe réglable: en comprimant un ressort de frappe
  • Sa structure et sa conception permettent une cadence de marquage élevée avec une maintenance réduite
  • Les unités S22, S23 et S24 sont équipées de vérins dans un corps amagnétique de façon à permettre la détection du piston.
  • Existent en version mécanique type S4UM (0-600 Kg), S5UM (0-3.5 tonnes), S6UM (0- 7.5 tonnes), S15UM (0-10 tonnes)

Les petits plus:
  • Livrée avec différents ressorts de frappe de différents Ø de spires pour obtenir une profondeur de frappe optimale

En option: paires d'équerre de fixation

Fiche technique
  • Encombrement 293x75mm (S7UP/S22), 424x115mm (S13UP/S23), 681x140mm (S14UP/S24) et 870x200mm (S16UP)
  • Poids 2.8 Kg (S7UP/S22), 9.3 Kg (S13UP/S23), 22.6 Kg( S14UP/S24) et 55 Kg (S16UP)
  • Dimensions queue de fixation de l'outillage Ø 8x30mm (S7UP/S22), Ø10x40mm (S13UP/S23), Ø16x50mm (S14UP/S24) et Ø30x80mm (S16UP)
  • Course utile de la crémaillère 32mm ou 80mm (S7UP/S22), 49mm ou 85mm (S13UP/S23), 78mm (S14UP/S24) et 43mm (S16UP)
  • Course du porte- outil 8mm (S7UP/S22), 16mm (S13UP/S23) et 22mm (S14UP/S24/S16UP)
  • Pression de travail 4 bars (S7UP/S22), 5 bars (S13UP/S23), 6 bars (S14UP/S24) et 8 bars (S16UP)
