VA 550 - Capteur transmetteur de débit pour applications industrielles exigeantes - Compatible DN 500 et zones ATEX

Capteur transmetteur de débit pour applications industrielles exigeantes

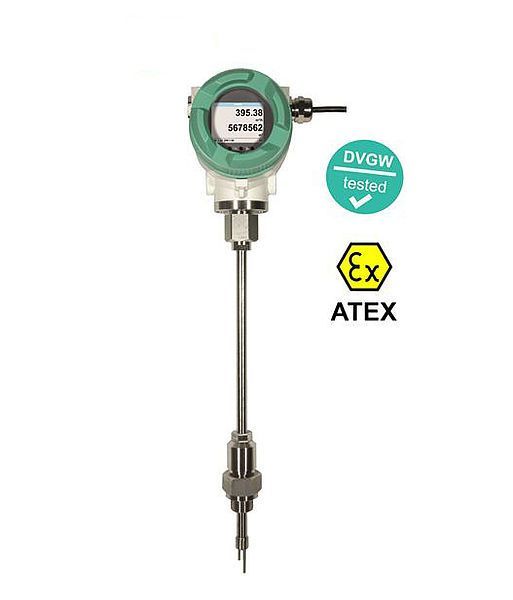

La sonde à insertion VA 550 est idéale pour l'installation sur des réseaux d'air comprimé ou de gaz déjà en place. Elle est compatible avec des cannes allant de 3/4" à DN 500. Le capteur transmetteur VA 550 mesure le débit volumique, la vitesse et la consommation (totalisation) des gaz. Il convient aux milieux agressifs et s'adapte sur les appareils de mesure fixes ou portables.

Caractéristiques mécaniques :

• Boîtier transmetteur en fonte d'aluminium, résistant aux chocs et convenant aux installations en extérieur (IP67).
• Toutes pièces en contact avec le gaz en acier inoxydable 1,4571 (316Ti).
• Sonde à insertion compatible avec des tuyauteries de 3/4" à DN 500.
• Version certifiée en option pour zone explosive ATEX II 2G Ex d IIC T4.
• Homologation DVGW en option, spécifique au gaz naturel.
• Tenue en pression jusqu'à 50 bar (ou 100 bar en option pour haute pression).
• Tenue en température jusqu'à 180°C.
• Pas de pièces en mouvement, donc pas d'usure.
• Élément sensible très robuste, facile à nettoyer.
• Montage et démontage sous pression possible via une vanne à boisseau ½".
• Boîtier afficheur pivotant à 180°.
• Bague de sécurité pour montage et démontage sous pression (sans dispositif à chaîne).
• Canne graduée pour insertion et alignement précis.

Spécificités technologiques :

• Affichage simultané de 4 grandeurs : Nm³/h, Nm³, Nm/s, °C (réglable sur l'afficheur en option).
• Valeurs min/max et moyennes disponibles par jour/heure/minute (réglables).
• Paramètres de configuration accessibles via Modbus RTU (nature du gaz, diamètre de la conduite, numéro de série, etc.).
• Diagnostics disponibles localement ou à distance via Modbus (par ex. dépassement de température, cycle d'étalonnage, codes d'erreurs, numéro de série).
• Indication de la périodicité d'étalonnage.
• Précision de 1,5 % de la mesure ± 0,3 % de l'échelle complète (option haute précision : 1,0 % ± 0,3 %).
• 40 points d'étalonnage avec certificat ISO.
• Rangeabilité exceptionnelle de 1 : 1000 (0,1 à 224 m/s).
• Autodiagnostic et configuration via l'afficheur local ou un instrument portable (type PI 500).
• Capteur adapté aux gaz tels que : air comprimé, azote (N2), oxygène (O2), argon (Ar), hélium (He), dioxyde de carbone (CO2), protoxyde d'azote (N2O), hydrogène (H2), méthane (CH4), propane (C3H8), gaz naturel (GN), biogaz (50% CH4 ; 50% CO2), etc. ainsi qu'à certains gaz spéciaux ou mélanges sur demande.
• Conditions de référence (°C et mBar) configurables (ex. Nm³/h à 0°C et 1013mBar).
• Ajustement du zéro pour supprimer un débit de fuite.
• Perte de charge négligeable.
• Contrôleur de débit bidirectionnel avec détecteur de sens du débit VA 409.
