VA 570 - Transmetteur de débit avec section de mesure

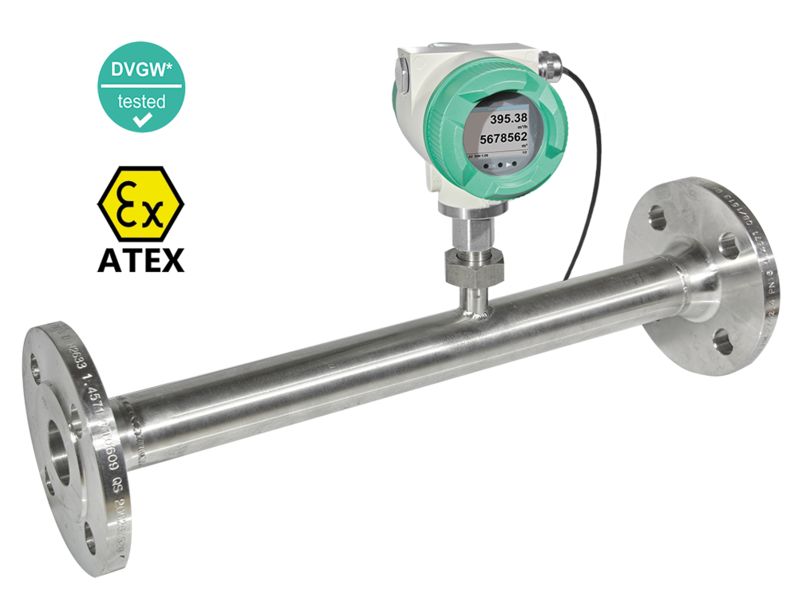

VA 570 - Débitmètre avec section de mesure Le capteur transmetteur de débit VA 570 est fourni avec un manchon intégré afin d'effectuer des mesures en ligne. Le raccordement mécanique est disponible avec des brides ou des raccords filetés de type R ou NPT. De type massique thermique directe ils mesurent avec une perte de charge négligeable.
La tête de mesure est amovible ce qui permet de considérablement simplifier et accélérer les opérations de maintenance et de calibration. En effet nul besoin de démonter la section de mesure et pendant la période d'immobilisation du capteur un bouchon (accessoire) permet de fermer la conduite.
Au remontage, un détrompeur permet de parfaitement repositionner le capteur au centre et dans le correct sens du flux. Ainsi, ce dispositif évite, efficacement, d'importantes erreurs de mesures.
Les nouveaux transmetteurs de débit volumiques VA 550 / VA 570 fonctionnent selon le principe de détection ce qui dispense d'une quelconque compensation en pression et température.
Grâce à une conception robuste basée sur un transmetteur en fonte d'aluminium et une sonde en acier inoxydable 1,4571 (316Ti), les contrôleurs de débits VA 550 / VA 570 sont parés pour les application industrielles les plus difficiles. De plus une version pour zone explosive certifiée ATEX II 2G Ex d IIC T4 est disponible en option. De la même façon nous proposons une homologation DVWG pour les mesures de débits de gaz naturel.
Contrairement à la précédente version, le traitement du signal depuis le capteur est entièrement numérique ce qui consent une meilleure exactitude de mesure et temps de réponse plus court. Le capteur peut maintenant mesurer des débits de gaz jusqu'à 180°C voire haute température 350°C en option. La rangeabilité est 1 :1000 ci qui permet de couvrir des étendues partant de très basse vitesses jusqu'aux très hauts flux. En l'occurrence la gamme de mesure s'échelonne de 0,1 à 224 m/s.
Les VA 550 et VA 570 sont des capteurs de débits industriels particulièrement adaptés pour les mesures de gaz purs air (air comprimé), azote N2, oxygène O2, argon Ar, hélium He, dioxyde de carbone CO2, protoxyde d'azote N2O, hydrogène H2, méthane CH4, propane C3H8, gaz naturel GN, biogaz (50% CH4 ; 50% CO2) etc. mais ils sont également compatibles avec certains gaz spéciaux ou mélanges haute pression (nous consulter).
Les VA 550 / VA 570 intègrent une interface Modbus en standard pour exploiter les grandeurs comme Nm³/h, Nm³, Nm/s, Nl/min, Nl/s, kg/h, kg/min, ft/min, °C etc. Tous les paramètres peuvent être directement ajusté sur l'instruments par l'afficheur / clavier (option) ou à travers un instrument portable PI 500 ou bien encore avec un logiciel PC, le CS Servie Software. Evidement le transmetteur dispose de 2 sorties analogiques 2 x 4...20 mA commutables pour le débit, la vitesse ou la température. Est également disponible une sortie impulsion, isolée galvaniquempent, pour le comptage et l'évaluation de la consommation totale.
L'interface Modbus donne accès, à distance, à de pertinentes informations et permet de changer la configuration. Par exemple il est possible de changer la nature de gaz, le diamètre de la tuyauterie, les étendus de mesures et des sorties analogiques. Il est également possible de faire un zéro afin d'effacer un débit de fuite par exemple.
Un autodiagnostic, disponible à distance via la liaison Modbus, informe du statut de l'instrument, de potentiels dépassements des température minimum et maximum, d'identifier un défaut capteur calorimétrique ou de déterminer la date du prochain étalonnage.
