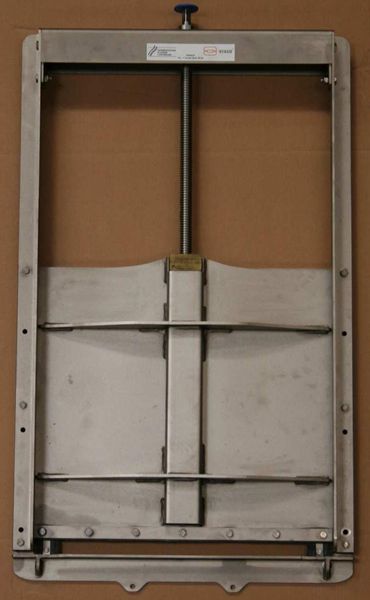

Vanne murale 6112 - 6122 avec tige non-montante - Unidirectionnelle et bidirectionnelle - Sections jusqu'à 2000 x 2000

Domaines d’application :
Les applications principales sont :
- Le traitement des eaux
- Les collecteurs urbains
- Les irrigations
- Les ouvrages hydrauliques
- Les centrales hydroélectriques
Utilisation :
Pour régulation ou isolement du fluide dans les réservoirs, sorties de tuyauteries, etc. Ces vannes, destinées à être montées contre un mur ou encastrées, sont des vannes à « étanchéité 4 côtés ».
Montage :
Conception « en applique » ou « encastrée »
Modèle, Type :
- Vannes murales type 61
- Référence 6112 : Vanne unidirectionnelle, tige non-montante
- Référence 6122 : Vanne bidirectionnelle, tige non-montante
Sections :

Type	Sections standard
Type 6112 (unidirectionnelle)	De 200 x 200 à 2000 x 2000
Type 6122 (bidirectionnelle)	De 200 x 200 à 1200 x 1200

Sections supérieures et réalisations spécifiques disponibles sur demande.
Disponibilité (*sous réserve des stocks disponibles) :
- Tenue en stock en acier inoxydable, inox 304 (1.4301) pour des sections allant de 200 x 200 à 800 x 800 (uniquement en « tige non montante »).
- Nous consulter pour tout autre section.
Type de commande :
- Manuelle par volant
- Manuelle par réducteur à volant
- Carré de fontainier
- Servomoteur électrique
- Vérin pneumatique ou hydraulique, éventuellement immergeable
- Possibilité de rallonge et colonne de manœuvres
Pression max. de service :

Section	Pression max.
De 200 x 200 à 1000 x 1000	10 mètres de charges
De 1100 x 1100 à 2000 x 2000	6 mètres de charges

Pression supérieure disponible sur demande.
Étanchéité :
Suivant sens de montage : de 0,01 l/seconde à 0,02 l/seconde, par mètre linéaire de joint.
Matériaux :
- Acier inoxydable, qualité 304 (1.4301) ou 316 (1.4401) en standard
- Autres matières disponibles sur demande : Uranus, ou Duplex
Essais :
Essais de manœuvrabilité réalisés.
Normes :
Ce produit est conforme aux normes DIN 19569, AWWA C561-04 et BS 7775.
Caractéristiques :

Type produit	Version	Code produit
Unidirectionnelle / Bidirectionnelle	Tige non montante	6112 / 6122
