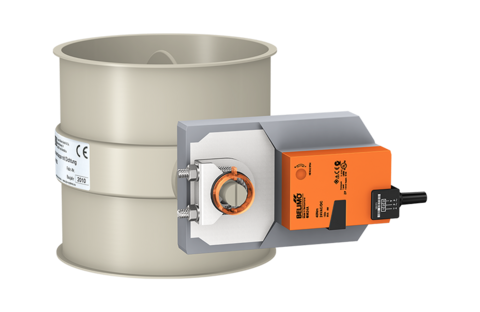

Vannes à clapet avec servomoteur électro-motorisé - joint en caoutchouc silicone - temps de rotation 90° : env. 150 sec - diamètres disponibles : 80 à 200 mm
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par JACOB - DOSATEC
En savoir plus
Description
Caractéristiques techniques :
-
Type : vannes à clapet avec servomoteur de clapet électro-motorisé, joint en caoutchouc silicone
-
Temps de rotation pour 90° : environ 150 secondes
-
Fin de course : pour indication de position contre supplément
-
Tension de régulation externe : de 0 à 10 V DC sur demande
-
Diamètre disponible : 80, 100, 120, 140, 150, 175, 200 mm
-
Matériaux disponibles : revêtement par pulvérisation & acier inoxydable
-
Épaisseur disponible : 2 mm
Des diamètres supérieurs à 200 mm sont disponibles sur demande. Protection contre les surcharges dans la version standard sans fin de course. Des fins de course à réglage variable sont disponibles sur demande.
Vannes à clapet :
Les vannes à clapet et éléments de régulation JACOB régulent le flux d'air et le transport des produits de façon optimale et s'intègrent en toute flexibilité à notre système de serrage grâce à leur bord tombé.
Nous vous proposons une large gamme de produits standard : de la vanne à clapet à réglage manuel aux servomoteurs électro-motorisés en passant par les vérins rotatifs pneumatiques. Autres entraînements et diamètres plus importants disponibles sur demande. Construction sous réserve de modification.
Vannes à clapet sans joint du clapet intérieur :
Vannes à clapet avec joint du clapet intérieur :
Vannes à clapet sans joint du clapet intérieur :
- Diamètres de 60 - 400 mm
- Commande manuelle avec revêtement par pulvérisation, modèle galvanisé et acier inoxydable
- Pneumatique avec vérin rotatif et commande électro-motorisée avec revêtement par pulvérisation et acier inoxydable
- Les deux passages d'arbre sont rendus étanches par un joint torique en Viton et un joint torique en EPDM conducteur afin de dévier les charges du clapet intérieur sur le corps
- Les deux joints toriques ne sont pas en contact avec le produit
Vannes à clapet avec joint du clapet intérieur :
- Diamètres de 80 - 400 mm
- Commande manuelle, pneumatique avec vérin rotatif et commande électro-motorisée avec revêtement par pulvérisation et acier inoxydable
- Jusqu'à DN 200 mm, le clapet est résistant à la surpression vers l'extérieur jusqu'à 3 bars
- Résistance au claquage d'amorçage à l'état fermé en combinaison avec le vérin rotatif pneumatique. Raccordement de l'air comprimé avec une pression de service d'au moins 5 bars
- En version standard avec joint du clapet intérieur en caoutchouc silicone
- Les deux passages d'arbre sont rendus étanches par un joint torique en Viton et un joint torique en EPDM conducteur afin de dévier les charges du clapet intérieur sur le corps
- Les deux joints toriques ne sont pas en contact avec le produit
