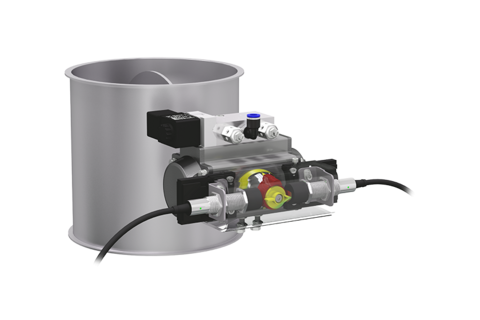

Vannes à clapet avec vérin rotatif pneumatique ATEX - Conception intérieure catégorie 1 G/D, extérieure catégorie 3 D
Obtenir un devis / prix
Prix et détails sur demande
Vendu
par JACOB - DOSATEC
En savoir plus
Description
Caractéristiques techniques :
-
Temps de rotation pour 90° : < 3 secondes
-
Conception intérieur : catégorie d'appareils 1 G/D, extérieur catégorie d'appareils 3 D
-
Commande : avec électrovanne 5/2 voies et 2 fins de course inductives 24 V DC
-
Boîte à bornes : sans boîte à bornes (boîte à bornes et boîtier de fins de course sur demande)
-
Fonction : vanne à clapet fermée hors tension
-
Diamètres supérieurs : sur demande
-
Diamètres disponibles : 60, 80, 100, 120, 140, 150, 175, 200, 224, 250, 280, 300, 315, 350, 400 mm
-
Matériaux disponibles : revêtement par pulvérisation & acier inoxydable
-
Épaisseur disponible : 1.5 mm
Vannes à clapet :
Les vannes à clapet et éléments de régulation JACOB régulent le flux d'air et le transport des produits de façon optimale et s'intègrent en toute flexibilité à notre système de serrage grâce à leur bord tombé.
Nous vous proposons une large gamme de produits standard : de la vanne à clapet à réglage manuel aux servomoteurs électro-motorisés en passant par les vérins rotatifs pneumatiques. Autres entraînements et diamètres plus importants disponibles sur demande. Construction sous réserve de modification.
Vannes à clapet sans joint du clapet intérieur :
- Diamètres de 60 à 400 mm
- Commande manuelle avec revêtement par pulvérisation, modèle galvanisé et acier inoxydable
- Pneumatique avec vérin rotatif et commande électro-motorisée avec revêtement par pulvérisation et acier inoxydable
- Les deux passages d'arbre sont rendus étanches par un joint torique en Viton et un joint torique en EPDM conducteur afin de dévier les charges du clapet intérieur sur le corps
- Les deux joints toriques ne sont pas en contact avec le produit
- Variante en acier inoxydable de la gamme FOOD GRADE conforme au contact alimentaire selon CE 1935/2004 plus FDA
Vannes à clapet avec joint du clapet intérieur :
- Diamètres de 80 à 400 mm
- Commande manuelle, pneumatique avec vérin rotatif et commande électro-motorisée avec revêtement par pulvérisation et acier inoxydable
- Jusqu'à DN 200 mm, le clapet est résistant à la surpression vers l'extérieur jusqu'à 3 bars
- Résistance au claquage d'amorçage à l'état fermé en combinaison avec le vérin rotatif pneumatique. Raccordement de l'air comprimé avec une pression de service d'au moins 5 bars
- En version standard avec joint du clapet intérieur en caoutchouc silicone
- Les deux passages d'arbre sont rendus étanches par un joint torique en Viton et un joint torique en EPDM conducteur afin de dévier les charges du clapet intérieur sur le corps
- Les deux joints toriques ne sont pas en contact avec le produit
