Ventilateurs centrifuges RDN - double ouïe, turbines à aubes inclinées vers l'arrière - pour débits importants et moyennes pressions

Ventilateurs centrifuges RDN
DESCRIPTION :

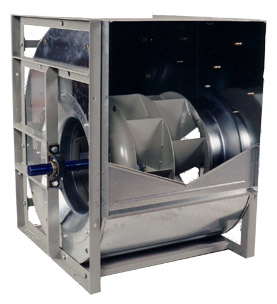

Ventilateur centrifuge à double ouïe équipé d’une turbine à aubes inclinées vers l’arrière, modèle RDN.
DOMAINE D’UTILISATION :
- DĂ©bits importants
- Moyennes pressions
TYPE D’AUBES :
- RĂ©action
- Inclinée vers l’arrière
APPLICATION :
- Pour l’aspiration d’air propre
TEMPERATURE DU FLUIDE :
- Jusqu’à 40°C en exécution standard
CONSTRUCTION :
- Volutes et turbines en tôle zinguée à chaud (Sendzimir)
- Turbines équilibrées en statique et en dynamique selon normes ISO 1940 (G 6,3)
- Paliers à roulements à billes hermétiques auto-alignés à serrage d’arbre à bague excentrique (durée de vie théorique de 40.000 heures)
NIVEAU SONORE :
Le niveau sonore indiqué sur chaque diagramme se réfère à la puissance sonore (filtre A). Les mesures à l’aspiration ont été effectuées conformément aux normes AMCA 300 dessin 2 - Configuration A.
- Puissance sonore (Ă©chelle A) : Lw(A) = suivant le catalogue
- Bande d’octave : Lw = Lw(A) + Lw rel. DB
- Pression sonore :
- En champs ouvert : Lp(A) = Lw(A) – (20 log10 d) – 11
- En champs réverbérant : Lp(A) = Lw(a) – (20 log10 d) – 7
(d = distance du ventilateur)
ORIENTATIONS :
Les appareils de cette série ont 4 orientations possibles :
- 0°
- 90°
- 180°
- 270°
CONSTRUCTIONS SPECIALES :
- Montage basse température (-30°C)
- Peinture Epoxy
- Versions doubles ou triples
OPTION :
- Carter de protection transmission
