Vk5000 - écorceuse - valonkone - diamètre d’écorçage 100 à 560 mm

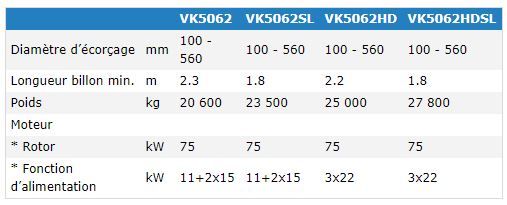

La série VK5000 de Valon Kone est composée des modèles d'écorceuses VK5062, VK5062SL, VK5062HD et VK5062HDSL destinés aux billons de moyens diamètres. Des dizaines de ces machines ont été livrées dans le monde depuis le début des années 2000. Cette série VK5000 est conçue spécialement pour l'écorçage à grande vitesse dans des conditions extrêmes. Grâce à leur fiabilité, année après année ces machines ont accru leur popularité dans le monde.

Construction modulaire La série VK5000 est équipée du type de bâti le plus récent développé par Valon Kone. Il s'agit d'un bâti à structure modulaire qui a été standardisé en termes de dimensions et de composants. Il est symétrique, ce qui permet à un même module de s'adapter aussi bien dans des lignes à main droite qu'à main gauche. Un autre avantage de cette symétrie est de faciliter l'insertion de la machine dans une installation nouvelle puisque son bâti peut être tourné à volonté dans un plan. De plus, sa construction modulaire lui permet d'être modifiée selon l'évolution des besoins. En installant un module supplémentaire au bâti, vous pourrez rajouter facilement un second rotor ou un anneau réducteur de souche à votre écorceuse. Enfin, sa conception symétrique et modulaire rend l'écorceuse plus facile à revendre.

Versions Basique et HD (Heavy Duty - Conditions extrêmes) La série VK 5000 présente deux versions d'écorceuses à rotor simple et outils d'écorçage à pression hydraulique: Basique et HD (Heavy Duty - conditions extrêmes). Pour les billons suffisamment longs, la VK5000 est prévue à l'origine avec six rouleaux d'alimentation. Une version SL (short log) existe aussi pour les billons courts et/ou des bois compliqués, avec 8 rouleaux d'alimentation.
Dans la version Basique , le système hydraulique des rouleaux d'alimentation est un circuit fermé fonctionnant avec un débit d'huile interne et variation de pression dans l'accumulateur. La pression de chaque paire de rouleaux peut être réglée séparément au moyen d'une pompe manuelle (incluse dans la livraison). Ce réglage est possible seulement lorsque la machine est à l'arrêt. Les écorceuses, dont les rouleaux sont équipés d'un circuit hydraulique fermé, ont un niveau de pression d'écorçage adapté et constant.
Dans la version HD - Conditions Extrêmes , les rouleaux d'alimentation sont équipés d'un système de pression dit «hydraulique actif». La pression de serrage des rouleaux s'opère en deux phases: lorsque le billon entre dans l'écorceuse la pression est inférieure (niveau de maintien), et une plus forte pression (pression de travail) s'enclenche une fois le billon entre les rouleaux d'alimentation (fonctionnalité Ouverture Douce). Des valves proportionnelles connectées au système hydraulique permettent d'élever progressivement la pression de serrage des rouleaux d'alimentation en augmentant le niveau de pression hydraulique. Chaque paire de rouleaux a sa propre valve qui s'active automatiquement chaque fois qu'un billon pénètre entre les rouleaux et la pression de serrage de travail se met en route. A partir du pupitre de commande, l'opérateur choisit l'un des 3 niveaux de pression pré-sélectionnés par la mémoire de la valve proportionnelle.
Dans la version HD, le système hydraulique des rouleaux d'alimentation peut être équipé d'un dispositif de pré-positionnement qui empêche ceux-ci de se refermer après le passage du billon. Les rouleaux gardent donc la position ouverte du billon précédent, ce qui permet de préserver l'extrémité et de réduire l'endommagement du bois provoqué par l'écorçage. Dans cette version également les composants critiques tels que les réducteurs et les arbres d'entrainement sont les plus robustes possibles. La fonctionnalité Ouverture Douce (Soft Opening) des rouleaux d'alimentation permet avec la version HD d'écorcer le bois avec une vitesse d'alimentation de 30% supérieure par rapport à la version Basique correspondante. Enfin la version HD est livrée avec pour standard un système de lubrification centralisé fabriqué par SKF.

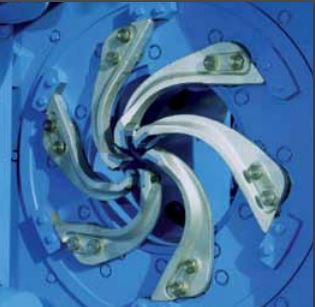

Rotor d'écorçage Les modèles VK5062 et VK5062HD possèdent un rotor d'écorçage fixe de 62 cm de diamètre, inséré dans le bâti de la machine. Ce rotor est équipé d'un système hydraulique pour l'extraire («Pull-out») et faciliter ainsi sa maintenance. Les outils d'écorçage (6 pces), avec réglage hydraulique de pression, sont installés du côté sortie du rotor. Les bras sont conçus pour s'ouvrir facilement et minimiser la perte de fibre. La conception spéciale, les matériaux et méthodes de production appropriés assurent la durabilité des bras d'écorçage VK dans toutes les conditions. Les plaquettes d'extrémité des outils d'écorçage sont en métal dur haute résistance. Elles sont fixées aux bras par des boulons, ce qui permet de les remplacer facilement. Différentes versions de plaquettes sont disponibles par exemple pour l'écorçage de types de bois variés.

Convoyeur centreur d'alimentation Toutes les machines VK5000 sont livrées avec un convoyeur centreur d'alimentation. Celui-ci possède une fonctionnalité de pré-ouverture qui est nécessaire pour l'écorçage à grande vitesse ou pour l'alimentation de billons légers ou de petits diamètres. Les versions Basiques sont fournies avec un convoyeur VK450 et les versions HD avec le nouveau convoyeur VK52, dont les composants critiques et les structures ont été renforcés. Il est équipé de portes de protection des deux côtés ainsi que des dispositifs nécessaires conformes aux exigences de sécurité du travail. Enfin, tous les points de lubrification du convoyeur VK52 sont connectés au système de lubrification centralisé.

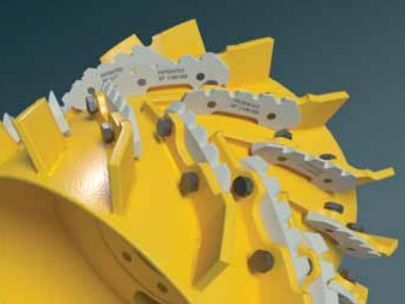

Toutes les écorceuses VK5000 disposent des rouleaux d'alimentation FibreMax à inserts remplaçables.
