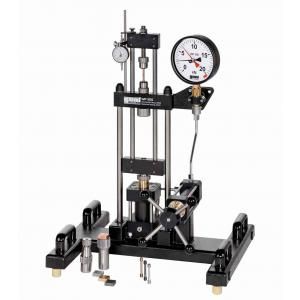

Machine d'essais de traction compression - 20 kn -Wp 300

Ref: EWTGUWP300
WP 300 Machine d'essais de traction compression, 20kN (Réf. 020.30000)Essais de traction + dureté Brinell (avec 4 échantillons) / Mesure Force & Allongement
Dans les métiers techniques et scientifiques, bien comprendre les propriétés des matériaux est essentiel.

Ces connaissances aident à sélectionner les bons matériaux, à surveiller le processus de fabrication et de traitement, et à garantir les exigences posées pour un composant.
L´ essai des matériaux met à disposition les données requises, qui sont à la fois reproductibles et quantifiées avec exactitude.
L´ essai de traction, l´ essai de flexion et l´ essai de dureté comptent parmi les essais classiques des matériaux.
L´ appareil de base du WP 300 permet d´ effectuer des essais de traction, des essais de compression ainsi que des essais de dureté Brinell.
Les accessoires proposés permettent de réaliser en outre des essais de flexion, de cisaillement et d´ emboutissage.
Il est également possible de tester des ressorts à disques et des ressorts hélicoïdaux.
Des grandes plaques de compression sont disponibles en option pour les matériaux ayant une résistance à la compression relativement faible ou une géométrie différente qui nécessitent une surface de contact plus importante (éprouvettes de pression de laboratoire).

L´ appareil d´ essai a été spécialement développé pour les essais en petits groupes, et se distingue par sa conception claire, son utilisation simple et le remplacement rapide des accessoires.
Les éprouvettes de traction sont serrées entre la traverse supérieure et la traverse fixe.
Les éprouvettes de compression et de dureté sont fixées entre la traverse fixe et la traverse inférieure.
La force d´ essai est produite par un système hydraulique à commande manuelle, et affichée sur un dynamomètre à cadran avec aiguille entraînée.
L´ allongement des éprouvettes est enregistré via la mesure du déplacement à l´ aide d´ un comparateur à cadran mécanique.
L´ appareil d´ essai peut être, en outre, équipé d´ un instrument électronique de mesure du déplacement et de la force.
Avec le système d´ acquisition de données WP 300.20, on peut transférer les valeurs de mesure du déplacement et de la force sur un PC où elles pourront être évaluées à l´ aide du logiciel.
Contenu didactique / Essais

- essais de traction
- enregistrement des diagrammes contrainte-déformation
- essai de dureté Brinell

Avec les accessoires
- essais de compression
- essais de flexion
- essais d´ emboutissage
- essais de cisaillement
- test de ressorts à disques et de ressorts hélicoïdaux

Les grandes lignes
- appareil d´ essai compact très complet pour essais destructifs de base
- essais de traction, essai de dureté Brinell

Caractéristiques techniques
Force d´ essai: 20kN max.
Course: max. 44mm
Espace de montage libre pour les éprouvettes: 165x65mm
- 16 éprouvettes de traction
matériau: 4x Al, 4x Cu, 4x St, 4x CuZn
16 éprouvettes de dureté
- Lxlxh: 30x30x10mm
matériau: 4x Al, 4x Cu, 4x St, 4x CuZn
Bille pour l´ essai de dureté: Ø 10mm

Plages de mesure
- force: 0...20kN, graduation: 0,5kN
- déplacement: 0...20mm, graduation: 0,01mm

Informations logistiques
Dimensions et poids
Lxlxh: 610x500x860mm
Poids: env. 48kg

Liste de livraison
1 appareil d´ essai
1 dispositif pour essai de dureté
1 dynamomètre à cadran
1 comparateur à cadran pour l´ allongement
4 jeux d´éprouvettes de traction (4 pièces chacun)
4 jeux d´éprouvettes de dureté (4 pièces chacun)
1 documentation didactique
