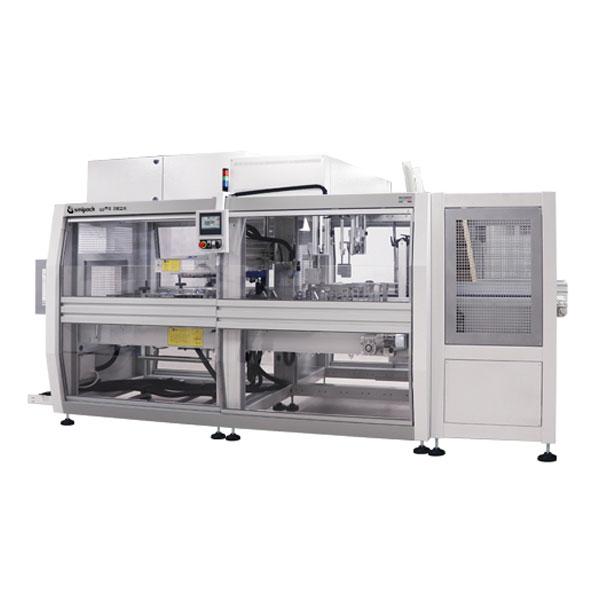

WPS 280R – Encartonneuse Wrap-Around automatique avec entrée en ligne - Production jusqu'à 25 paquets/minute

Les encartonneuses automatiques Wrap-Around WPS ont été projetées pour conditionner une grande variété de produits et pour répondre aux normes de production et de qualité les plus strictes. Son design compact diminue le besoin de grands espaces pour son fonctionnement et, grâce à ses composants hautement technologiques, il est possible d'obtenir des productions élevées dans des temps réduits.

3 différents types de carton travaillés par les modèles standard

La série WPS peut atteindre des productions jusqu'à 25 paquets/minute.

Données techniques

• Encartonneuse wrap-around automatique avec entrée en ligne
• Portes de protection coulissantes avec dispositif de décélération
• Magasin des cartons à hauteur fixe, équipé d'un convoyeur motorisé
• Photocellule réserve des cartons
• Capacité du magasin cartons : 300-400 pièces
• Dimensions du carton ouvert : min 300×500 mm, max 750×1300 mm
• Epaisseur du carton : de 1,8 mm à 3 mm ou de 0,54 mm à 0,60 mm (kraft)
• Formation du paquet avec groupage automatique
• Convoyeur d'entrée en ligne à vitesse variable contrôlé par Inverter
• Entrée à une voie ou multivoies
• Photocellule changement vitesse du convoyeur d'entrée
• Photocellules présence produit
• Photocellules accumulation/contrôle voies
• Prélèvement des cartons au moyen d'un bras oscillant avec ventouses, entraîné par servomoteur
• Positionnement automatique du point de prélèvement et dégagement des cartons, entraîné par motoréducteur et contrôlé par encodeur et inverseur
• Positionnement du carton sur les guides en Polyxène, sans contact avec les chaînes de transmission
• Unité de formation électronique entraînée par 4 servomoteurs, avec réglage automatique de la profondeur du carton
• Palettes latérales pneumatiques pour guider les rabats des cartons
• Chargement du produit dans le carton ouvert à U avec double poussoir motorisé à 2 axes cartésiens commandé par 4 servomoteurs
• Porte à mouvement pneumatique avec fonction d'ouverture et guidage des produits
• Fermeture des rabats latéraux internes par des actuateurs pneumatiques
• Pliage de la partie supérieure du carton au moyen de contraste fixe
• Applicateur transversal motorisé pour colle chaude, contrôlé par inverseur et encodeur
• 4 points de collage fixes longitudinaux
• Fermeture des rabats externes et quadrature de la boîte finie au moyen des actuateurs pneumatiques

Système de contrôle Flexmod®

• Interface opérateur à écran tactile en couleurs 7 pouces wide coulissant sur toute la longueur de la machine
• Plc inverter avec lecture à encodeur intégrée
• Modules de commande IN/OUT
• 50 différents cycles de travail mémorisables
• 4.0 industry compliant
• Machine réalisée selon les normes CE

Caractéristiques

• Alimentation électrique : 220 – 240 / 380 – 415 V 3PH + PE / 3PH – N – PE – 50/60 Hz
• Puissance électrique : 11500 W
• Pression d'Air : 6 Bar
• Air exigé : 17 Nl/p
• Production moyenne : jusqu'à 20 p/min
• Hauteur minimum du produit : 75 mm
• Hauteur maximum du produit : 350 mm
• Hauteur du plan de travail : 960 – 1105 mm
• Dimensions de la machine : 4720 x 2415 h 2150 – 2295 mm
• Poids net machine : 1745 Kg

(*) Normal litres par paquet.

(**) Paquets par minute. La vitesse indiquée peut changer selon les dimensions du produit, du format du paquet et du type de matériau utilisé.
